2.
设备安装到位
2.1. 调整设备水平
设备移动到生产线上指定地方后，将地脚放下，利用水平尺（工具）放置于顶板平台，以此来调整水平；
减少机台振动。正确调整水平，可令设备运行更顺畅，噪声更小，使用寿命更长。
调整机器水平步骤如下：
1. 另机器四只地脚悬空，将设备移动到目的地。
2. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
3. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
4. 将剩下悬空的地脚旋下并稍微多拧一下，将四个地脚的固定螺母锁紧。
三个地脚下地来调整水平会更为快捷，有效。
2.2. 设备电源接通与接地
电源电压要求是 220V 交流电，通常不能使用和 SMT 回流炉相连的电源，因为回流炉的电压会随温度经常变化，
建议使用独立电源！设备上使用了开关电源，所以会产生感应电压约在 10-50V。而当我们设备外壳完好接地的
情况下，才能正常使用。否则可能会在机器外壳上没有油漆的地方，可能有“被电”的感觉。所以我们设备是
必须完好的接地至关重要。
设备接地方法：打开 AOI 后下门，在信号板后有一条黄绿色地线，将此地线与车间设备公共地线连接。
2.3. 连接前后站接驳台方法
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:10 of 87
1. AOI 设备上一站连接接驳台
将 4 芯接头固定到设备接口上，另外一端 4 芯线连接到前接驳台（要板信号）
2. AOI 设备下一站连接接驳台
将 8 芯接头固定到 AOI 设备接口上，另外一端 8 芯线连接到后接驳台
1 号线与 2 号线连接到下站接驳台要板信号
5 号线与 6 号线连接到下站接驳台输出 NG 信号
7 号线与 8 号线连接到下站接驳台输出 OK 信号
2.4.
各开关按键功能
3. 电源开关
设备电源总开关：顺时针旋转 90 度为接通电源，逆时针旋转 90 度关闭电源。
打开电源开关时请确认电源插头已连接 220V 电源，关闭电源时确认电脑已经关机。
4. 急停开关和各按键功能
STOP(急停开关)：用于设备出现问题时紧急停止开关，当按下急停开关时 PLC 与 X/Y 轴伺服系统断电，起
到保护作用。
故障排除后请将急停开关复位！
Through-A(直通开关-A)：按下此按键机器进入直通模式，不打开 AOI 软件设备也会发送要板信号到上一站；
Reset-A(PLC 复位按键-A)：PLC 复位按键，按住此按键 4 秒警示灯绿灯亮即复位成功。

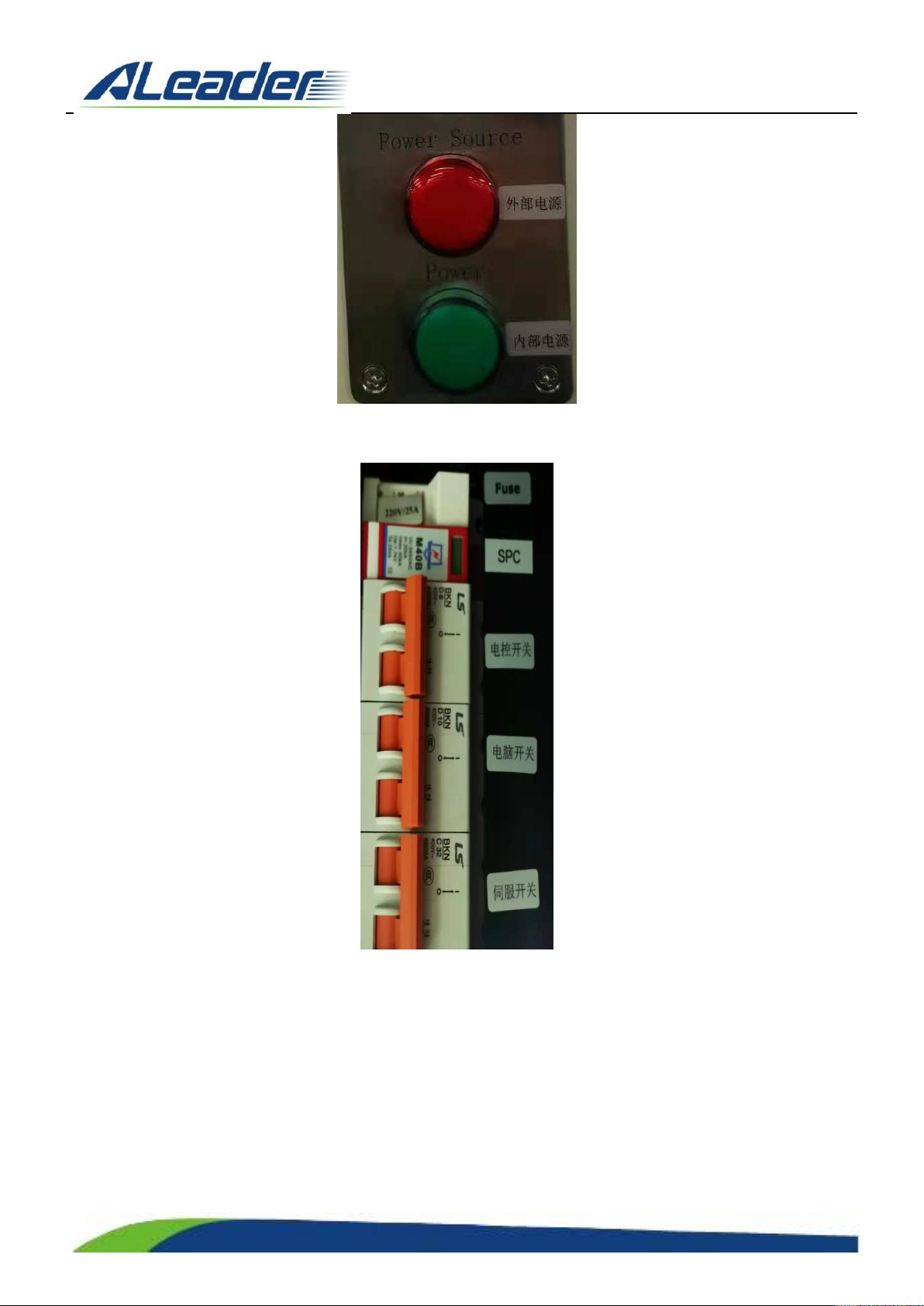

5.电源指示灯：外部电源（通电就会亮），内部电源（打开设备电源开关后常亮）
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:11 of 87
6.各保护开关
打开设备后方下面门，可以见到下面图片内各保护开关
6A 空气开关：电源输入经过 32A 空气开关后到此开关给 24V 电源供电。
2A 空气开关：电源输入经过 32A 空气开关后到此开关给 AOI 设备上散热风扇供电。
6A 空气开关：电源输入经过 32A 空气开关后到此开关给电脑供电。
32A 空气开关：电源输入后经过此开关给后面所有部件供电。
过欠压保护器：当输入电源高于或低于额定电压（220V）时，此保护器内红色圆柱体会上升到透明罩处。
热熔断器（过流保护器）：当设备电流超过额定电流时，内部熔断器自动熔断，此保护器红色灯亮。
注意：当保护开关有保护动作时，请仔细排查故障原因后再将保护开关复位！
