6.
检测算法
检测算法是 AOI 设备最重要的部分，良好的检测算法能够达到较高的检出率和适配性，所以掌握好了算法
的使用，相当于掌握了 AOI 设备的关键。在 AOI 设备的使用中，元件的检测算法并不是固定不变的，要根据
实际生产情况使用适当的算法才能达到最好的效果。
下面就将软件中所使用的算法做初步说明：
注：算法详细的使用及参数设置，将由现场工程师详细讲解，此处只对算法做初步说明。
6.1.1. Study 算法
上图为“ Study”算法的检测示意图，此算法主要用于焊点检测。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:37 of 87
6.1.2. Location
算法

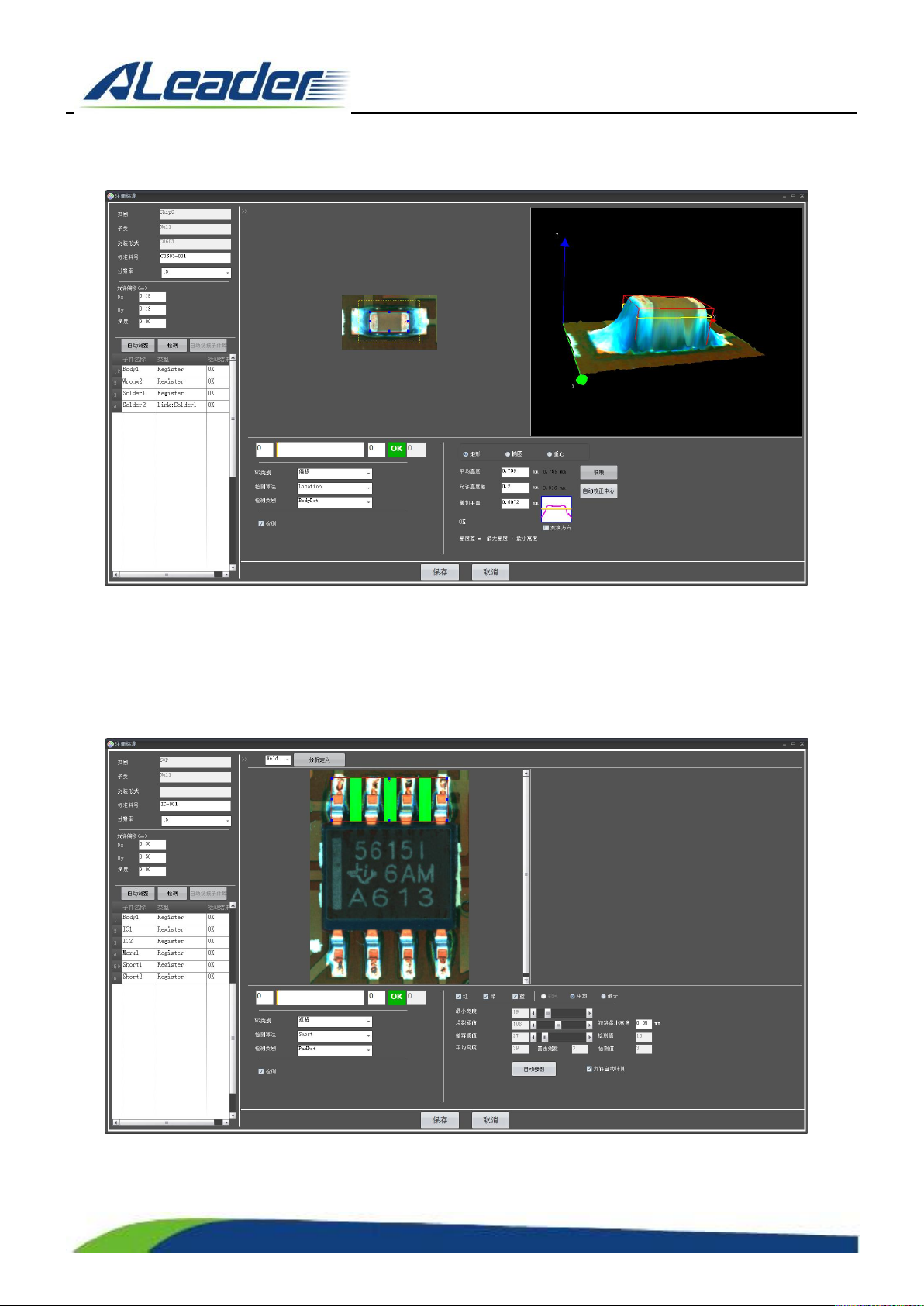

上图为“Location”算法的检测示意图，此算法使用横切平面搜索元件位置，主要用于定位和检测起翘、缺件
等。
6.1.3.Short 算法
上图为“Short”算法的检测示意图，此算法主要检测多脚类或比较靠近的元件是否有连锡或者短路的情况。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:38 of 87
6.1.4. OCV
算法

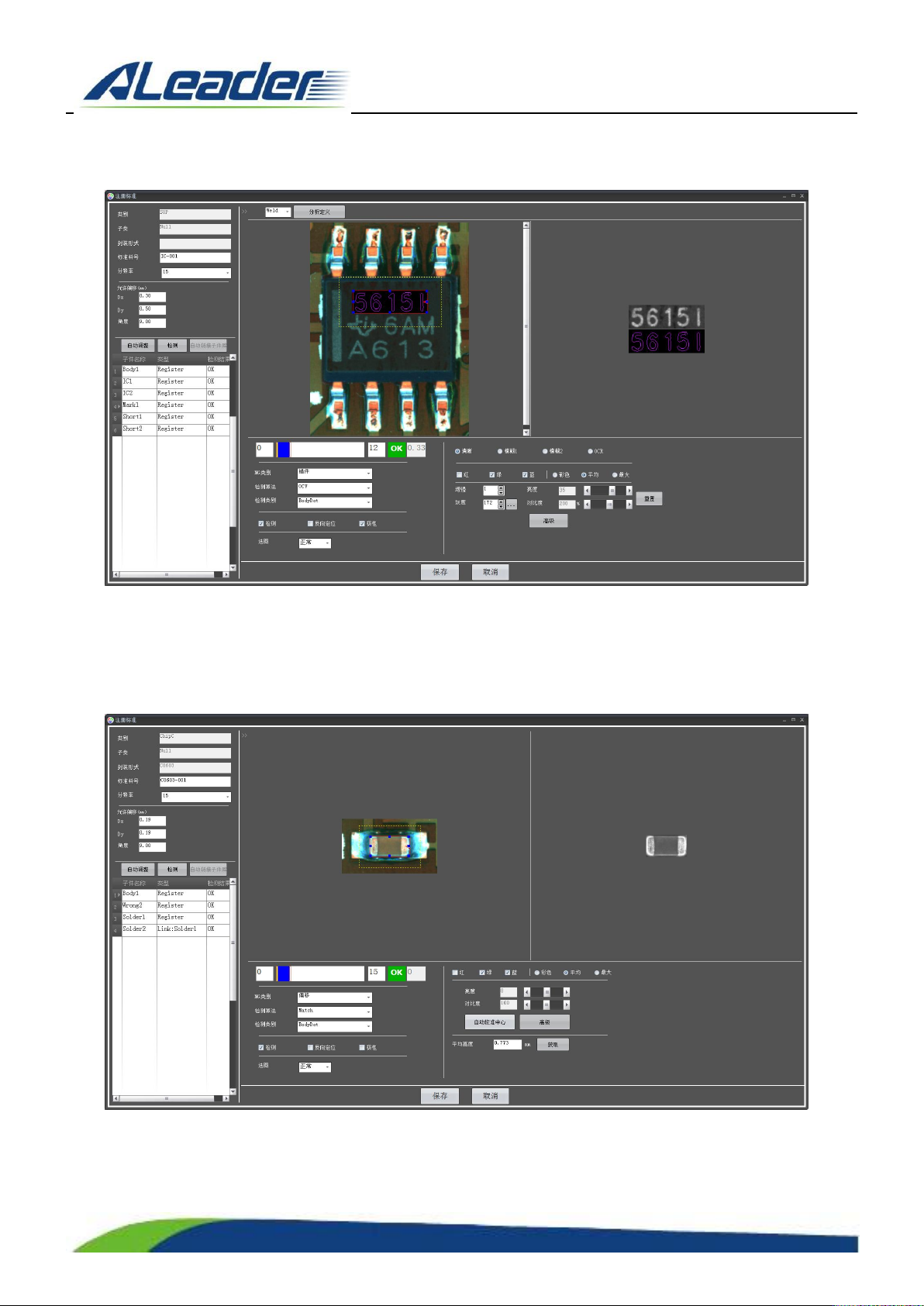

上图为“OCV”算法的检测示意图，此算法主要检测元件表面的标识字符识别，来检测是否使用了正确的元件。
6.1.5. Match 算法
上图为“Match”算法的检测示意图，此算法主要以图像对比的方式进行检测，在软件中主要用来检测元件
的差异和位置是否符合要求。
