自从科学家 Takeda 把相位引入到光栅投影的三维测量，科学家 V.srinvasan 和 M.Halioua 提出了一种全新
的方法，相位移动干涉术 PSI（ Phase Shift Interferometry ）,由于它可以高精度地测出物体轮廓，又称之
为相位测量轮廓术(Phase Measurement Profilometry),简称为 PMP。
相位测量轮廓术是根据观察物体上结构光的灰度被调制变化情况来测量物体的三维形貌。它通过投影多幅
相位不同的正弦光栅得到相位，最后根据相位与高度的对应关系计算得到物体的三维高度，进而恢复物体的本
来形态面貌。
ALeader 3D AOI 正是运用了这种最先进的技术。
光栅移动四次用相机直接拍摄到的四幅图如下，
通过四步相移公式计算得到相位，再对相位进行处理，算出高度,就可以得到清晰的三维图：
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:9 of 87
2.
设备安装到位
2.1. 调整设备水平
设备移动到生产线上指定地方后，将地脚放下，利用水平尺（工具）放置于顶板平台，以此来调整水平；
减少机台振动。正确调整水平，可令设备运行更顺畅，噪声更小，使用寿命更长。
调整机器水平步骤如下：
1. 另机器四只地脚悬空，将设备移动到目的地。
2. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
3. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
4. 将剩下悬空的地脚旋下并稍微多拧一下，将四个地脚的固定螺母锁紧。
三个地脚下地来调整水平会更为快捷，有效。
2.2. 设备电源接通与接地
电源电压要求是 220V 交流电，通常不能使用和 SMT 回流炉相连的电源，因为回流炉的电压会随温度经常变化，
建议使用独立电源！设备上使用了开关电源，所以会产生感应电压约在 10-50V。而当我们设备外壳完好接地的
情况下，才能正常使用。否则可能会在机器外壳上没有油漆的地方，可能有“被电”的感觉。所以我们设备是
必须完好的接地至关重要。
设备接地方法：打开 AOI 后下门，在信号板后有一条黄绿色地线，将此地线与车间设备公共地线连接。
2.3. 连接前后站接驳台方法
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:10 of 87
1. AOI 设备上一站连接接驳台
将 4 芯接头固定到设备接口上，另外一端 4 芯线连接到前接驳台（要板信号）
2. AOI 设备下一站连接接驳台
将 8 芯接头固定到 AOI 设备接口上，另外一端 8 芯线连接到后接驳台
1 号线与 2 号线连接到下站接驳台要板信号
5 号线与 6 号线连接到下站接驳台输出 NG 信号
7 号线与 8 号线连接到下站接驳台输出 OK 信号
2.4.

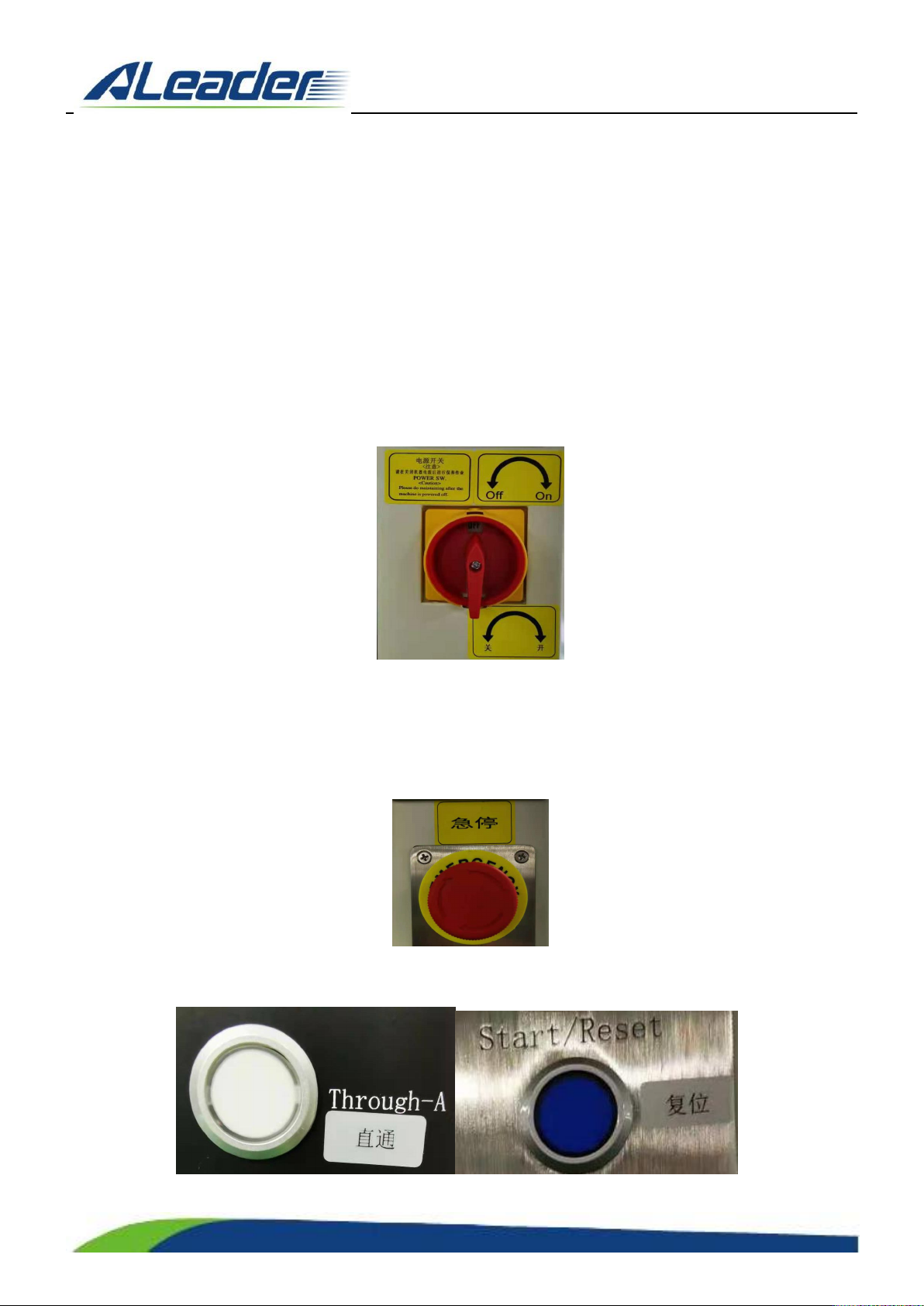

各开关按键功能
3. 电源开关
设备电源总开关：顺时针旋转 90 度为接通电源，逆时针旋转 90 度关闭电源。
打开电源开关时请确认电源插头已连接 220V 电源，关闭电源时确认电脑已经关机。
4. 急停开关和各按键功能
STOP(急停开关)：用于设备出现问题时紧急停止开关，当按下急停开关时 PLC 与 X/Y 轴伺服系统断电，起
到保护作用。
故障排除后请将急停开关复位！
Through-A(直通开关-A)：按下此按键机器进入直通模式，不打开 AOI 软件设备也会发送要板信号到上一站；
Reset-A(PLC 复位按键-A)：PLC 复位按键，按住此按键 4 秒警示灯绿灯亮即复位成功。
5.电源指示灯：外部电源（通电就会亮），内部电源（打开设备电源开关后常亮）
