地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:24 of 87

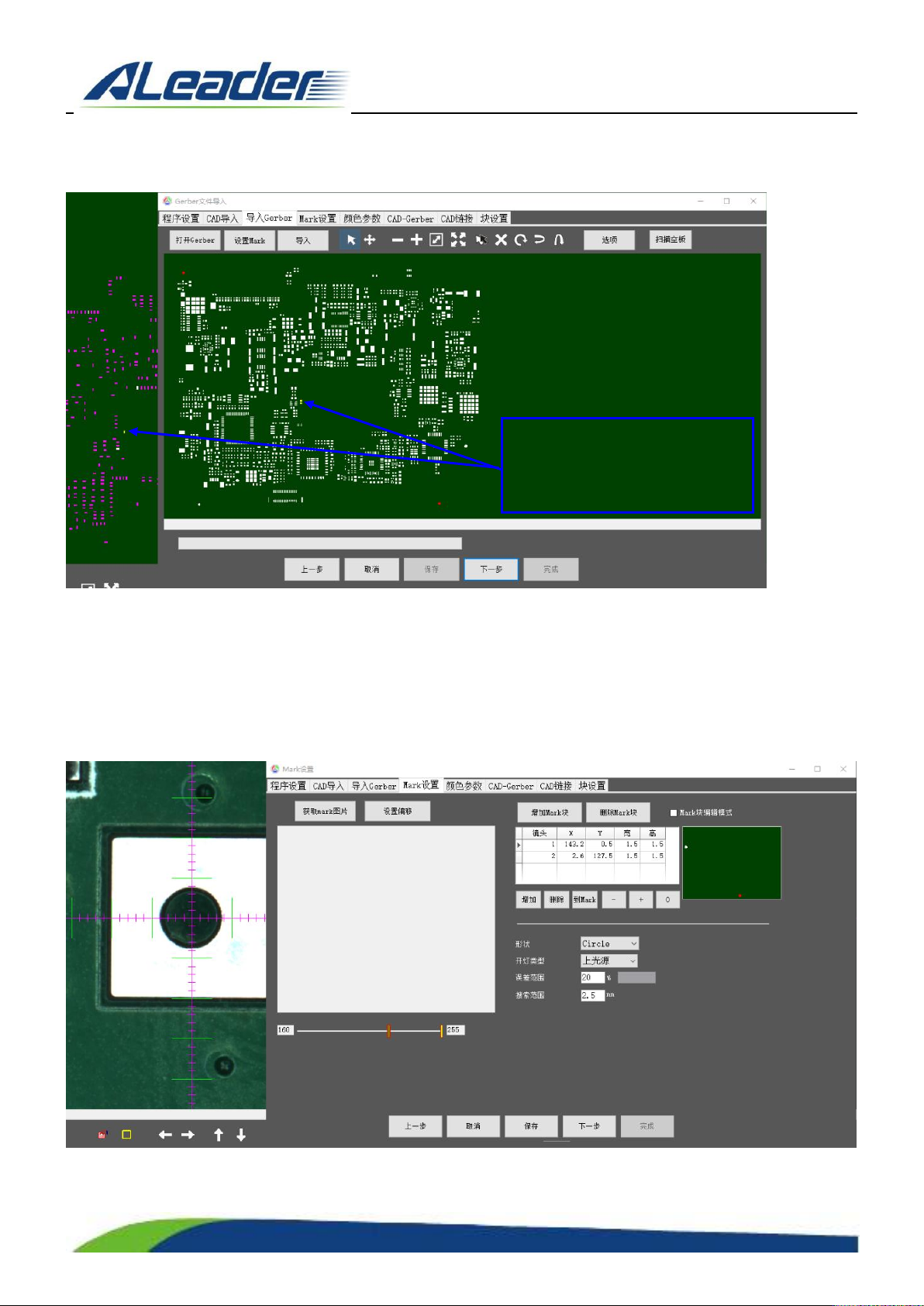

4.1.2.3. Gerber 导入
打开 Gerber → 选择 Gerber 文件 → 打开 → 删除多余的数据 → 在 Gerber 图上选择 Mark，并设置 Mark →
设置完对角两个 Mark → 在 Gerber 图上选择一个 Chip 元件的两个焊盘，并在 CAD 图上选择对应位置的 CAD
元件框 → 导入 → 下一步。
4.1.2.4. 设置 Mark
在列表中选择一个 Mark → 在左侧 FOV 界面将对应位置的 Mark 移动到十字中心 → 获取 Mark 图片 → 调整
参数 → 设置偏移 → 选择第二个 Mark → 到 Mark → 确认位置和参数 OK → 保存 → 下一步
在 Gerber 图上选择一个 Chip 元
件的两个焊盘，并在 CAD 图上
选择对应位置的 CAD 元件框
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:25 of 87

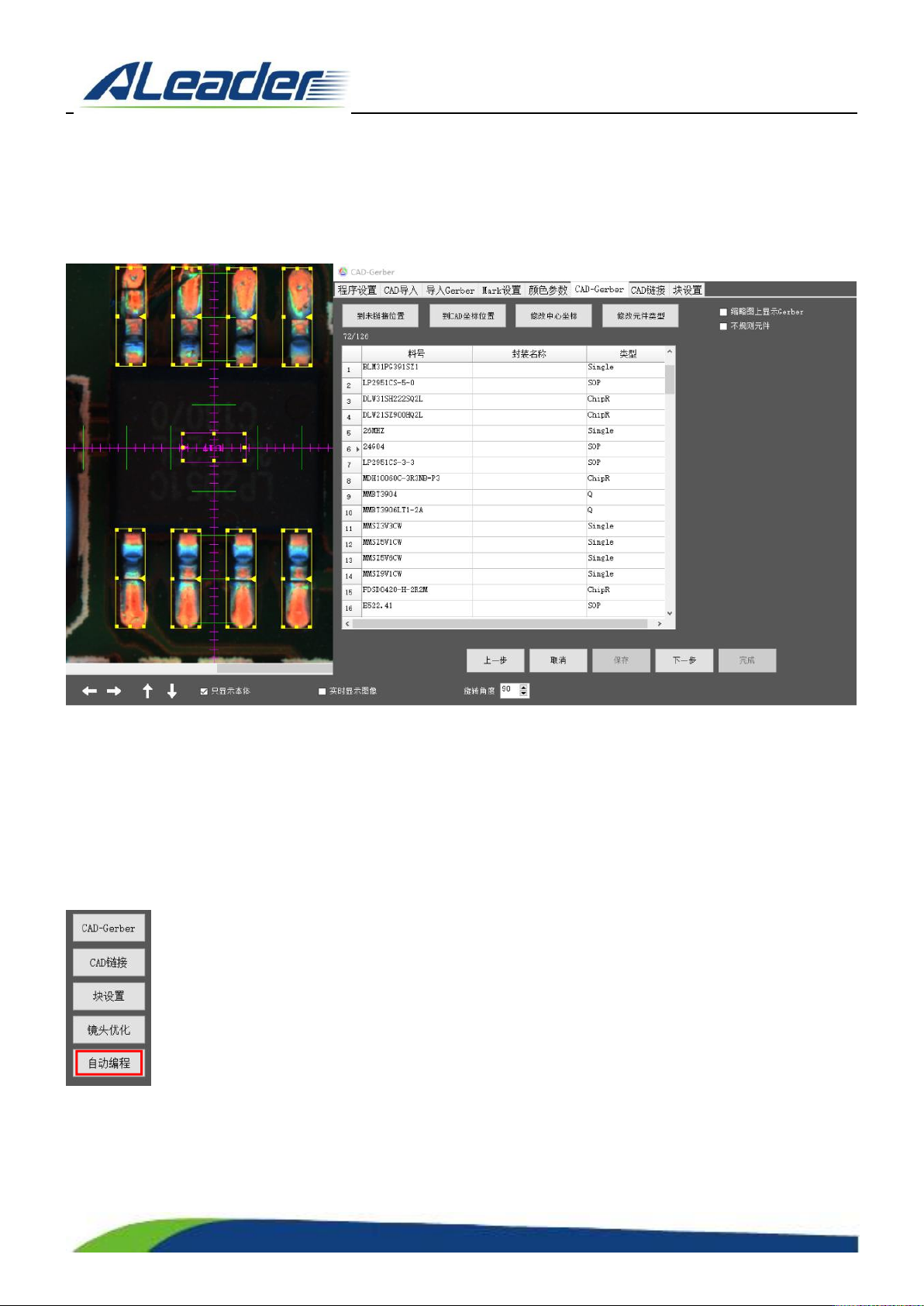

4.1.2.5. CAD-Gerber
到未链接位置 → 在左侧 FOV 界面同时选中当前物料的 CAD 框和 Gerber 框 → 修改中心坐标 → 重复这些步
骤，直到所有物料的 CAD 和 Gerber 全部关联（列表中绿色显示） → 下一步
注意：当列表中显示的类型和实际类型不一致时，先修改元件类型，再修改中心坐标；
大元件可以勾选缩略图上显示 Gerber，方便选中当前元件的所有 Gerber 框。
4.1.2.6. 自动编程
在做完 CAD-Gerber 后，单击自动编程按钮可开始自动编程。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:26 of 87
4.1.3.
空板扫描焊盘制作程序
4.1.3.1. 流程图
4.1.3.2. 扫描 Gerber
空板扫描焊盘制作程序和有 Gerber 导入制作程序基本上一致，唯一区别就是在导入 Gerber 前需要使用空板进
行扫描，在窗口中点“扫描空板”即可。
注意：空板扫描焊盘制作程序是在有 CAD 没有 Gerber 数据时提供的一种便捷方法，但如果编写程序时有 Gerber
数据提供，尽量避免使用空板扫描焊盘，因为有可能扫描的焊盘数据和 Gerber 数据有少许偏差，从而造成程序
数据不准确。
新建程序
程序面设置
Mark 点设置
CAD 导入
基板底色
CAD 制作程序
调试程序
CAD-Gerber
保存程序
保存程序 2
正常测试
NG 查看
扫描并导入 Gerber
自动编程
