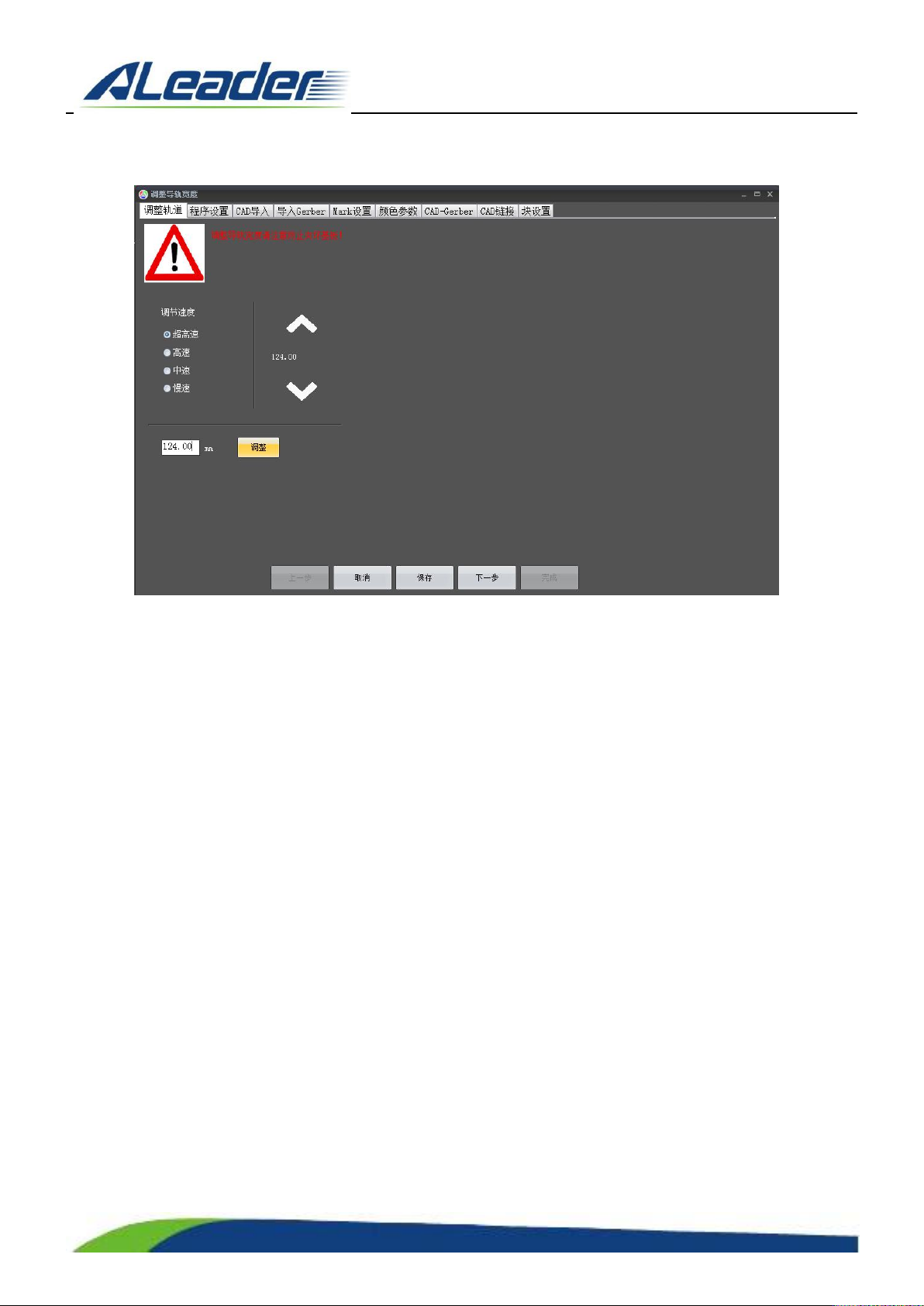

4.1.1.3. 调节轨道宽度
1. 在“新建程序”页面中选择“轨道”，或者选择主软件右侧工具栏中的“轨道宽度”打开当前调整轨道宽度
窗口。
2. 根据 PCB 板的宽度调整合适导轨宽度。
3. 设置完成后选择保存或下一步。
注：
1. 调整导轨宽度的速度分别有超高速、高速、中速、慢速四类速度。窗体的向上、向下图标分别对应使导轨
变宽和变窄，或者快捷键：CTRL 键变窄，SHIFT 键变宽。
2. 当宽度比较接近要求宽度时，请用低速调节，避免损坏 PCB 板。
3. 可在文本框中直接输入 PCB 宽度参数，进行调整。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:18 of 87

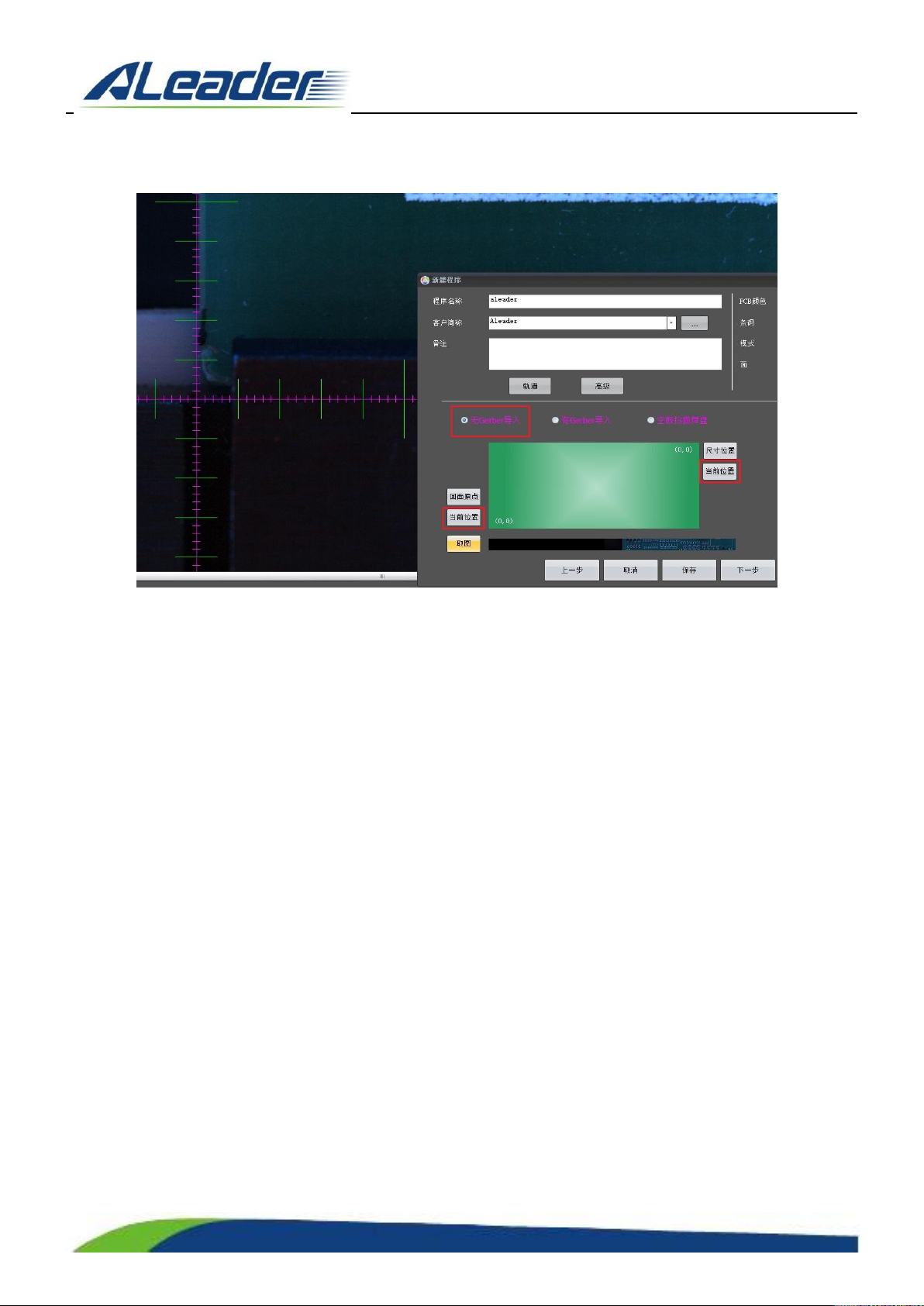

4.1.1.4. 程序面设置
1. 将十字中心（镜头正中心）移动到 PCB 的左下角，使十字包括着 PCB 如同上图。
2. 选择面原点的“当前位置”系统将自动计算当前十字中心的坐标。
3. 同理，十字移动到 PCB 板的右上角，设置尺寸位置。
4. 设置完成后选择保存或下一步。
注：可使用快速设定原点位置的方法：点击取图, 机器就会自动抓取靠近轨道下沿的图像, 我们可以从图像中找
到 PCB 板左下角位置, 然后双击, 镜头就会自动定位到原点附近, 再手工精确定位到 PCB 原点位置后点击面原
点的“当前位置”, 设定好原点位置。
4.1.1.5. 制作缩略图
程序面设置完成，选择下一步后会自动生成缩略图。或单独在软件右侧工具栏中选择（创建缩略图）。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:19 of 87

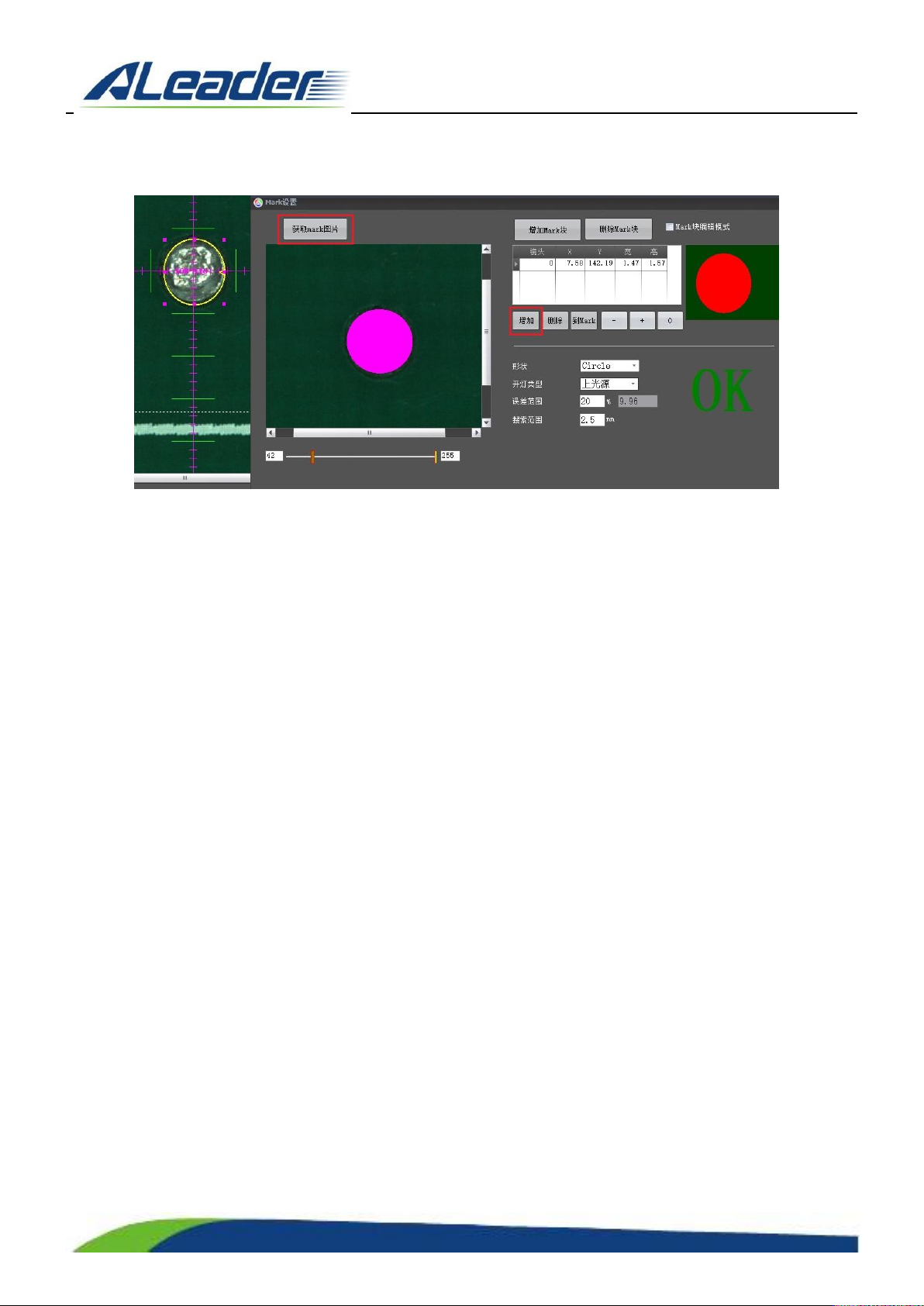

4.1.1.6. 设置 Mark
1. 在缩略图中找到 Mark 点并移动到 Mark 点的位置。
2. 将 FOV 图中 Mark 框按 Mark 点实际大小框住。
3. 点击“增加”按钮增加新 Mark 点。
4. 点击“获取 Mark 图片”按钮后进行将 Mark 点调整至 OK。
5. 同理，找到对角 Mark 后按上述方法制作。
6. 设置完成后选择保存或下一步。
注：
1. Mark 点默认形状为：Circle（圆形）。形状根据 Mark 点实际情况更改。
2. Mark 点默认开灯类型为：上光源。当 Mark 点被严重污染时，可将开灯类型改为（2D 光源）进行调整。
3. 一般用铜箔做 Mark 点时，参数多为（X-255）。用通孔做 Mark 点时，参数多为（0-X）。
