8. NG
查看软件
8.1. NG 查看界面介绍
NG 查看需要使用中间件。
中间件用来转发数据，收、发数据都需要使用到它。所以机器和维修站以及服务器电脑上都要将其开启。
开启中间件后，在任务栏上会有 2 个小电脑的图标显示：
右键会有打开 NG 查看选项，
打开之后，界面如下：
A. 缩略图，查看 NG 元件在板上的大概位置；
B. 当前元件所处镜头的图像；
C. 该元件的标准图像；
D. 该元件的待测图像（即当前查看的元件测试图）；
E. 测试后的数据显示，一块板对应一条数据；
功能按键
镜头图
统计数据
缩略图
标准图
待测图（可切换 2D 和 3D 图）
数据列表
详细数据
NG 类别
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:61 of 87
F. 当前查看元件的详细 NG 数据；
G. NG 类型确认区，当发现真实 NG 时，可以在此区域点击相应的 NG 类型判定真实 NG，或使用快捷键判定；
H. 功能按键，界面功能设置。
8.2. NG 查看界面功能设置

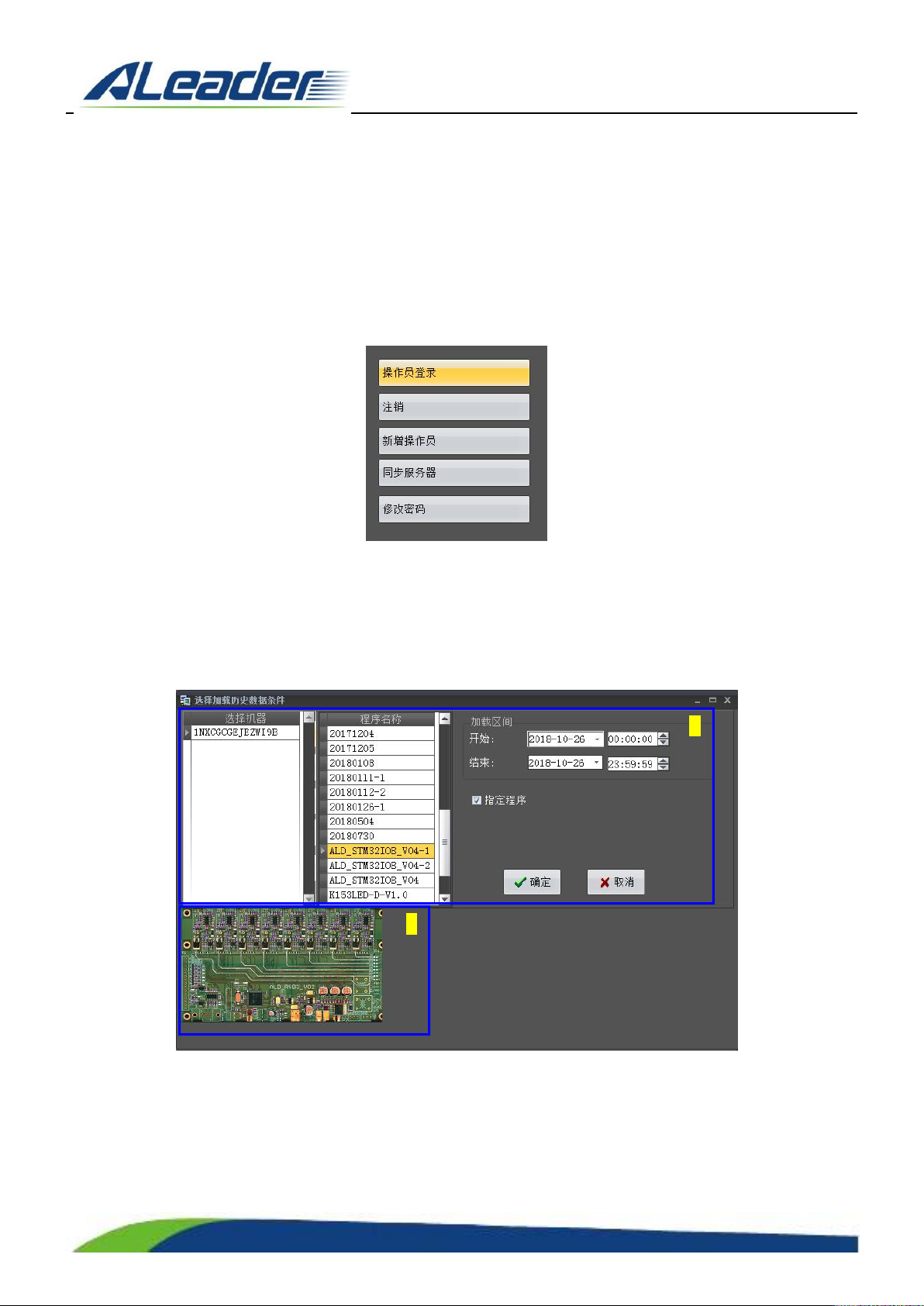

8.2.1.操作员
进行操作员登陆、注销、新增操作员、同步服务器（将操作员信息与服务器同步，需联网设置服务器）和
修改密码功能的设置；
8.2.2.加载历史数据
界面说明：
A. 加载条件：
1) 选择机器：测试的机器名称；
2) 程序名称：测试数据的机种名称，勾选“指定程序”后可选；
3) 加载区间：测试的时间段；
B. 缩略图：PCB 板的缩略图，选择程序名称后出现。
A
B
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:62 of 87
8.2.3.
参数设置
8.2.3.1. 服务器设置
设置服务器名称和是否保存上传数据；
8.2.3.2. NG 查看
界面说明：
A. 常规：根据需要进行设置；
B. 显示：根据需要进行设置；
C. 3D 显示效果：根据查看习惯和需要进行设置；
D. 三点照合功能：即同一块板，同一个 CAD 元件位置，在产线上不同工序后的测试结果放在一起对比；
开启 3DSPI、炉前 3DAOI、炉后 3DAOI 时，请务必设置对应机器的 SQL 数据库名称，否则会造成数
据无法查找和错乱；
A
B
D
C
