Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:64 of 87

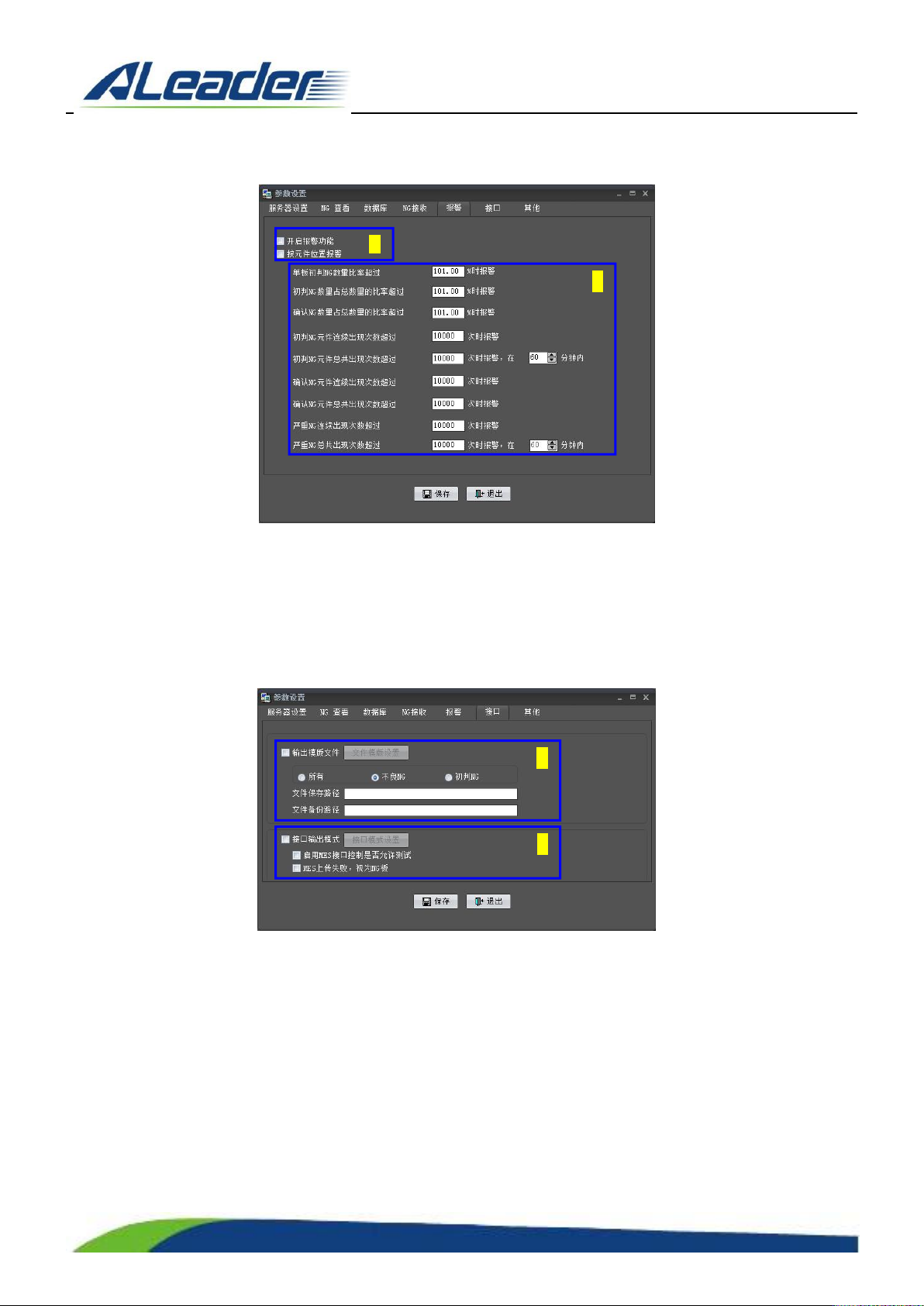

8.2.3.5. 报警
界面说明：
A. 开启关闭报警和设置报警方式；
B. 设置报警条件，任意一项条件满足，机器就会报警；
8.2.3.6. 接口
界面说明：
A. 输出文件：按照设置的模板保存文件到硬盘，MES 系统从硬盘提取文件，完成设备和 MES 系统的对
接；
B. 对接 MES：按照设置的接口模式，直接将数据发送至 MES 系统；
A
B
A
B
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:65 of 87
8.2.3.7. 其他
界面说明：
A. 条码：设置条码手工输入模式；
B. 语言：设置软件语言：
C. NG 类型：设置 NG 类型的字体大小；
D. GRR、CPK：设置 GRR、CPK 测试数据保存。
8.2.4.
查看报警
界面说明：
配合报警界面使用，当报警界面启用时，满足报警条件，会在此窗口显示详细内容。
A
D
C
B
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:66 of 87

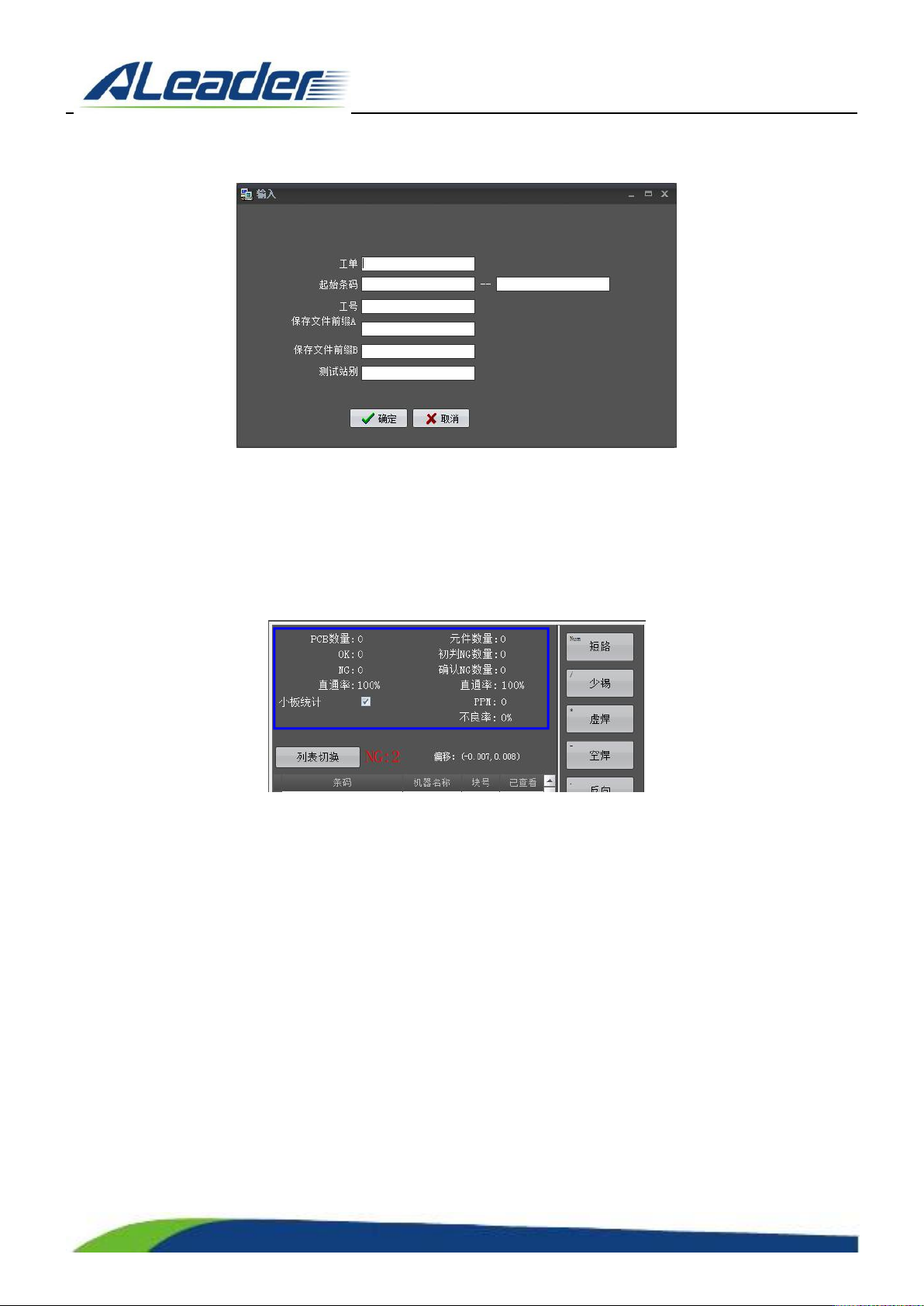

8.2.5.
输入工单
界面说明：
记录客户工单信息，以便 SPC 统计数据。
8.2.6.清除统计
初始化测试数据统计区域的数据，如下图；
界面说明：
机器测试会记录测试信息，清除统计会将此界面的数据清零。
8.2.7.关闭
关闭 NG 查看窗口，使其在后台运行。
