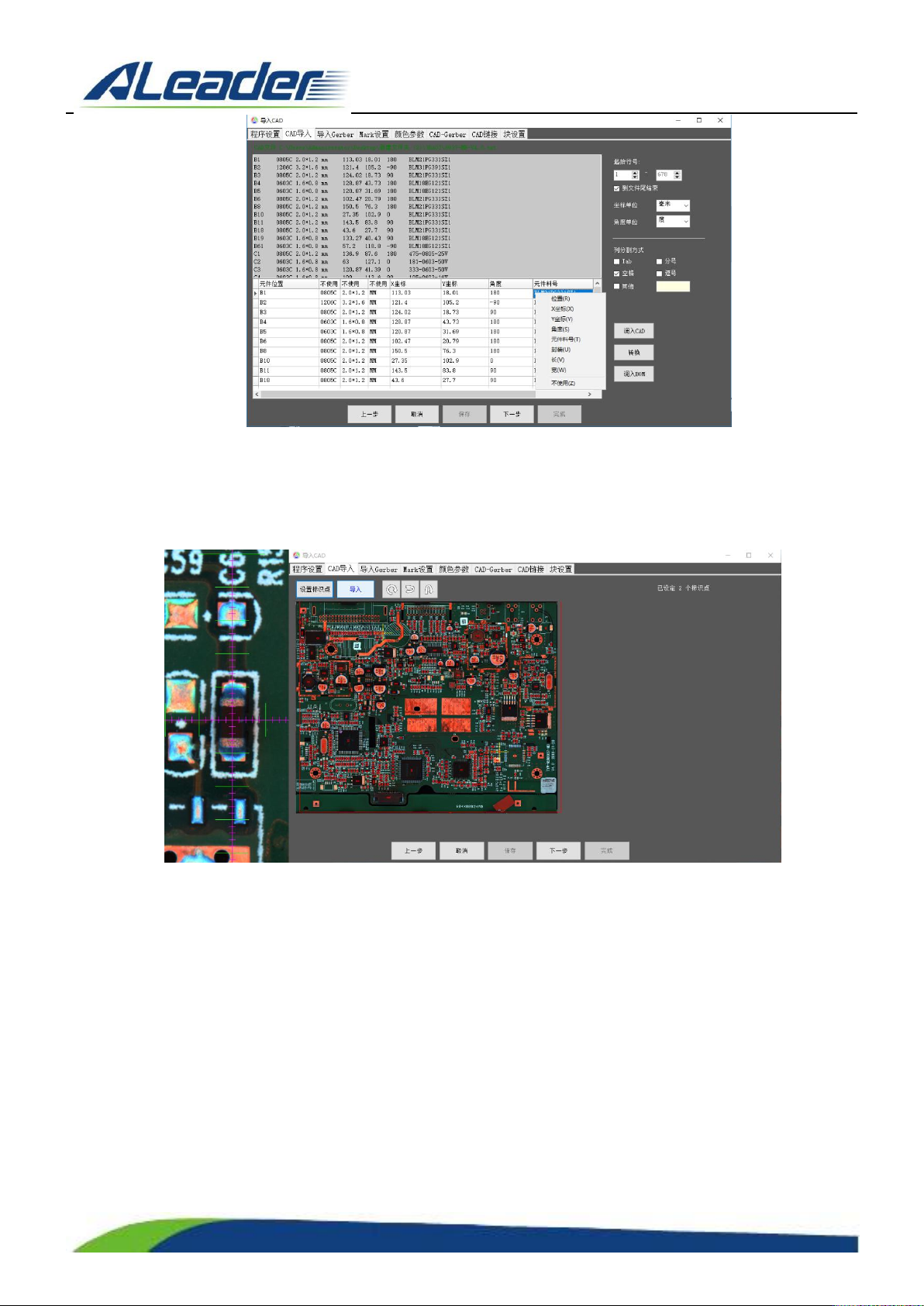

文本数据操作步骤如下：
CAD 导入 → 调入 CAD → 弹出 CAD 装载数据窗口找到 CAD 数据打开 → 选取列分割方式 → 转换 → 设定
每列数据对应的字段名称（选择任意数据右键），无数据的设定为不使用(可根据数据的不同单位进行转换,
如不需更改直接进行下一步骤） → 如需使用 BOM 则使用“调入 BOM” → 下一步。
4. CAD 导入操作
CAD 数据操作步骤如下：
把数据与 PCB 板上的元件方向旋转为一致（一个小框代表一个元件） → 单击“锁定” → 在数据上找一
个 Chip 元件双击 → 将对应元件移动到十字中心 → 点设置标识点 → 在对角设置第二个标识点 → 导
入 → 下一步。
4.1.1.9. CAD 链接
CAD 数据导入完成后接下来要建立标准库
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:22 of 87

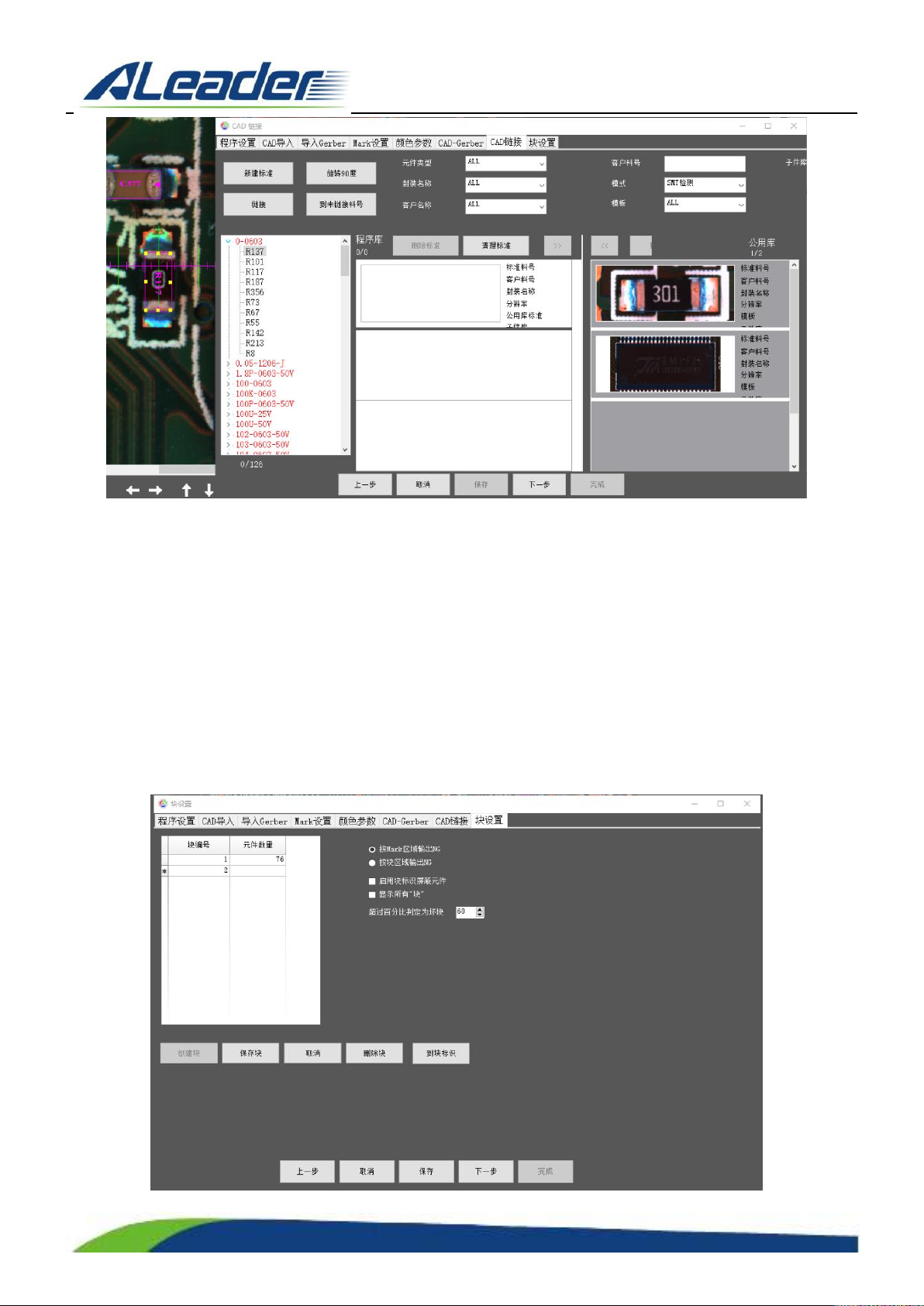

CAD 链接窗口左边栏列表显示的是该机种所有的元件类型名称（物料号），窗口右边列表显示的是程序库
标准和共用库标准。CAD 数据编辑程序与手工编辑都是在 AOI 检测中要用到参数判定或图像比对（待测图与标
准图比较），所以在这里要给每类元件建立一组标准参数或一个标准图片模型。
做法：单击“到未链接料号”，镜头会移动到未链接标准的第一个料号，并选中当前料号下第一个位置元
件的元件框，调整该元件框至合适大小，然后在软件界面右侧的元件类别中选择与元件对应的模块进行注册（方
法与手工编辑程序一样），注册成功后系统自动把该料号下所有位置的元件替换成新注册的标准，同时替换成
功的类型自动变为“绿色状态”，然后点击工具栏上的“到未链接料号”按钮，用同样的方法将所有未与标准
库链接的料号都注册一个初始标准。
4.1.1.10. 块设置
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:23 of 87
在正常生产中，有很多 PCBA 是多连片板。而经常在测试后统计数据时，需要将每一小块板的数据分开统
计，因此提供块设置来实现这一功能。
步骤：创建块 → 在缩略图上点选小块板的各个节点 → 保存块 → 重复此步骤，在缩略图上将所有小块分别
框住。
4.1.2.有 Gerber 导入制作程序

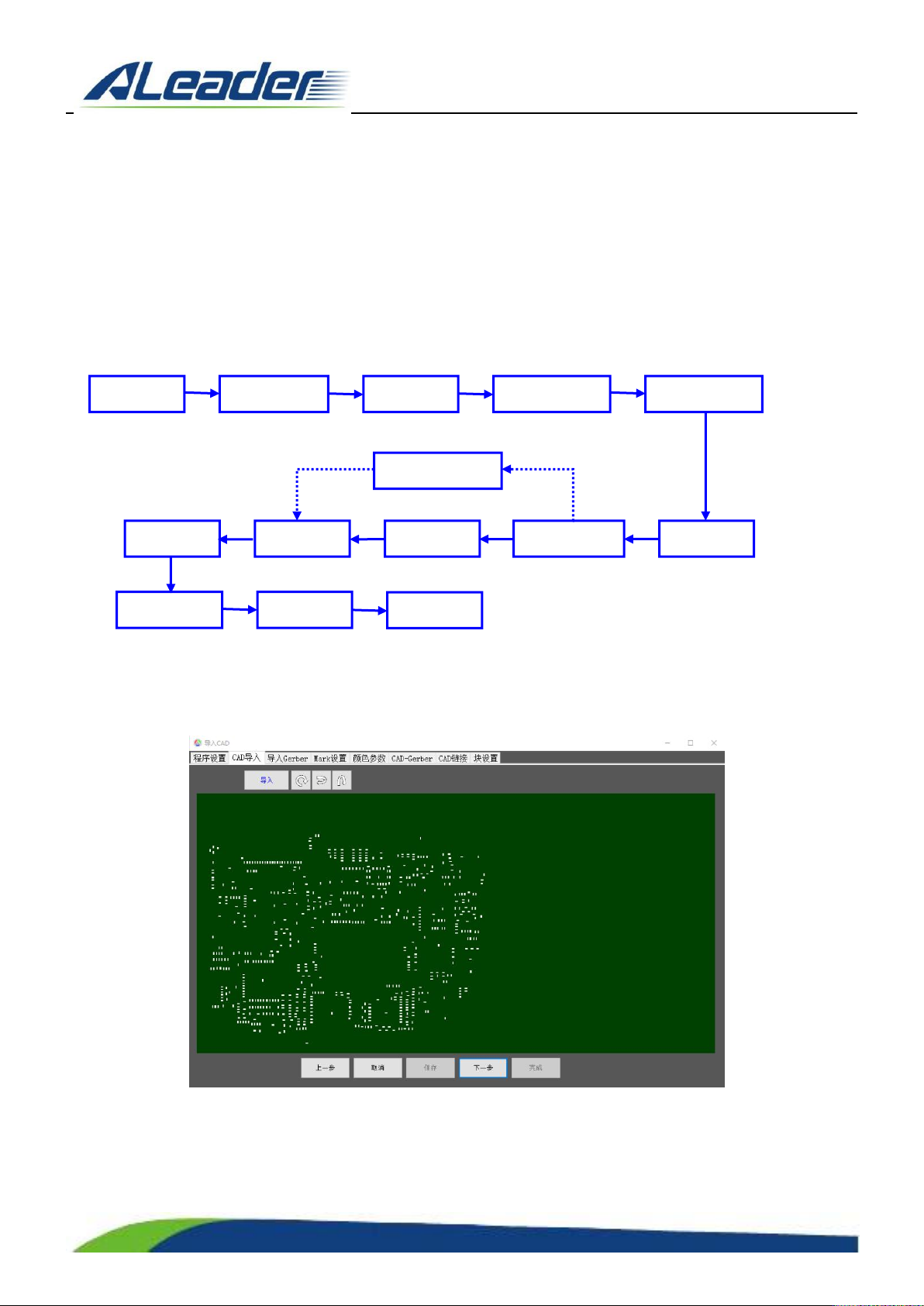

4.1.2.1. 流程图
4.1.2.2. 导入 CAD
确认 CAD 数据正确无误 → 导入 → 下一步。
新建程序
程序面设置
Mark 点设置
CAD 导入
基板底色
CAD 制作程序
调试程序
CAD-Gerber
保存程序
保存程序 2
正常测试
NG 查看
导入 Gerber
自动编程
