7.3. 设置
7.3.1.系统设置
显示摄像头的信息，设置马达、拍摄停顿时间、PCB 停板位置、软件原点及软件限位等参数
1. PCB 停板位置设置：
ALD3DAOI 的 PCB 定位停板位置（以 PCB 左进右出为例），如图：
使用软件上下左右移动操作，将定位 2 感应器：X 方向移到需要停板的位置上，Y 方向移到 PCB 正上方靠
近固定的轨道边位置，如上图所示。
在 PCB 停板位置选择“当前位置”，将当前坐标位置设置为 PCB 停板位置，确定保存数据。
2. 软件原点设置：
软件原点是相对于设置机械原点的一个参数，该参数与程序的调用有影响；
定位传感器刚好感应到板边即可
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:48 of 87
1) X0、Y0 设置：
将镜头中心移动到 PCB 的右下角，如图：
在软件原点区域选择“当前位置”，确定保存。
2) W0 设置：
调整轨道至任意宽度；
用游标卡尺测量 W 轴实际宽度，点“设置 W 轴原点”，在弹出的界面中输入测量的宽度，如图：
单击“保存”，软件会自动计算 W 轴原点。
3. 软件限位设置：
鼠标置于软件限位各方向输入栏内，会提示“双击自动设置参数”， 操作后，等待运动停止，此时，点击
“当前位置”，确定保存，软件会自动在当前坐标位置往反方向退回 3mm。逐一将 XMin、XMax、YMin、
YMax 设置好，至此参数设置完成。
7.3.2.程序保存
1. 本机：程序保存在本地软件目录 Data 文件夹中；
镜头中心移动
到 PCB 右下角
在这里输入测量的实
际宽度后，点“保存”
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:49 of 87
2. 服务器：程序保存到服务器，需设置服务器 IP 或名称；
3. 测试连接：检测服务器 IP 是否通畅（使用服务器保存程序时可用）。

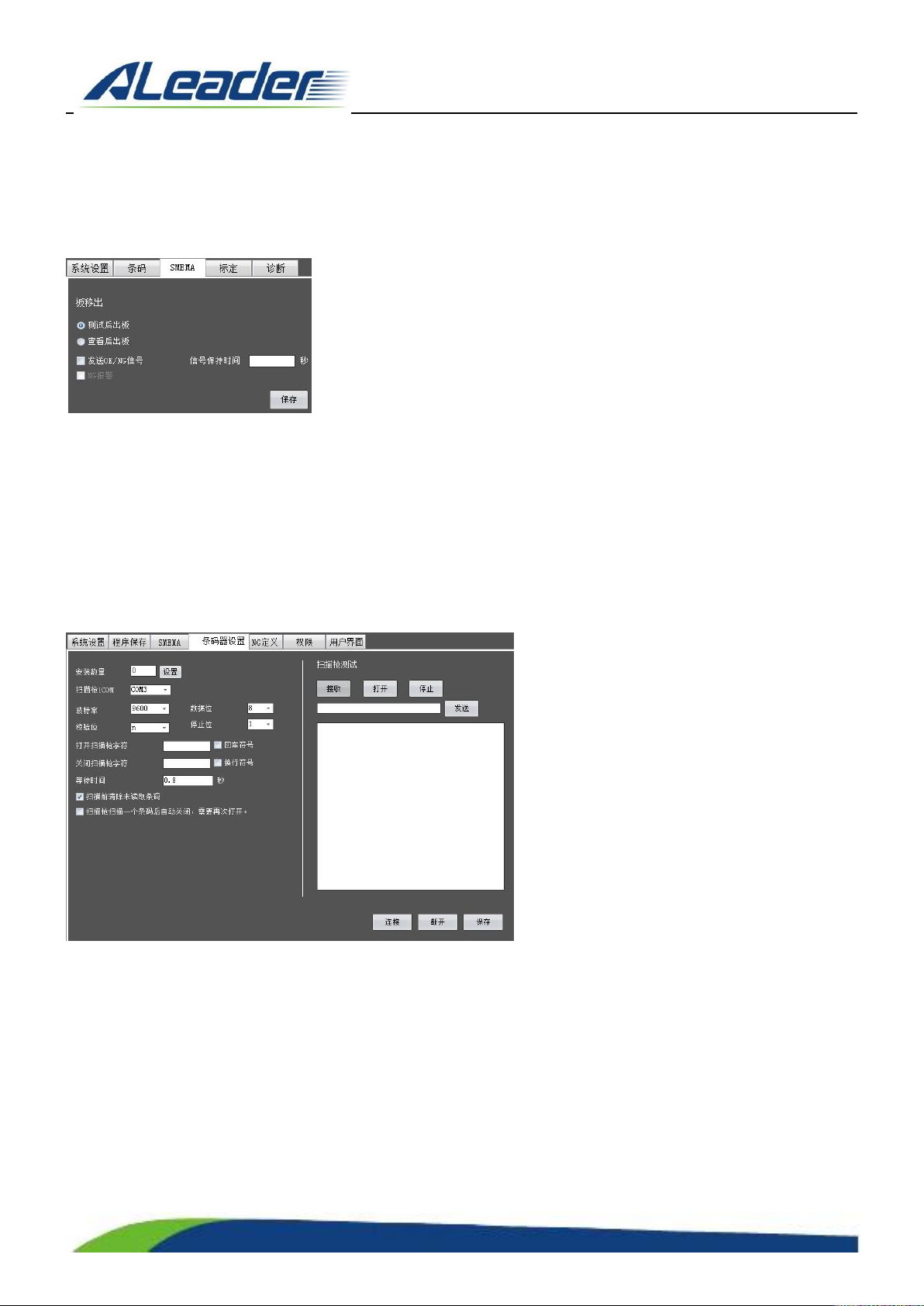

7.3.3.SMEMA
1. 测试后出板：测试完后 PCB 板直接流到后接驳台；
2. 查看后出板：测试完后，还需要查看完测试结果才出板；
3. 发送 OK\NG 信号：选择此功能，测试完成后 OK\NG 信号，发送到后接驳台；
4. NG 报警：选择“测试后出板”模式时，测试结果如果不是 PASS，机器会报警；
5. 信号保持时间：设置机器对 OK/NG 信号的保持时间，默认缺省；
7.3.4.
条码器设置
1. 设置条码枪数量：点击“设置”按钮，设置条码解码器的数量；
2. 设置扫描枪端口：选择 条码解码器 对应的 COM3（注意：COM1、COM2 已经被 ALeader AOI 软件占用！），
“波特率”是衡量通信速度的参数，默认 9600 或 115200；“数据位数”是衡量通信中实际数据位的参数，
默认 8；“校验位”在串口通信中一种简单的检错方式，默认设置为 n；“停止位”表示单个包的最后一位，
默认为 1；
3. “打开扫描枪字符”默认为“T”；“关闭扫描枪字符”默认为“P”；如有需要，请自行修改；其后的“回车
符号”与“换行符号”勾选后，将自动在命令输入后自动添加对应的指令；
4. “扫描前清除未读取条码”选择后，将在下次扫描前自动清除上次扫描的条码内容；
5. “未扫描到条码是报警”选择后，将在未读取到条码时，软件报警；
6. “条码枪扫描一个条码后自动关闭，需要再次打开”选择后，将只读取一次条码，然后条码枪关闭，关闭
后需要手动打开，正常使用时，请不要选择此项；
