7.
软件其他功能

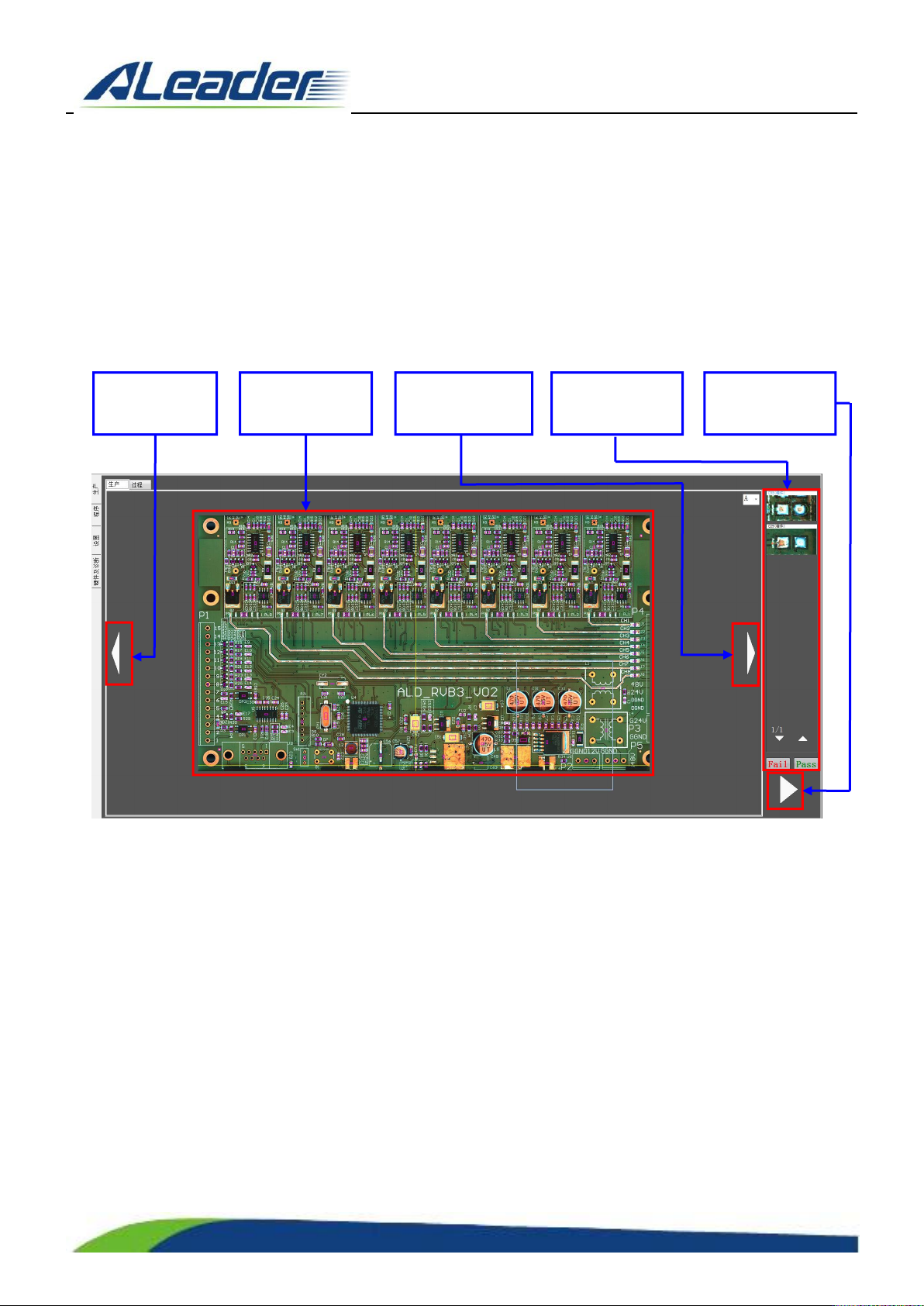

7.1. 生产界面
7.1.1.生产
生产界面主要显示缩略图与测试概况等信息，适合操作员测试时使用
镜头图→缩略
图
缩略图/镜头图
镜 头 图 → 缩 略
图
测试 NG 数据
开始按钮
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:44 of 87
7.1.2.
过程
显示测试过程中的统计信息，可以实时监控测试的情况。
7.2.
程序界面
制作程序的所有步骤以及相关操作都在此界面完成
数据统计方式
数据统计图表
重置数据统计
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:45 of 87
7.2.1.
缩略图工具条
：选择，选择缩略图内的检测点；
：移动镜头，双击缩略图，把镜头移动到相应的位置；
：缩小，缩小缩略图；
：放大，放大缩略图；
：局部放大，局部放大缩略图；
：合适尺寸，自动设置缩略图的最合适尺寸。
7.2.2.FOV 工具条
按下 选项卡时，会切换到 FOV 界面，缩略图工具条会变成如下 FOV 工具条，如下图：
：选择，选择检测点；
：移动镜头，在 FOV 上移动镜头；
：显示十字，在 FOV 显示或者取消显示十字；
：Mark 校正；
：封装库；
：显示元件；
：显示 Gerber。
7.2.3.标准库
用于查看与修改当前程序和公用库的标准；
