4.
测试程序制作
4.1. 程序制作方法
测试程序制作，根据提供的数据差异，一般有以下制作程序的方式：
1. 有 Gerber 数据导入，使用 Gerber 数据制作程序；
2. 无 Gerber 数据导入，不使用 Gerber 数据制作程序；
3. 空板扫描焊盘，使用空板扫描焊盘，使用扫描的焊盘数据代替 Gerber 数据制作程序。
4.1.1.
无
Gerber
导入制作程序

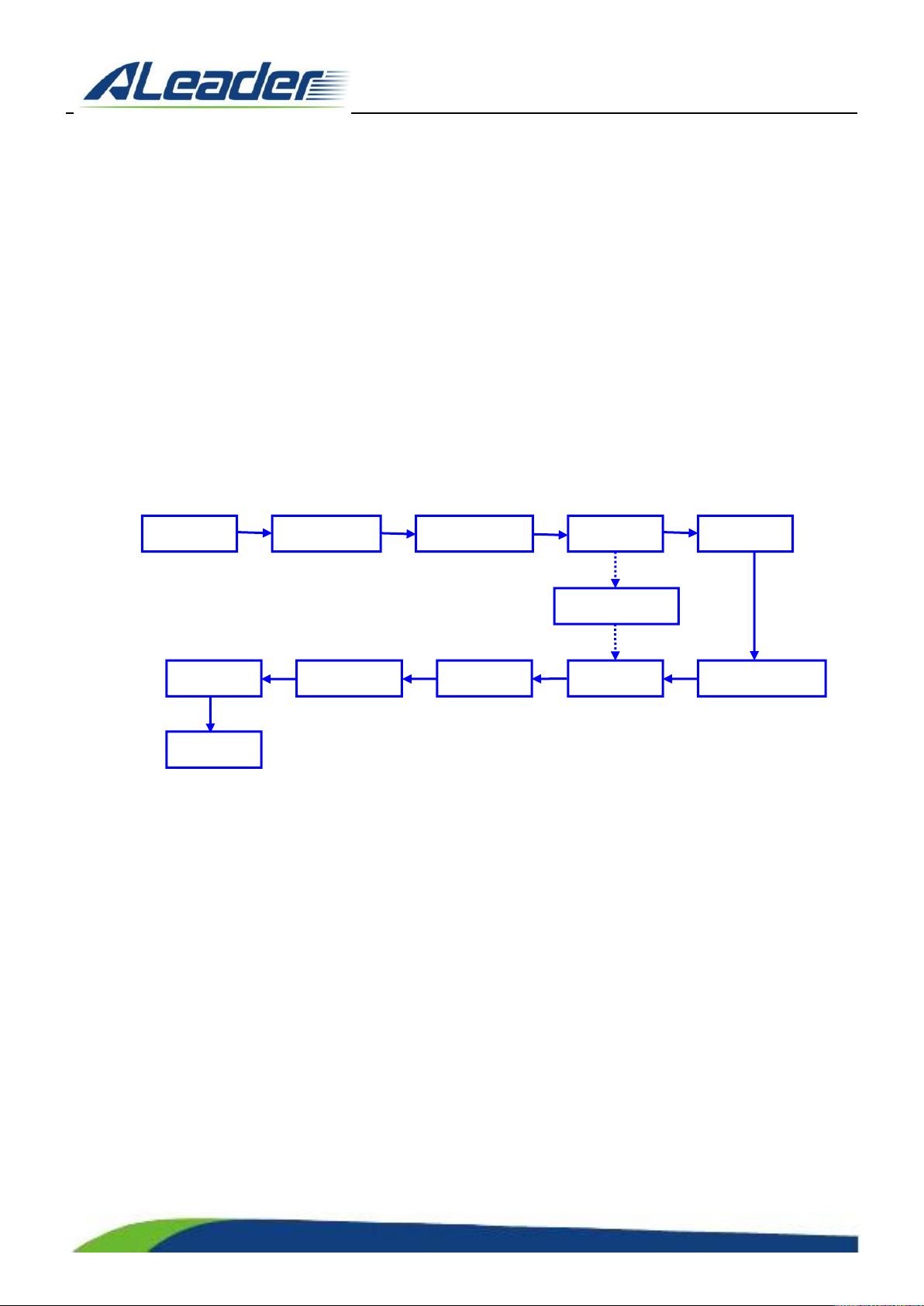

4.1.1.1. 流程图
新建程序
程序面设置
Mark 点设置
CAD 导入
基板底色
CAD 制作程序
调试程序
手动制作程序
保存程序
保存程序 2
正常测试
NG 查看
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:16 of 87

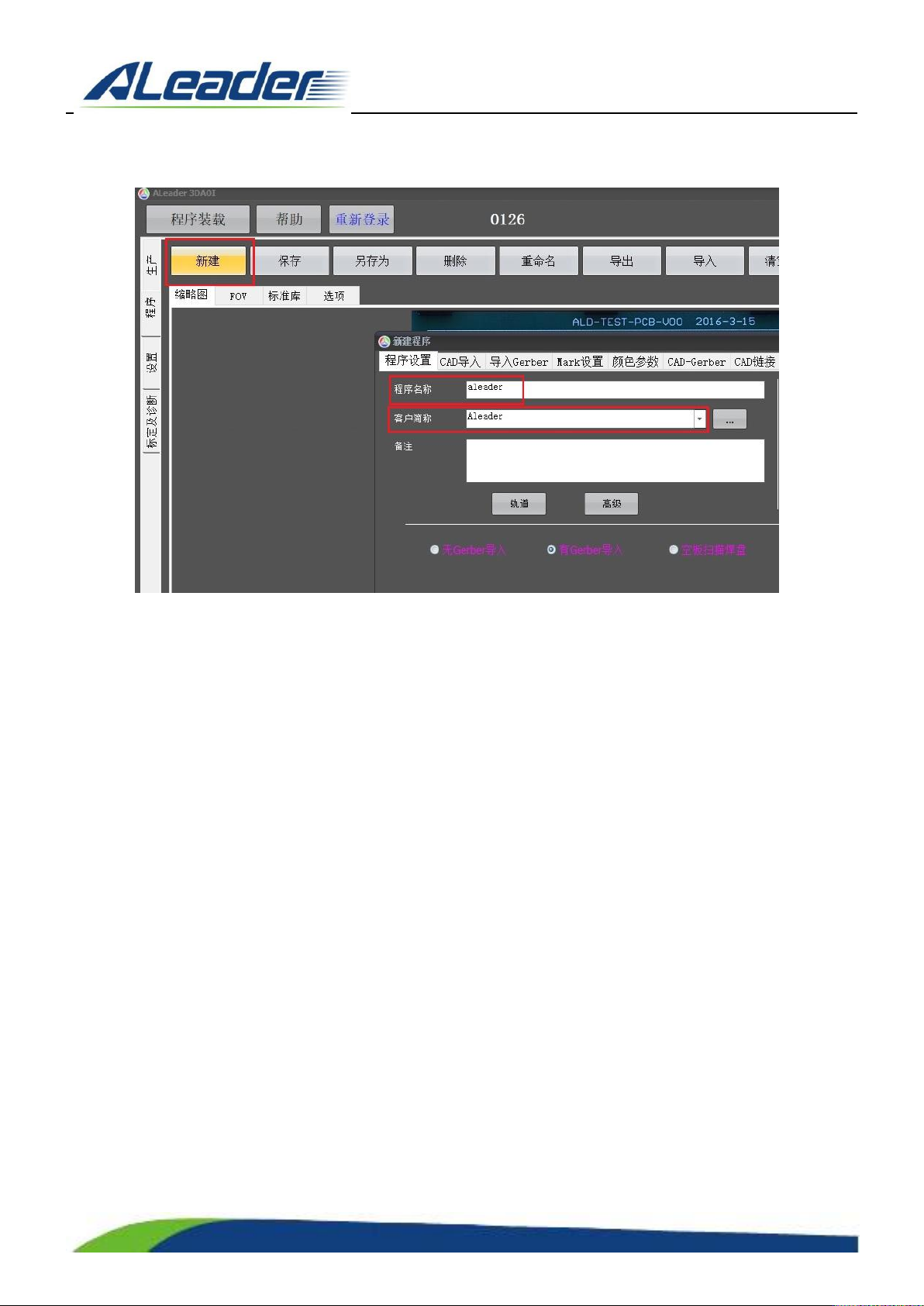

4.1.1.2. 新建程序
1. 选择“新建”。
2. 程序名称处填入程序名称（机种名称）。
3. 客户简称处选择客户名。
4. 如有需特别说明的可写在备注栏中。
5. 选择“无 Gerber 导入”、“有 Gerber 导入”或者“空板扫描焊盘”。
6. 设置完成后选择保存或下一步。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:17 of 87
4.1.1.3. 调节轨道宽度
1. 在“新建程序”页面中选择“轨道”，或者选择主软件右侧工具栏中的“轨道宽度”打开当前调整轨道宽度
窗口。
2. 根据 PCB 板的宽度调整合适导轨宽度。
3. 设置完成后选择保存或下一步。
注：
1. 调整导轨宽度的速度分别有超高速、高速、中速、慢速四类速度。窗体的向上、向下图标分别对应使导轨
变宽和变窄，或者快捷键：CTRL 键变窄，SHIFT 键变宽。
2. 当宽度比较接近要求宽度时，请用低速调节，避免损坏 PCB 板。
3. 可在文本框中直接输入 PCB 宽度参数，进行调整。
