如上图①中为 BGA 件的所有检测项。其注册与调试如下：
元件类型
检测项
说明
BGA
本体框
本体框用于定位、偏移、起翘。其注册与调试见<检测算法>中采用“Location”
算法。
错件（缺件）框
错件框用于检测焊点是否错件、反向、缺件。其注册与调试见<检测算法>
中的“OCR”算法。
5.2.8.Barcode
Barcode，就是条码识别，将条码序列号作为该程序的记录名。条码注册模块是单独存在，其注册窗体如下：
①
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:35 of 87

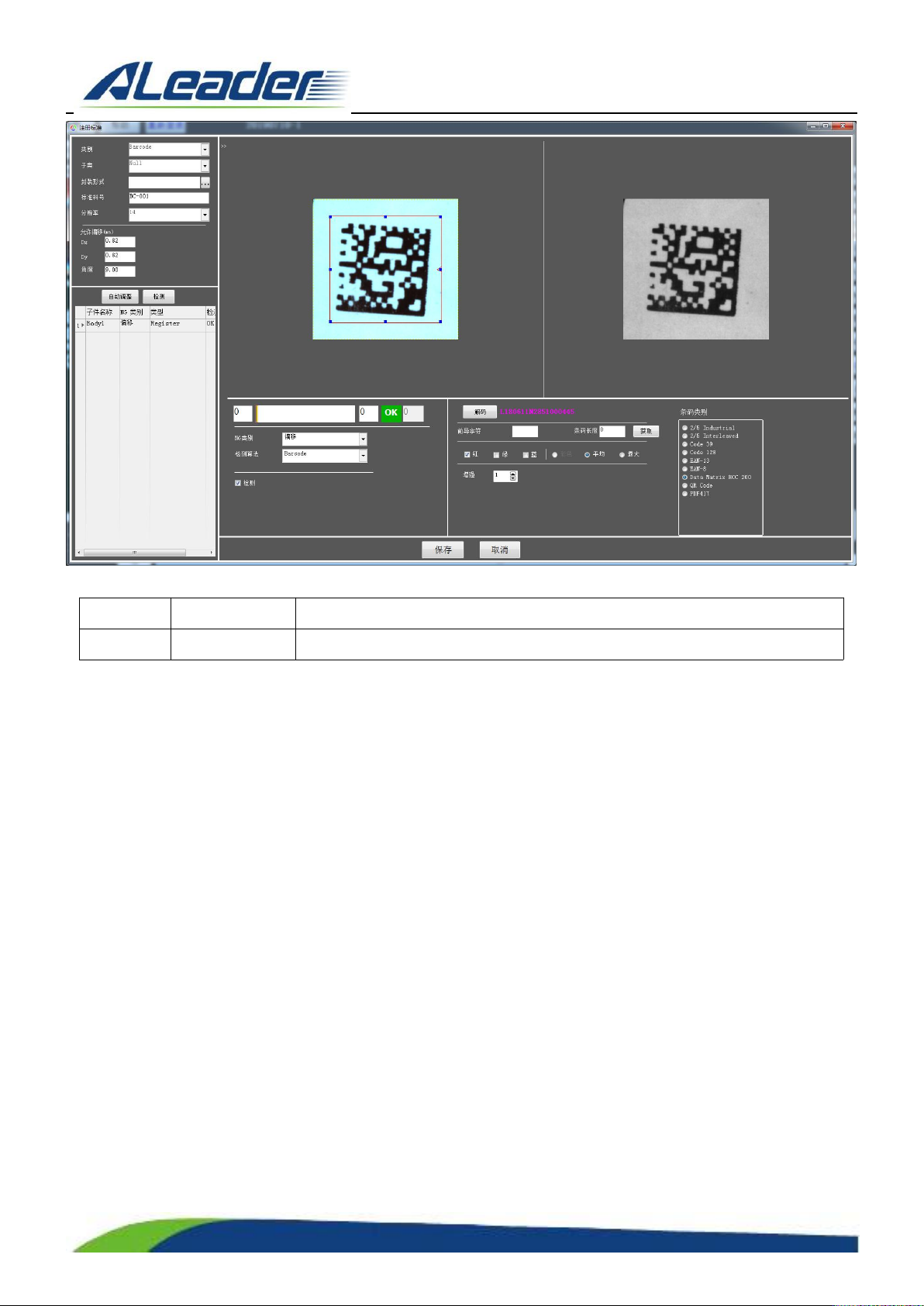

上图为 Barcode 的注册框，其相关参数如下：
元件类型
检测项
说明
Barcode
本体框
本体框直接用于识别条码。选择条码对应类型即可解码。
提示：条码识别时选择合理的分辨率将增加条码识别的能力。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:36 of 87
6.
检测算法
检测算法是 AOI 设备最重要的部分，良好的检测算法能够达到较高的检出率和适配性，所以掌握好了算法
的使用，相当于掌握了 AOI 设备的关键。在 AOI 设备的使用中，元件的检测算法并不是固定不变的，要根据
实际生产情况使用适当的算法才能达到最好的效果。
下面就将软件中所使用的算法做初步说明：
注：算法详细的使用及参数设置，将由现场工程师详细讲解，此处只对算法做初步说明。
6.1.1. Study 算法

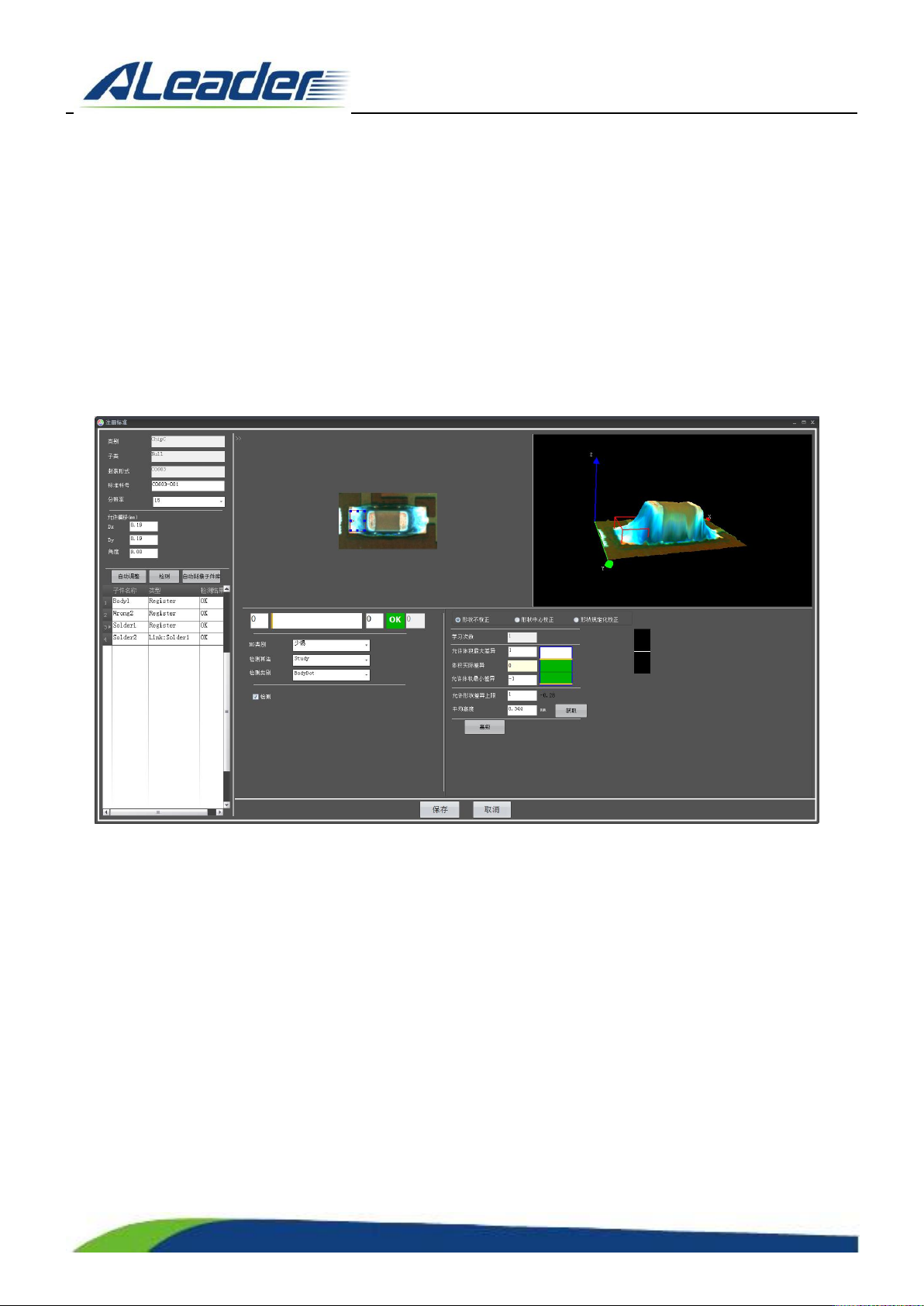

上图为“ Study”算法的检测示意图，此算法主要用于焊点检测。
