9. SPC
与中心服务器
9.1. SPC 软件系统概述
SPC 即统计过程控制（Statistical Process Control）。SPC 主要是指应用统计分析技术对生产过程进行实
时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，
以便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制质量的目的。
SPC 是控制产品质量的一种技术，AOI 是检测产品的质量的一种工具，为能使 ALeader 用户根据
AOI/SPC 数据建立一个实时工艺控制（RPC，real-time process control）系统，达到 AOI/SPC 结合的闭环控
制和 SMT 的全自动生产工艺，ALeader 特配备完善的 SPC 功能。
9.1.1.SPC
与
AOI
设备连接
1) 一台 ALDSPC 通过网线连接与一台 ALD3DAOI 设备
2) 通过 HUB+网线实现多台 ALDSPC 连接一台 ALD3DAOI 设备，或多台 ALDSPC 链接多台 ALD3DAOI
设备。
HUB
ALD3DAOI
ALDSPC
ALD3DAOI
ALDSPC 浏览器
ALDSPC 浏览器
ALDSPC 浏览器
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:68 of 87
流 程 图
9.2. SPC 界面和功能说明
9.2.1.SPC 系统进入
在 Windows 桌面双击 程序启动图标，启动 ALDSPC 程序，选择登陆用户，输入密码，进入程
序主界面。
AOI 测试采集数据
对数据判断、分类
生成 SPC 图表分析
以文本或 Excl 格式保存
供工程部对工艺分析
列表图
控制图
饼分图
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:69 of 87

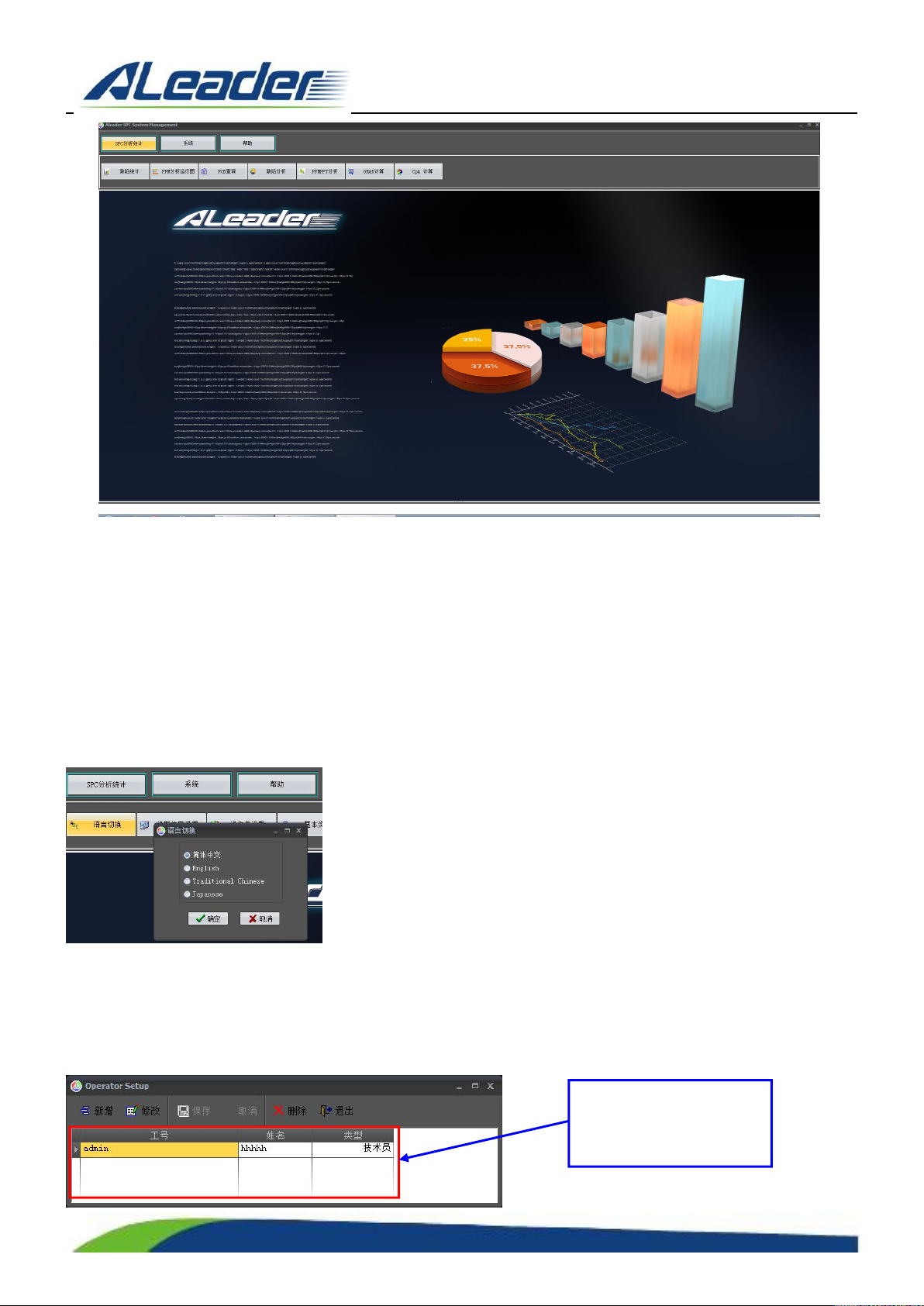

SPC
系统主界面
9.2.2.SPC 系统设置
9.2.2.1. 语言切换
选择“系统”选项卡的“语言切换”，打开“语言切换”界面，选择需要设定的语言种类，点“确定”按钮切换
语言。
9.2.2.2. 操作员设置
选择“系统”选项卡的（操作员设置），打开“设置窗口”。
信息输入处，点“新增”
或“修改”后，在此处输
入操作员信息
