4.1.3.
空板扫描焊盘制作程序

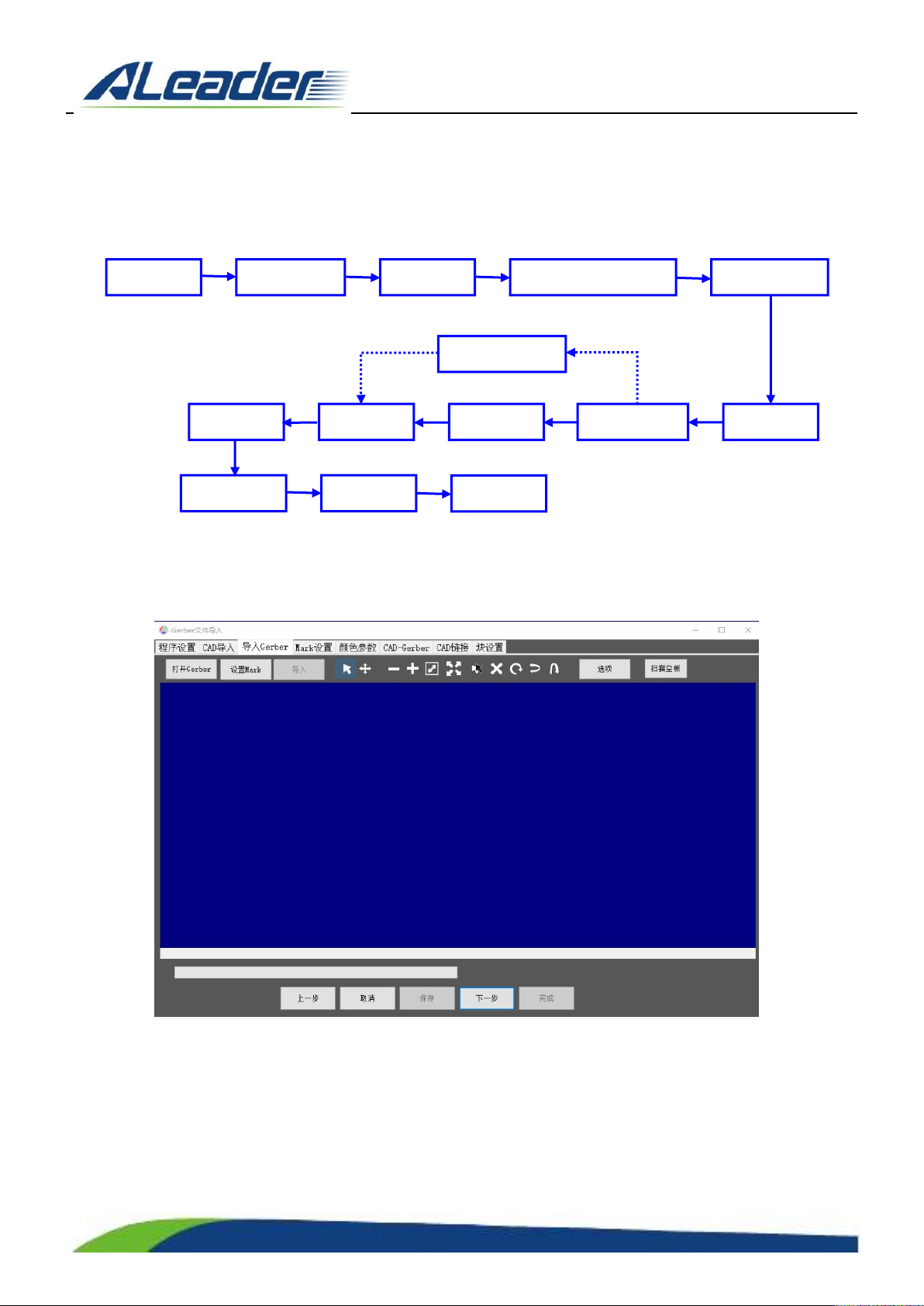

4.1.3.1. 流程图
4.1.3.2. 扫描 Gerber
空板扫描焊盘制作程序和有 Gerber 导入制作程序基本上一致，唯一区别就是在导入 Gerber 前需要使用空板进
行扫描，在窗口中点“扫描空板”即可。
注意：空板扫描焊盘制作程序是在有 CAD 没有 Gerber 数据时提供的一种便捷方法，但如果编写程序时有 Gerber
数据提供，尽量避免使用空板扫描焊盘，因为有可能扫描的焊盘数据和 Gerber 数据有少许偏差，从而造成程序
数据不准确。
新建程序
程序面设置
Mark 点设置
CAD 导入
基板底色
CAD 制作程序
调试程序
CAD-Gerber
保存程序
保存程序 2
正常测试
NG 查看
扫描并导入 Gerber
自动编程
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:27 of 87
4.2. 保存程序
保存程序，主要的目的是保护测试程序免遭意外情况的破坏，当测试程序调整 OK 后，一般建议执行“保存
程序”，这样的话就将最好测试效果的测试程序安全的保存下来。
注意: 在编辑程序的过程中养成经常保存的习惯极为重要，有时一个程序可能要写很长时间，中间万一遇
到停电等意外情况，如果没有及时保存，我们前面所做的工作就会被丢掉。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:28 of 87
5.
元件注册
5.1. 元件注册窗口
界面说明
A. 标准详细信息：包括元件的分类、子分类、封装形式、物料号和标准建立的分辨率；
B. 元件允许偏移量：允许元件在 X、Y 方向和角度的偏移范围，如果使用 IPC 标准，则取两者较小值作
为允许偏移范围；
C. 元件检测点列表：元件中的每个检测点为一条数据；
D. 2D 图像：显示元件 2D 图和检测点列表中所选检测点的大小、位置；
E. 3D 图像&效果图：显示元件 3D 图和检测点列表中所选检测点的大小、位置；
F. 检测点信息：检测点的判定范围、NG 类别、检测算法、检测类别、是否检测、是否有极性；
G. 算法参数：检测算法的详细参数设置区域，不同的算法，设置方式也不同。
5.2. SMT 检测模式下元件注册和算法选择
5.2.1.电容
电容，是炉后 PCBA 中最常见的元器件，不具备极性。电容的元件标准包括 1 个本体框、2 个焊点框、1
个错件框。其注册窗体如下：
A
B
C
D
E
F
G
