7.2.4.选项
1) 系统输出
根据需要选择一种或者多种模式输出数据。
2) 检测模式
自动：PCB 进入设备后，会自动进行检测；
手动：PCB 进入设备后，需要点测试按钮才可以测试；
循环演示：对当前 PCB 进行“进板-测试-出板”的循环演示。
3) 处理
PCB 板不移出：测试完成后 PCB 板不会自动移出，此功能可以方便调试程序；
启用 SMEMA：按照 SMEMA 协议进出板；
启用 Bad Mark：当勾选后，如果检测到 Bad Mark，会对当前包含该 Bad Mark 的块自动屏蔽；
标定板检测：标定板的检测点与基板的颜色是一样的，只有高度不同，选择此项可以检测标定板
检测；
条码识别失败时手工输入：此功能可以防止自动识别条码出错；
未扫描到条码时报警：此功能可以防止条码枪未扫到条码直接进行设备测试；
使用 Gerber/CAD 坐标计算偏移量：勾选后使用导入的数据计算偏移，否则以标准位置计算。
4) IPC 标准
选择 IPC 标准的等级，或者关闭此功能；
5) 以上功能选择完成后，点“设置”生效。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:47 of 87
7.3. 设置
7.3.1.系统设置

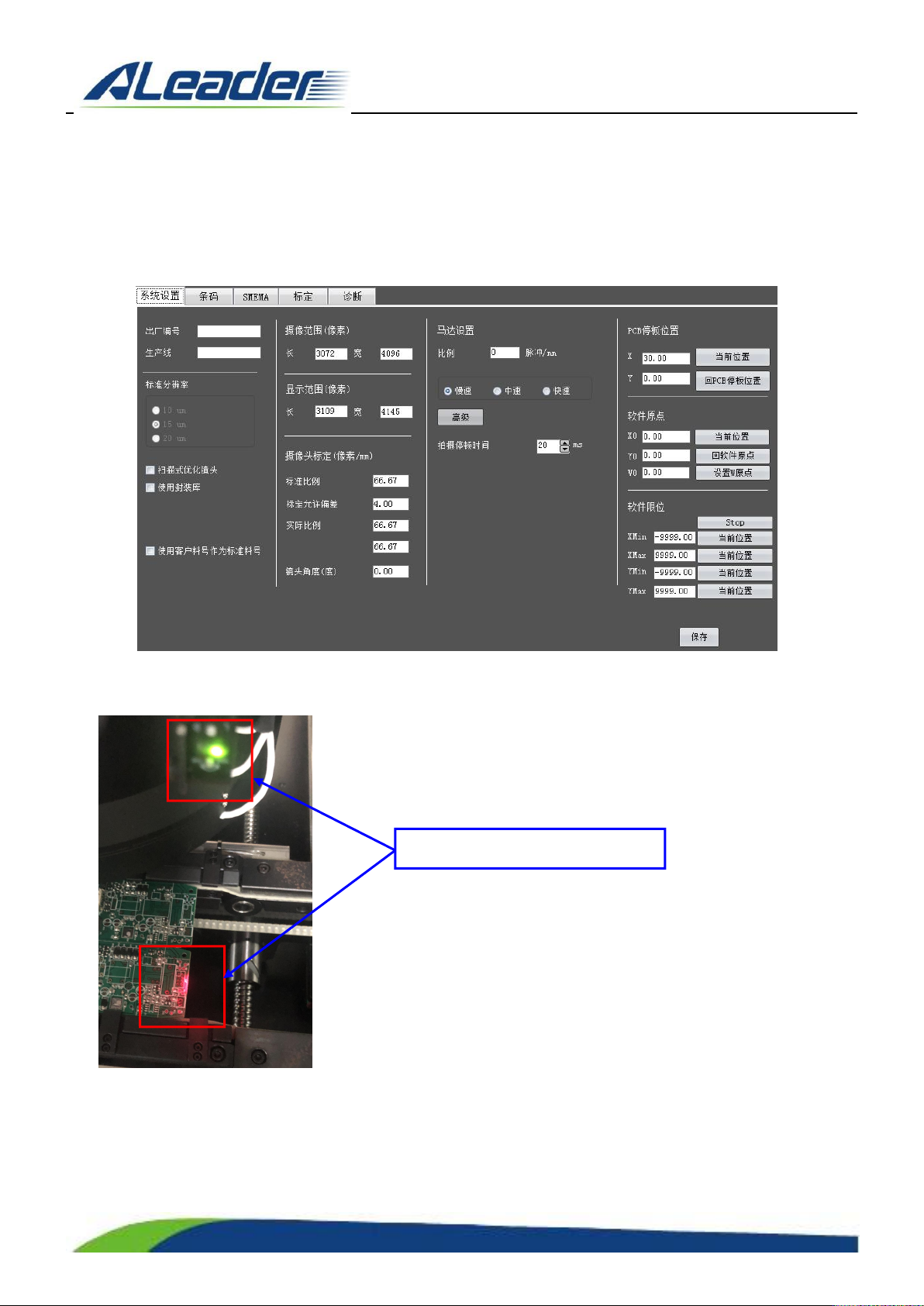

显示摄像头的信息，设置马达、拍摄停顿时间、PCB 停板位置、软件原点及软件限位等参数
1. PCB 停板位置设置：
ALD3DAOI 的 PCB 定位停板位置（以 PCB 左进右出为例），如图：
使用软件上下左右移动操作，将定位 2 感应器：X 方向移到需要停板的位置上，Y 方向移到 PCB 正上方靠
近固定的轨道边位置，如上图所示。
在 PCB 停板位置选择“当前位置”，将当前坐标位置设置为 PCB 停板位置，确定保存数据。
2. 软件原点设置：
软件原点是相对于设置机械原点的一个参数，该参数与程序的调用有影响；
定位传感器刚好感应到板边即可
