地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Htt p:www .alea der .hk TEL :0769 -22 62037 7 226 208 77 FAX: 0769- 226 29107 Pag e:76 of 8 7 使用方法和 G R&R 计算 一样。 9.3. 中 心服务 器 主要用于集中 管理数据信息 ，方便查找数 …
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:75 of 87
9.2.3.4.1. GR&R
计算

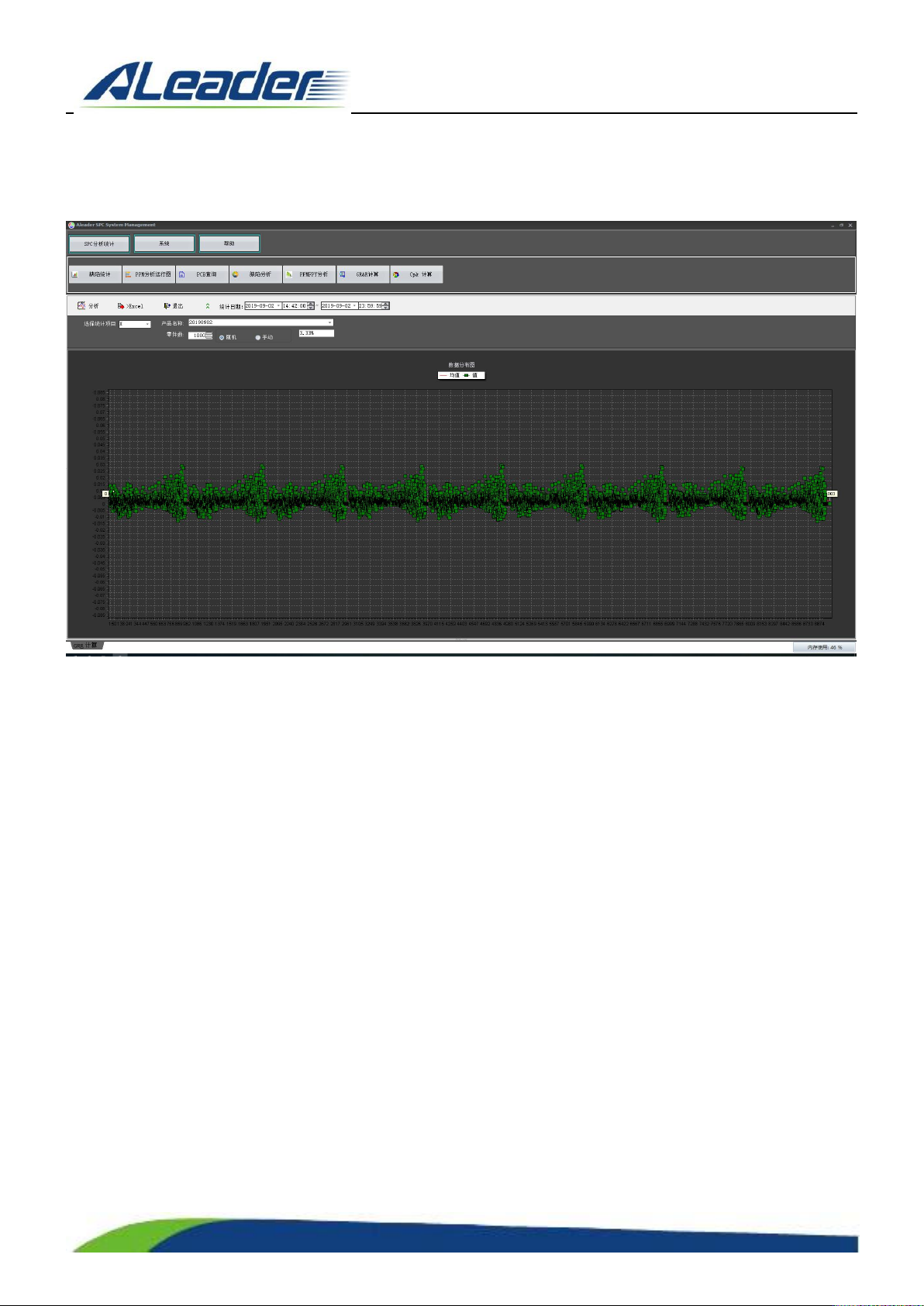

选择“SPC 分析统计”选项卡页面中的“GR&R 计算”，打开 GR&R 统计窗口。
1. 设置统计时间段；选择统计项目（X、Y、Angle）；选择统计的产品名称；
2. 设置统计数据的零件个数，随机为测试数据中随机抽取对应数量的零件，来计算 GR&R 数据，并显示在下
面的图标区中；手动则是在结果中弹出选择窗口，让操作员选择需要的元件进行图表显示；
3. 当各参数信息确定，点击统计即可；
4. 点击 “Excel”就可以生成表格，导出时可以选择三种格式文档（文本文档，Excel 文档，Word 文档）。
9.2.3.4.2. CPK 计算
选择“SPC 分析统计”选项卡页面中的“CPK 计算”，打开 CPK 统计窗口。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:76 of 87

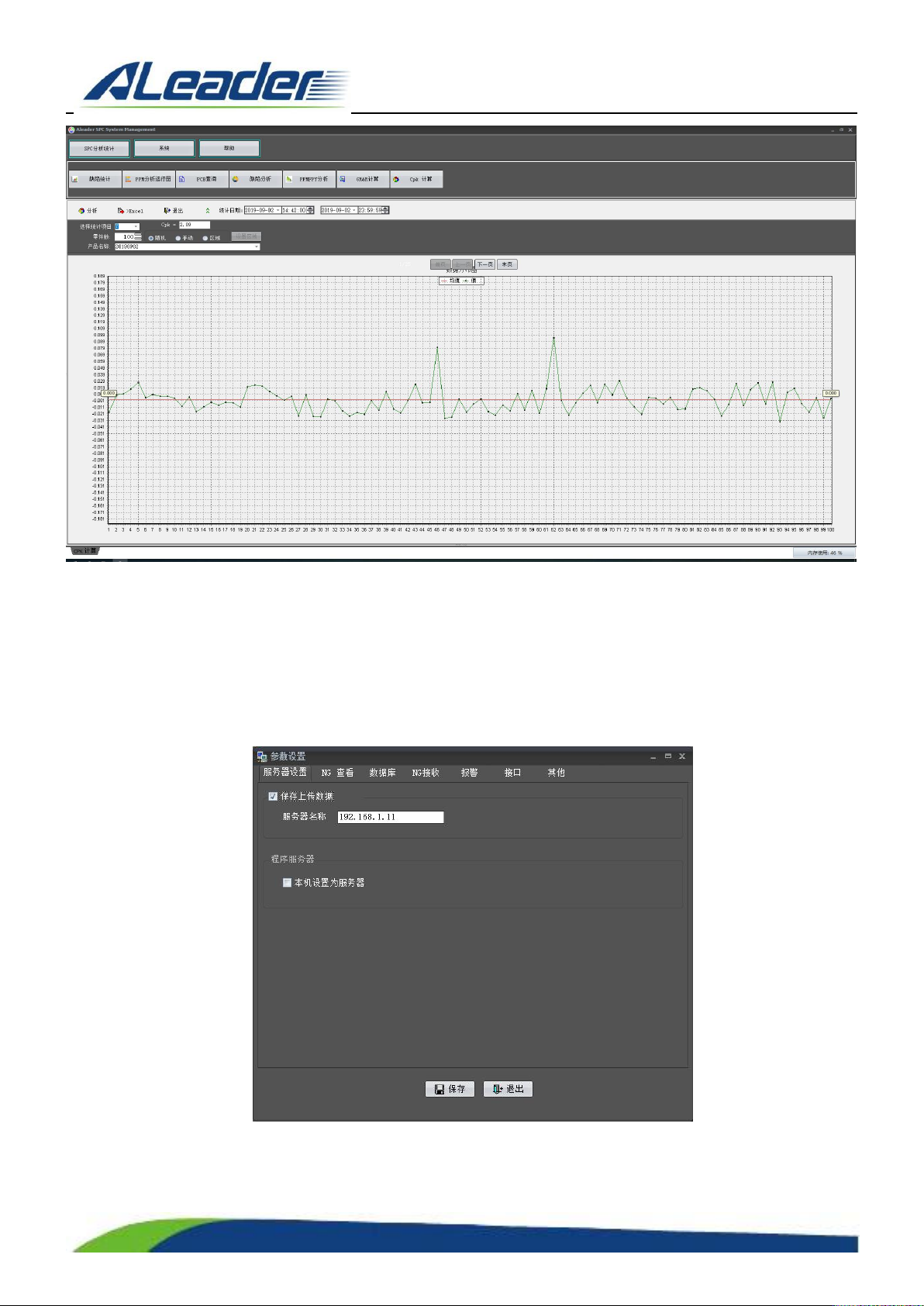

使用方法和 GR&R 计算一样。
9.3. 中心服务器
主要用于集中管理数据信息，方便查找数据等。
设置步骤如下：
1. 查看电脑中间件设置：勾选保存上传数据，设置服务器名称或 IP；

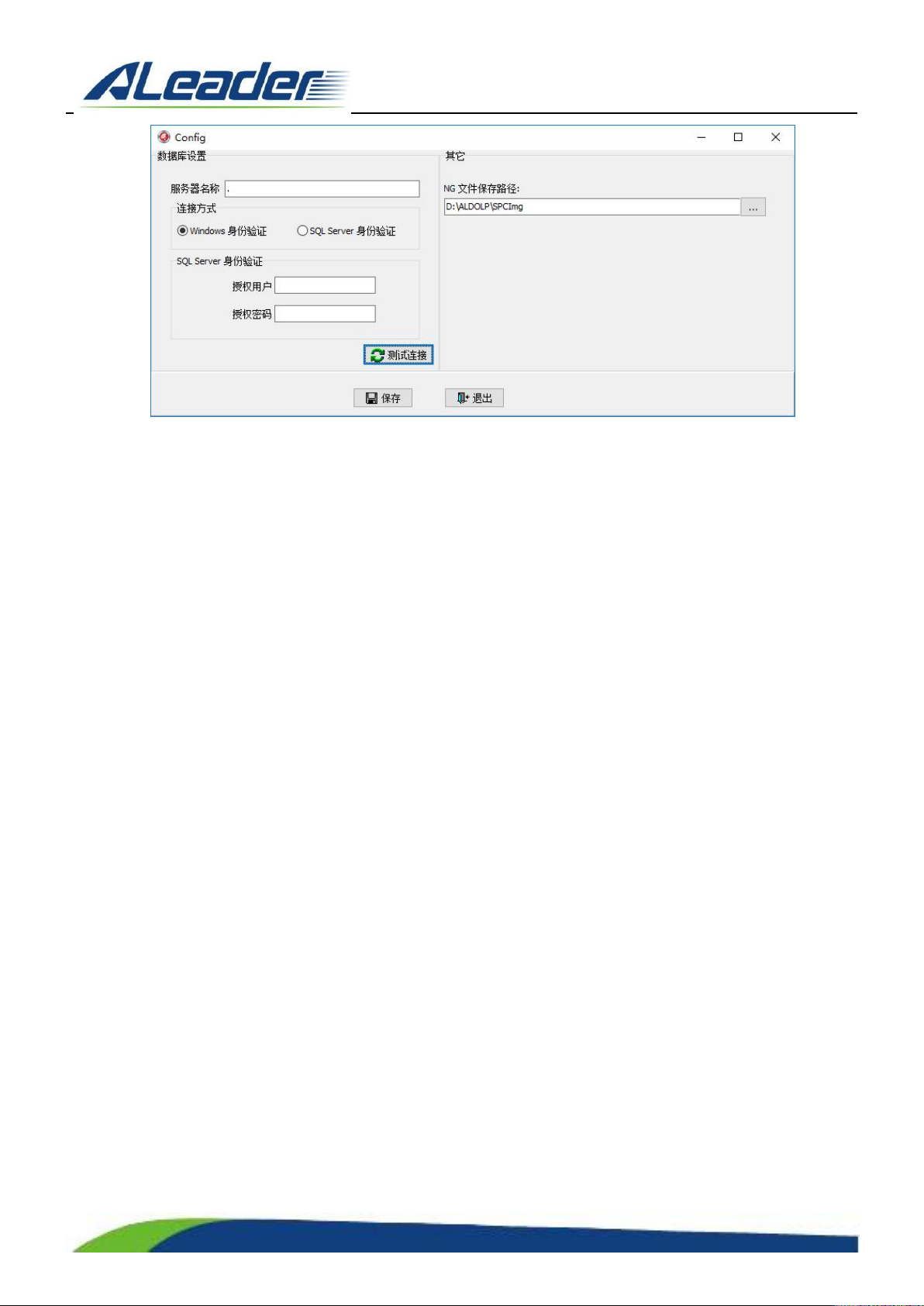

2. 中心服务器电脑打开 ALD3DMDW.exe，然后运行 Ald3dSPCServer.exe，右键打开设置，设置数据库和 NG
文件保存路径即可；
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:77 of 87
