4.2. 保存程序
保存程序，主要的目的是保护测试程序免遭意外情况的破坏，当测试程序调整 OK 后，一般建议执行“保存
程序”，这样的话就将最好测试效果的测试程序安全的保存下来。
注意: 在编辑程序的过程中养成经常保存的习惯极为重要，有时一个程序可能要写很长时间，中间万一遇
到停电等意外情况，如果没有及时保存，我们前面所做的工作就会被丢掉。
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:28 of 87
5.
元件注册

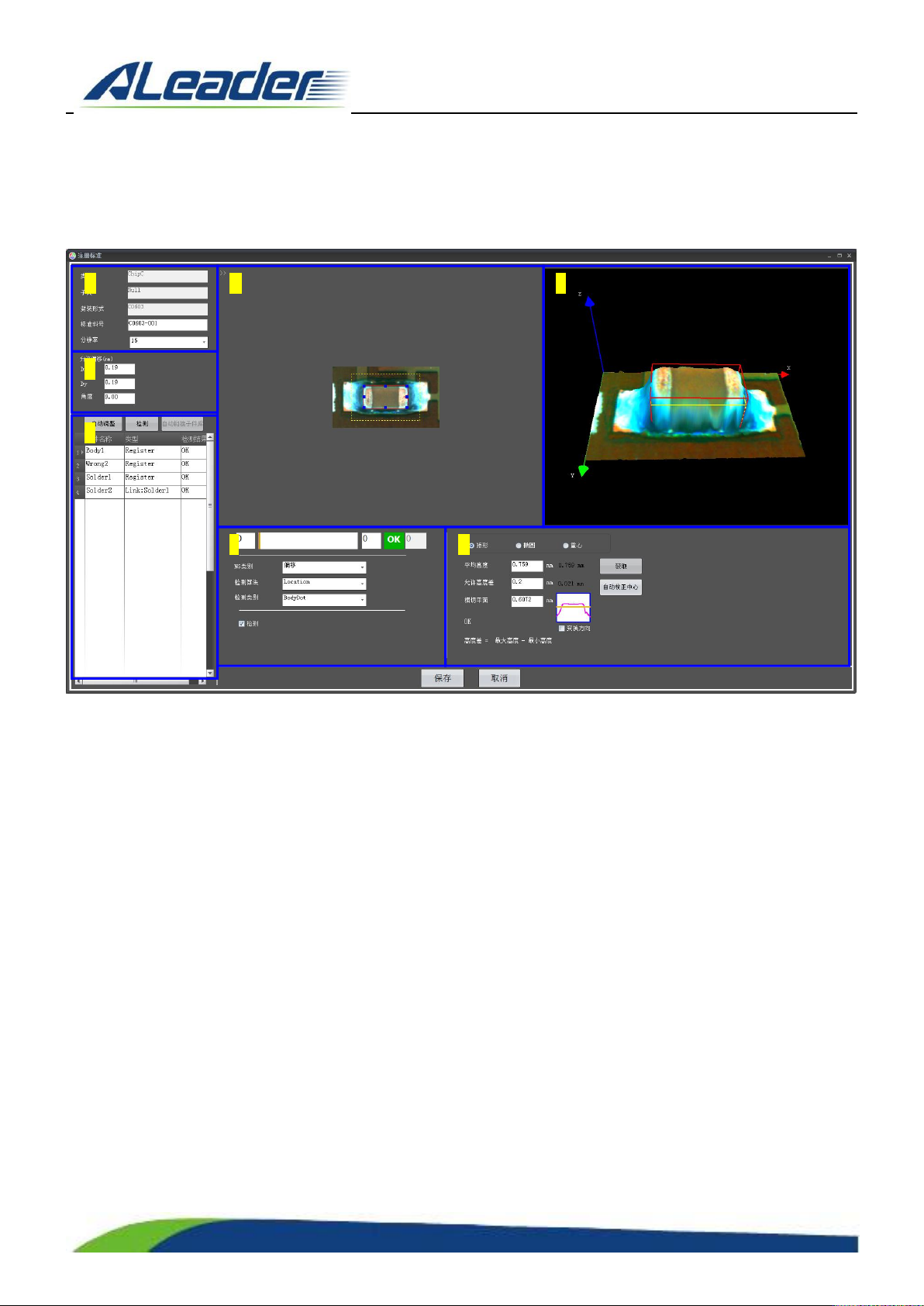

5.1. 元件注册窗口
界面说明
A. 标准详细信息：包括元件的分类、子分类、封装形式、物料号和标准建立的分辨率；
B. 元件允许偏移量：允许元件在 X、Y 方向和角度的偏移范围，如果使用 IPC 标准，则取两者较小值作
为允许偏移范围；
C. 元件检测点列表：元件中的每个检测点为一条数据；
D. 2D 图像：显示元件 2D 图和检测点列表中所选检测点的大小、位置；
E. 3D 图像&效果图：显示元件 3D 图和检测点列表中所选检测点的大小、位置；
F. 检测点信息：检测点的判定范围、NG 类别、检测算法、检测类别、是否检测、是否有极性；
G. 算法参数：检测算法的详细参数设置区域，不同的算法，设置方式也不同。
5.2. SMT 检测模式下元件注册和算法选择
5.2.1.电容
电容，是炉后 PCBA 中最常见的元器件，不具备极性。电容的元件标准包括 1 个本体框、2 个焊点框、1
个错件框。其注册窗体如下：
A
B
C
D
E
F
G
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:29 of 87

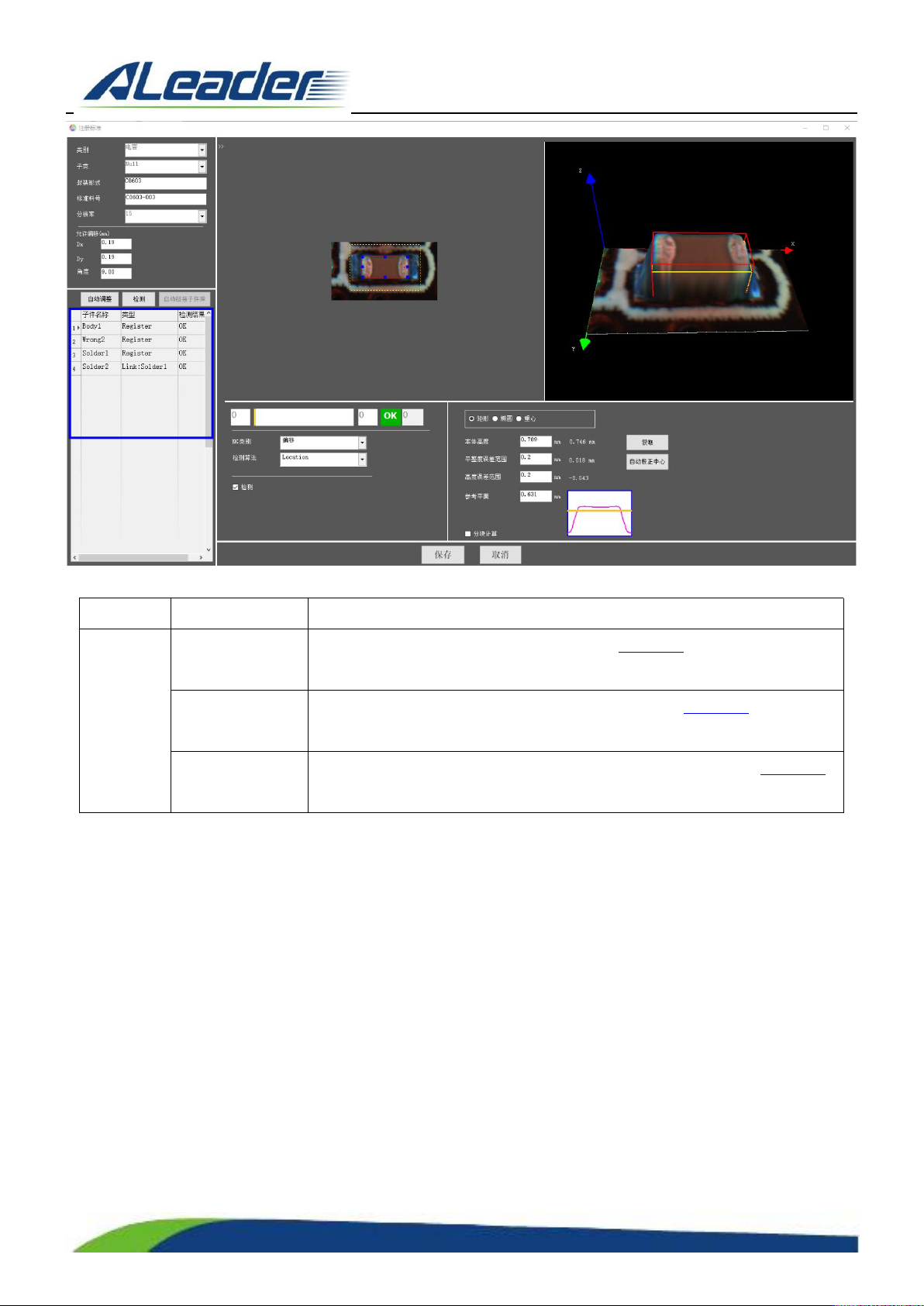

如上图①中为电容的所有检测项。其注册与调试如下：
元件类型
检测项
说明
电容
本体框 Body
本体框用于定位、偏移。其注册与调试见<检测算法>中采用“Location”、
“Match”算法。
焊点框 Solder
焊点框用于检测焊点的爬锡状况。其注册与调试见<检测算法>中采用
“Solder”算法。
错件框 Wrong
错件框用于检测元件是否错件、立碑、缺件。其注册与调试见<检测算法>
中采用“TOC”算法。
5.2.2.电阻
电阻，是炉后 PCBA 中比较常见的元器件，不具备极性。电阻注册标准包括 1 个本体框、2 个少锡框、2
个空焊框、1 个错件（缺件）框。其注册窗体如下：
①
