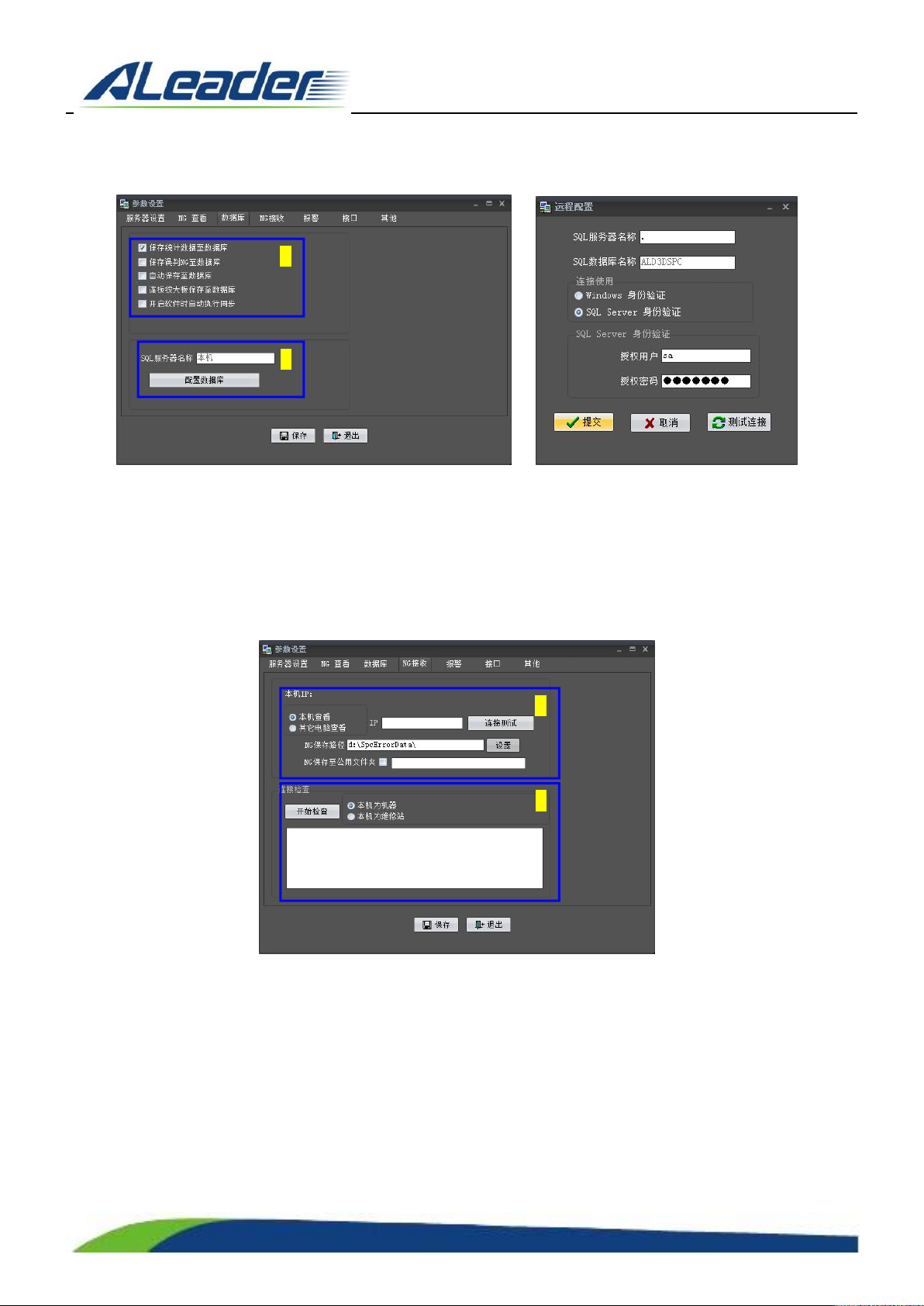

8.2.3.3. 数据库
界面说明：
A. 数据保存：设置数据保存方式；
B. 数据库配置：设置 SQL 数据库（授权用户：sa，授权密码：aleader）；
8.2.3.4. NG 接收
界面说明：
A. NG 接收设置：
1. 本机 IP：当前电脑的 IP 地址；
2. 查看位置：本机查看，即为 NG 在当前电脑查看；其他电脑查看，将 NG 数据发送到设置的 IP 的
电脑查看
3. NG 保存：设置 NG 数据的保存路径；
B. 连接方式检查：设置维修站时使用；
A
B
A
B
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:64 of 87
8.2.3.5. 报警
界面说明：
A. 开启关闭报警和设置报警方式；
B. 设置报警条件，任意一项条件满足，机器就会报警；
8.2.3.6. 接口
界面说明：
A. 输出文件：按照设置的模板保存文件到硬盘，MES 系统从硬盘提取文件，完成设备和 MES 系统的对
接；
B. 对接 MES：按照设置的接口模式，直接将数据发送至 MES 系统；
A
B
A
B
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:65 of 87
8.2.3.7. 其他
界面说明：
A. 条码：设置条码手工输入模式；
B. 语言：设置软件语言：
C. NG 类型：设置 NG 类型的字体大小；
D. GRR、CPK：设置 GRR、CPK 测试数据保存。
8.2.4.
查看报警
界面说明：
配合报警界面使用，当报警界面启用时，满足报警条件，会在此窗口显示详细内容。
A
D
C
B
