如上图①中为电容的所有检测项。其注册与调试如下：
元件类型
检测项
说明
电容
本体框 Body
本体框用于定位、偏移。其注册与调试见<检测算法>中采用“Location”、
“Match”算法。
焊点框 Solder
焊点框用于检测焊点的爬锡状况。其注册与调试见<检测算法>中采用
“Solder”算法。
错件框 Wrong
错件框用于检测元件是否错件、立碑、缺件。其注册与调试见<检测算法>
中采用“TOC”算法。
5.2.2.电阻
电阻，是炉后 PCBA 中比较常见的元器件，不具备极性。电阻注册标准包括 1 个本体框、2 个少锡框、2
个空焊框、1 个错件（缺件）框。其注册窗体如下：
①
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:30 of 87

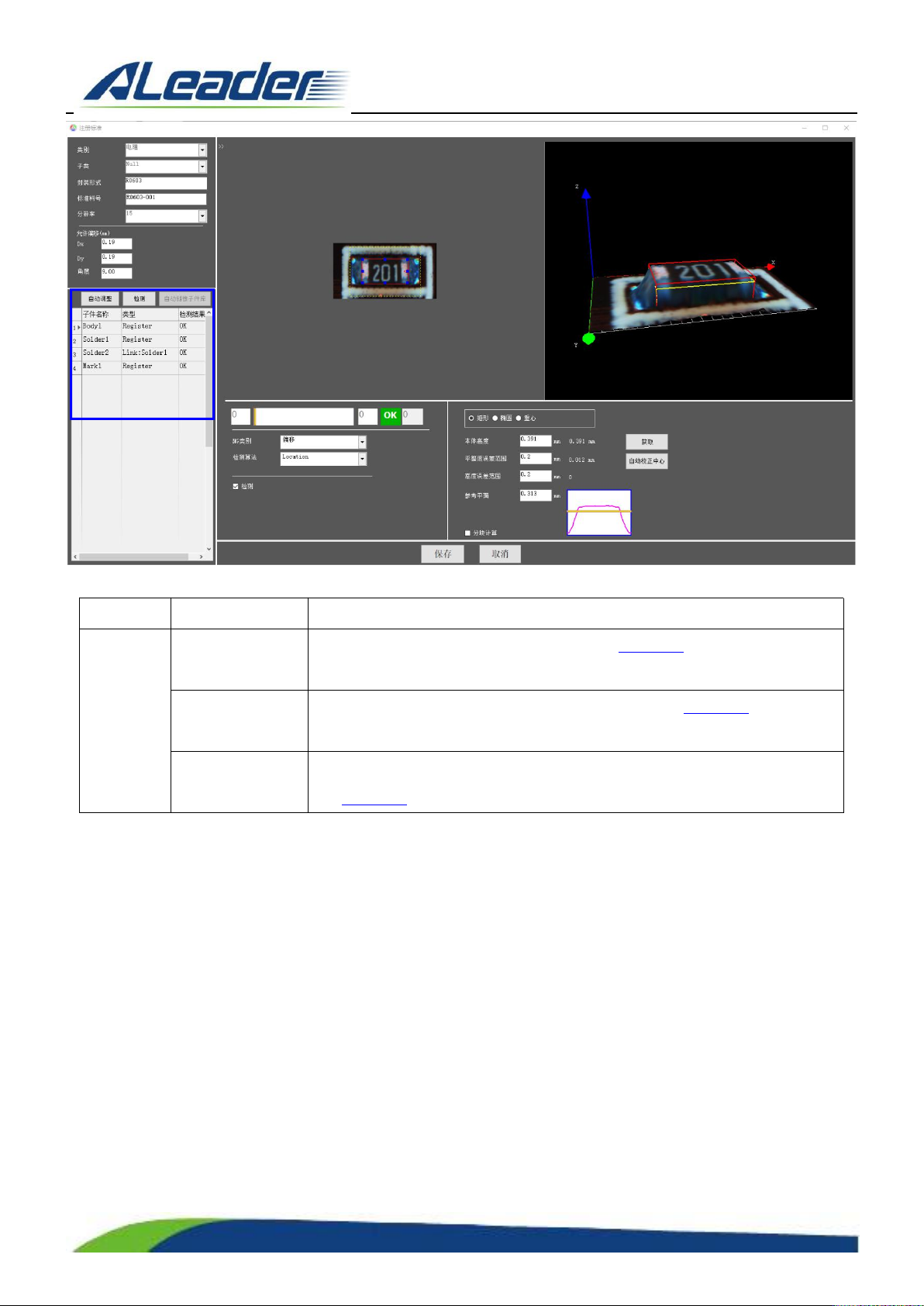

如上图①中为电阻的所有检测项。其注册与调试如下：
元件类型
检测项
说明
电阻
本体框 Body
本体框用于定位、偏移。其注册与调试见<检测算法>中采用“Location”、
“Match”算法。
焊点框 Solder
焊点框用于检测焊点的爬锡状况。其注册与调试见<检测算法>中采用
“Solder”算法。
错件框 Mark
错件框用于检测元件是否错件、立碑、侧立、反白、缺件。其注册与调试
见<检测算法>中采用“OCR”算法。
5.2.3.极性二脚件
极性二脚件，包括具备极性的二脚件、二极管等元件，该类元件也是炉后焊锡的常见的元器件。该类元件
器件具备极性（方向性），有的带有丝印，丝印多为模糊丝印；有的带有极性标志，极性标志多是元件的某个固
定区域。其注册窗体如下：
①
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:31 of 87

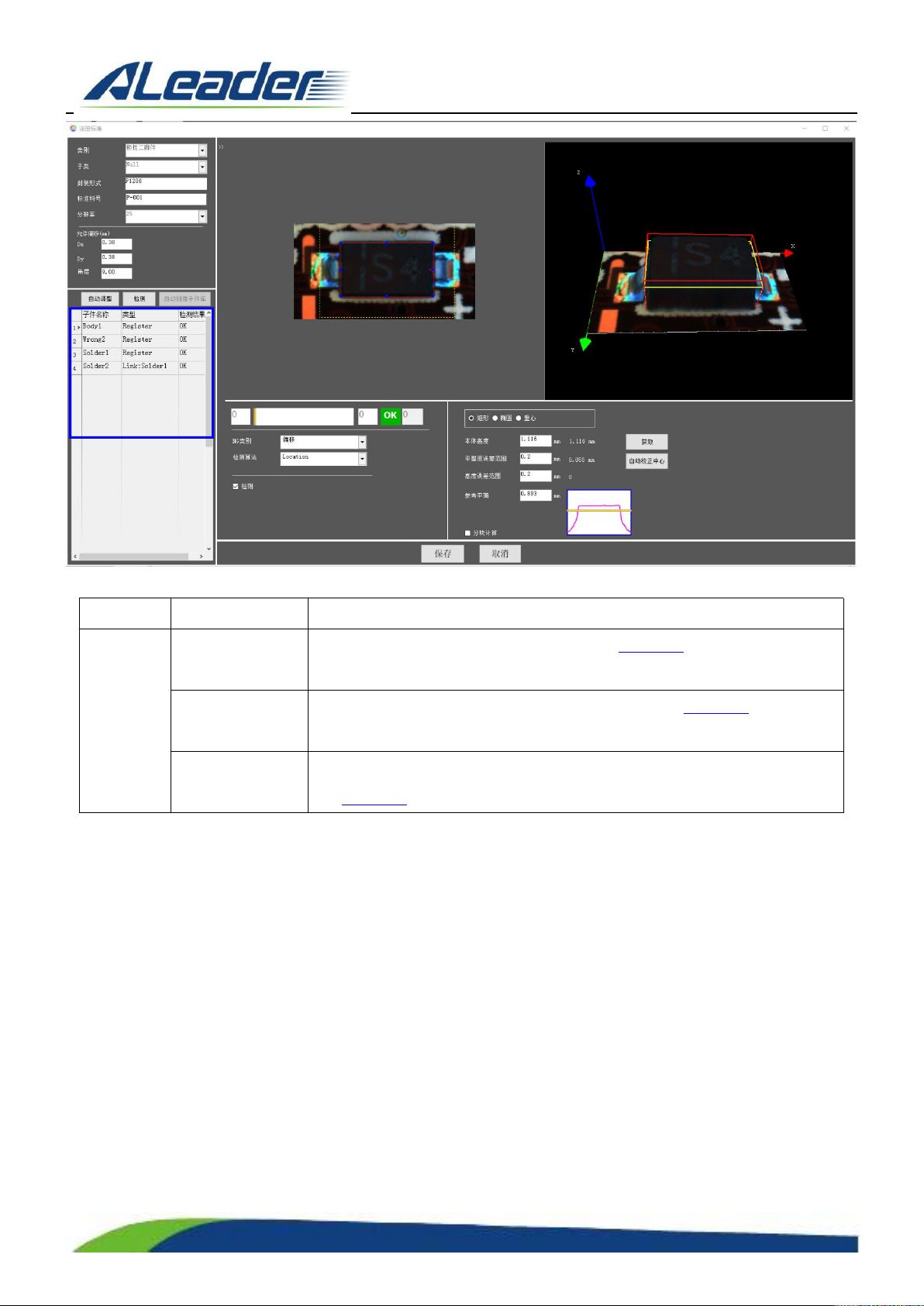

如上图①中为极性二脚件的所有检测项。其注册与调试如下：
元件类型
检测项
说明
极性二脚
件
本体框 Body
本体框用于定位、偏移。其注册与调试见<检测算法>中采用“Location”
算法。
焊点框 Solder
焊点框用于检测焊点的爬锡状况。其注册与调试见<检测算法>中采用
“Solder”、“Solder2”、“Other”算法。
错件框
Wrong/Mark
错件框用于检测元件是否错件、反向、立碑、侧立、缺件。其注册与调试
见<检测算法>中采用“TOC”、“OCR”算法。
提示：当极性二脚件的本体具备丝印时，极性框与错件框为同一检测框。
5.2.4.三极管
三极管，是炉后常见的元件之一。该类元件具备方向性、有丝印、3 个引脚、具备极性标志。其注册窗体如下：
①
