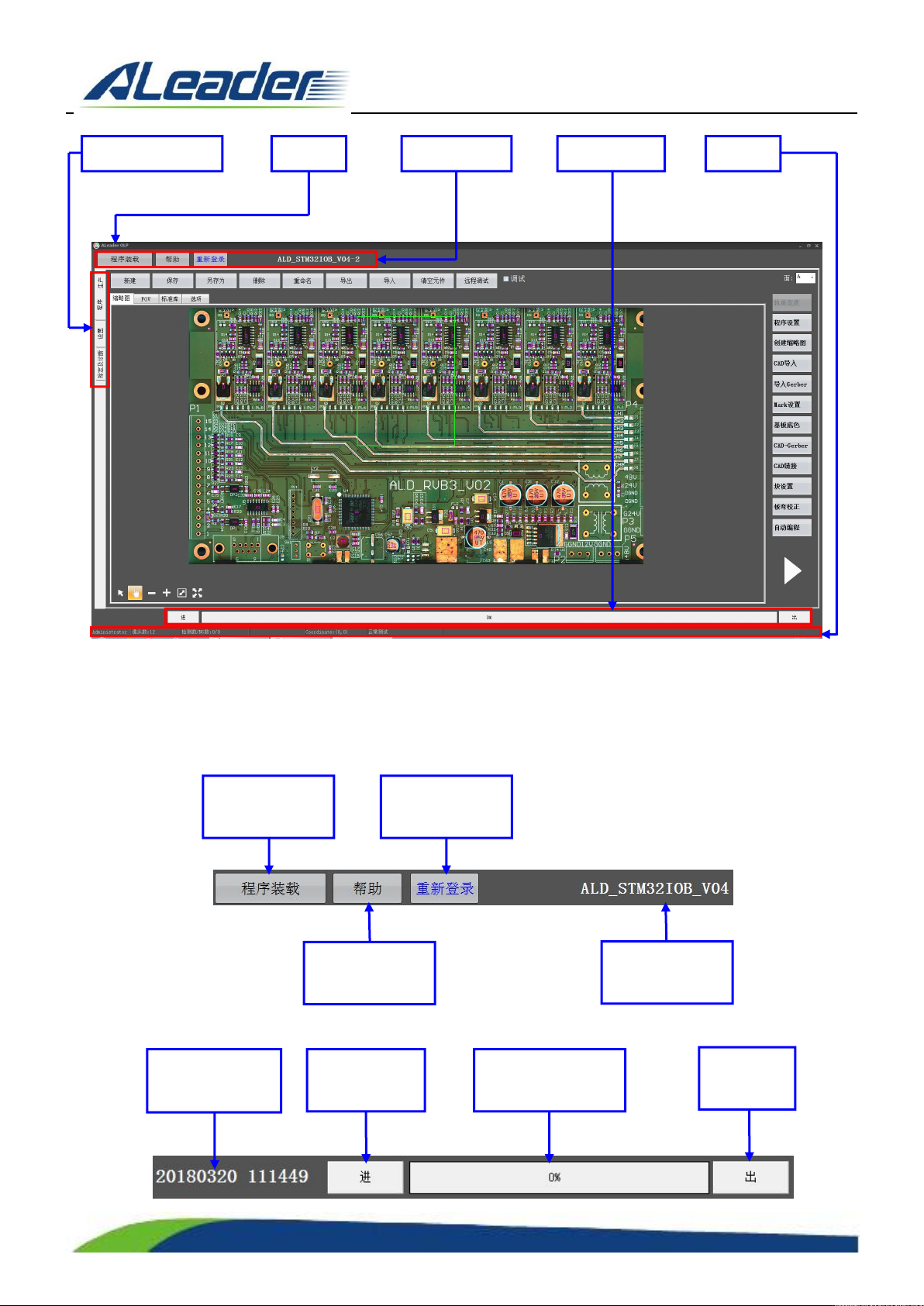

1. 标题栏：
Aleader 3DAOI：3D AOI 主程序；
ALeader OLP：指 ALeader 离线编程软件；
2. 主界面功能：
3. 测试进度条：
PCB 板 移 至
进板口
PCB 板 移
至出板口
显 示 机 器 中是 否
有板，和测试进度
当 前 测 试 完 成
的 PCB 条码
标题栏
主界面功能
功能页面选项卡
测试进度条
状态栏
装载、调用已制
作完成的程序
查看 软 件版 本
等信息
重新 选 择登 录
模式并登陆
软件 当 前装 载
的程序名称
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:14 of 87

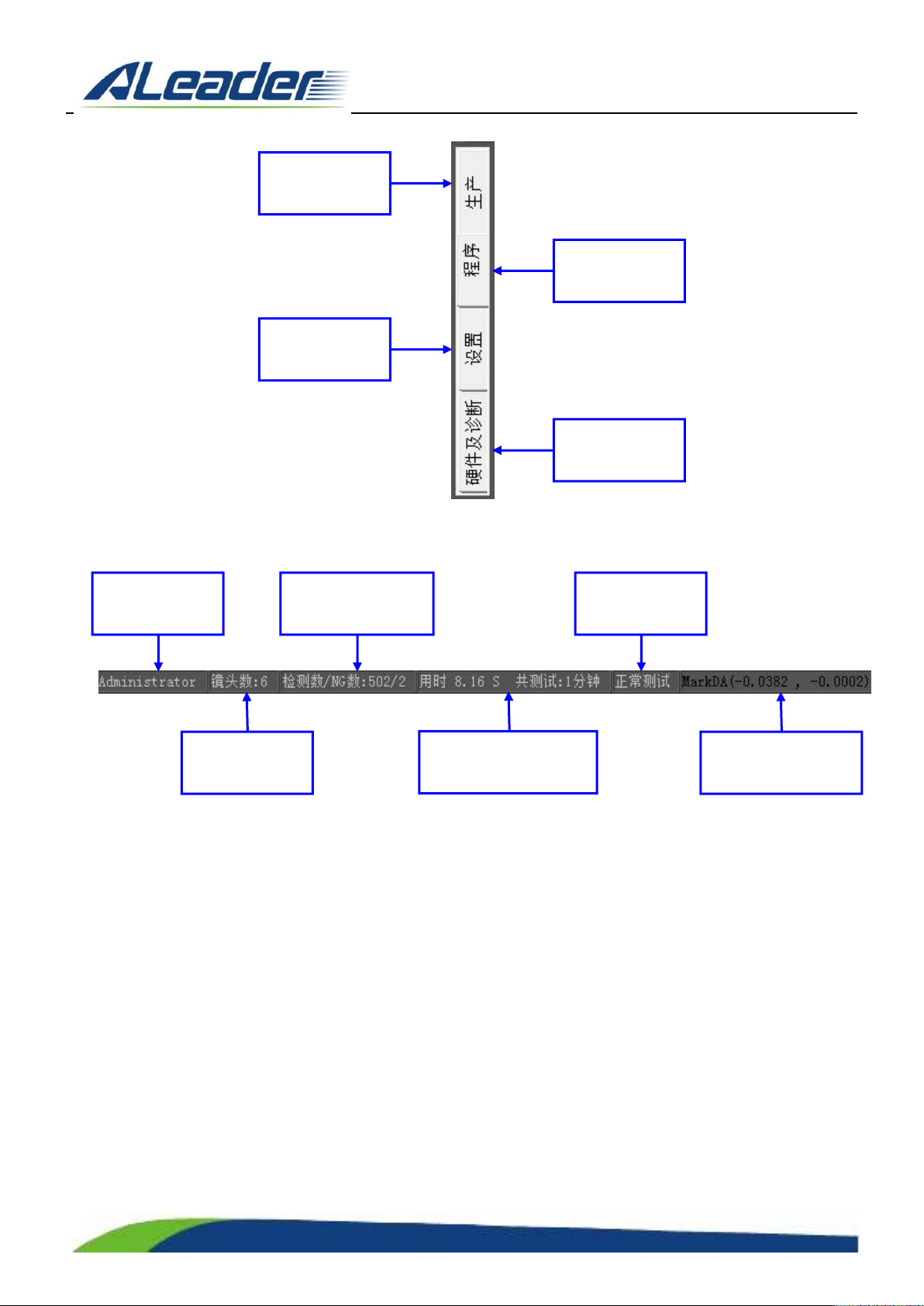

4. 功能页面菜单：
5. 状态栏：
生产 和 过程 信
息设置
程序 制 作和 设
置
软件 和 用户 信
息设置
机器 硬 件设 置
和诊断
登录用户类型
当前 程 序总 镜
头数量
当 前 程 序 的 检 测
点数量和 NG 数量
测试状态
当前 PCB 板的检测时
间和程序总测试时间
当前 PCB 板测试时
Mark 点的偏移量
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:15 of 87
4.
测试程序制作
4.1. 程序制作方法
测试程序制作，根据提供的数据差异，一般有以下制作程序的方式：
1. 有 Gerber 数据导入，使用 Gerber 数据制作程序；
2. 无 Gerber 数据导入，不使用 Gerber 数据制作程序；
3. 空板扫描焊盘，使用空板扫描焊盘，使用扫描的焊盘数据代替 Gerber 数据制作程序。
4.1.1.
无
Gerber
导入制作程序
4.1.1.1. 流程图
新建程序
程序面设置
Mark 点设置
CAD 导入
基板底色
CAD 制作程序
调试程序
手动制作程序
保存程序
保存程序 2
正常测试
NG 查看
