1) X0、Y0 设置：
将镜头中心移动到 PCB 的右下角，如图：
在软件原点区域选择“当前位置”，确定保存。
2) W0 设置：
调整轨道至任意宽度；
用游标卡尺测量 W 轴实际宽度，点“设置 W 轴原点”，在弹出的界面中输入测量的宽度，如图：
单击“保存”，软件会自动计算 W 轴原点。
3. 软件限位设置：
鼠标置于软件限位各方向输入栏内，会提示“双击自动设置参数”， 操作后，等待运动停止，此时，点击
“当前位置”，确定保存，软件会自动在当前坐标位置往反方向退回 3mm。逐一将 XMin、XMax、YMin、
YMax 设置好，至此参数设置完成。
7.3.2.程序保存
1. 本机：程序保存在本地软件目录 Data 文件夹中；
镜头中心移动
到 PCB 右下角
在这里输入测量的实
际宽度后，点“保存”
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:49 of 87
2. 服务器：程序保存到服务器，需设置服务器 IP 或名称；
3. 测试连接：检测服务器 IP 是否通畅（使用服务器保存程序时可用）。
7.3.3.SMEMA
1. 测试后出板：测试完后 PCB 板直接流到后接驳台；
2. 查看后出板：测试完后，还需要查看完测试结果才出板；
3. 发送 OK\NG 信号：选择此功能，测试完成后 OK\NG 信号，发送到后接驳台；
4. NG 报警：选择“测试后出板”模式时，测试结果如果不是 PASS，机器会报警；
5. 信号保持时间：设置机器对 OK/NG 信号的保持时间，默认缺省；
7.3.4.
条码器设置
1. 设置条码枪数量：点击“设置”按钮，设置条码解码器的数量；
2. 设置扫描枪端口：选择 条码解码器 对应的 COM3（注意：COM1、COM2 已经被 ALeader AOI 软件占用！），
“波特率”是衡量通信速度的参数，默认 9600 或 115200；“数据位数”是衡量通信中实际数据位的参数，
默认 8；“校验位”在串口通信中一种简单的检错方式，默认设置为 n；“停止位”表示单个包的最后一位，
默认为 1；
3. “打开扫描枪字符”默认为“T”；“关闭扫描枪字符”默认为“P”；如有需要，请自行修改；其后的“回车
符号”与“换行符号”勾选后，将自动在命令输入后自动添加对应的指令；
4. “扫描前清除未读取条码”选择后，将在下次扫描前自动清除上次扫描的条码内容；
5. “未扫描到条码是报警”选择后，将在未读取到条码时，软件报警；
6. “条码枪扫描一个条码后自动关闭，需要再次打开”选择后，将只读取一次条码，然后条码枪关闭，关闭
后需要手动打开，正常使用时，请不要选择此项；
地址： 东莞市东城区牛山金鸡岭兴华工业园
F
栋
电话：
+86-0769-22629057
传真：
+86-0769-22629107
Http:www.aleader.hk TEL:0769-22620377 22620877 FAX:0769-22629107 Page:50 of 87
7. 条码枪连接好后，请根据需要对以上内容进行设置，然后点击绿色区域的“连接”按钮，此时软件将连接
条码枪，点击“打开扫描枪”按钮将打开条码枪，如设置正常，条码枪的扫描灯将开始工作；如需要关闭
条码枪，请点击“停止扫描枪”按钮关闭扫描枪的扫描灯，然后点击“断开”按钮断开连接；
8. “接收”按钮可以在条码枪打开时，接收条码枪的数据显示在绿色区域下的空白处；
9. “发送”按钮可以将按钮前空白处的指令发送给条码枪；
10. 扫面枪端口设置处“COM3”端口为使用端口，波特率应为“115200”；

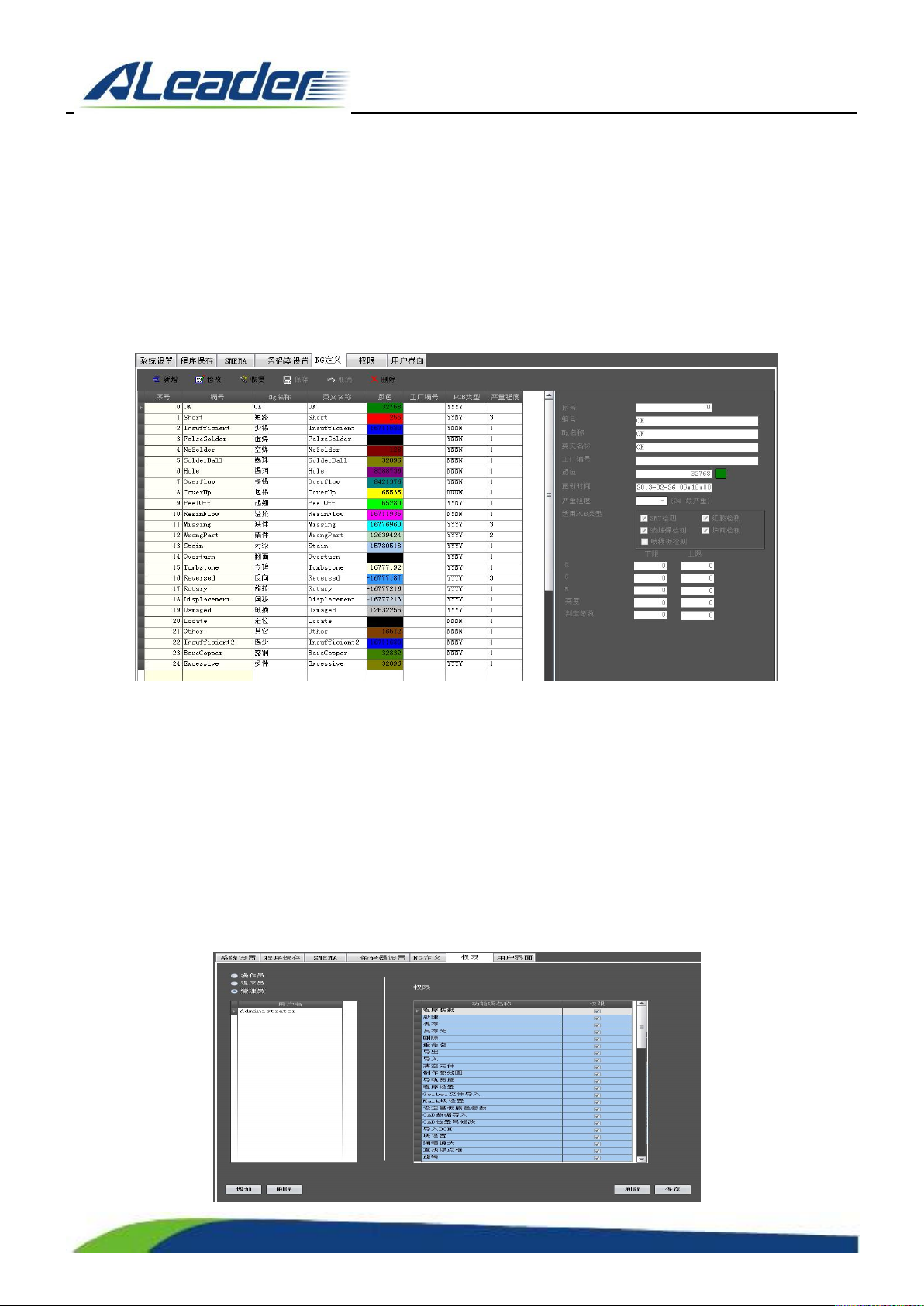

7.3.5.NG 定义
1. 新增：可新增 NG 类型；
2. 修改：可对当前行的 NG 类型及检测项默认参数在窗口右边进行修改,，修改完毕后要保存才生效；
3. 恢复：可通过点击“恢复”将所有 NG 定义为出厂设定；
4. 保存：新增或修改时可通过此按钮保存设定值；
5. 取消：新增或修改时可通过此按钮取消设定值；
6. 删除：可通过此按钮删除自定义的 NG 类型；
7.3.6.
权限
用于设置权限，可以设置用户名列表中的“管理员”、“程序员”与“操作员”相关的权限。
