Kurzbeschreibung
Übersicht Teile Lieferumfang
Long Board Option 15

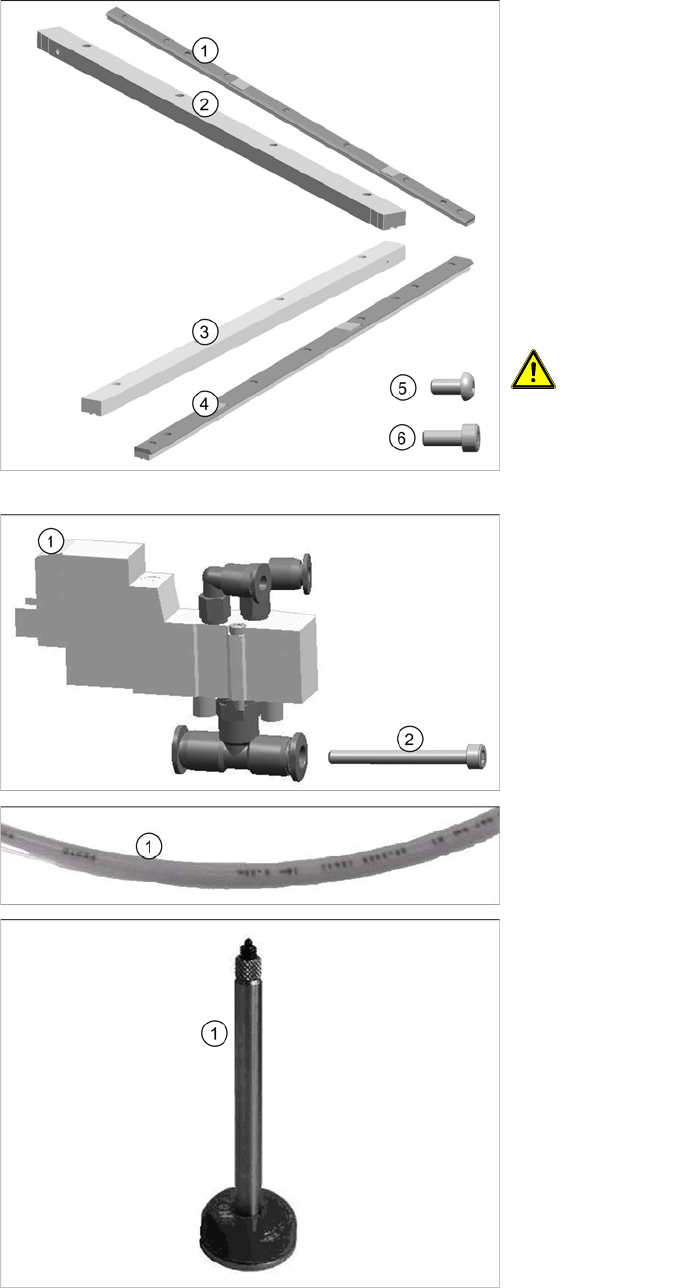

2.2.3 Übersicht Teile
1. Klemmleiste 599R (rechts) komplett [03088196-xx]
(incl. 7 Schrauben (5))
2. Führungsleiste AB R [03088180-xx]
3. Führungsleiste AB L [03088179-xx]
4. Klemmleiste 599L (links) komplett [03088191-xx]
(incl. 7 Schrauben (5))
5. Linsenkopf-Innensechskantschraube für die Monta-
ge der Klemmleiste (DIN-EN-ISO7380-M3x6-12.9)
[00200240-xx] (7x pro Klemmleiste)
6. Zylinderkopf-Innensechskantschraube für die Monta-
ge der Führungsleiste an der Wange (ISO4762-
M3x8-A2-70)
VORSICHT!
Verwenden Sie zur Montage der Klemmleisten auf den
Führunglsleisten ausschließlich diese Linsenkopf-In-
nensechskantschrauben. Ansonsten besteht Kopfcrash-
gefahr!
1. Ventileinheit Stopper komplett [03084466-xx] (incl. 2
Schrauben (2))
2. 2x Zylinderkopf-Innensechskantschraube für die
Montage des Ventils (ISO4762-M1,6x16-A2-70)
[03042521-xx]
1. Druckluftschlauch PUN-3x0,5-BL [03053429-xx]
1. LP-Unterstützer gefedert 94 mm [03082256-xx]
Kurzbeschreibung
Lieferumfang Übersicht Teile
16 Long Board Option

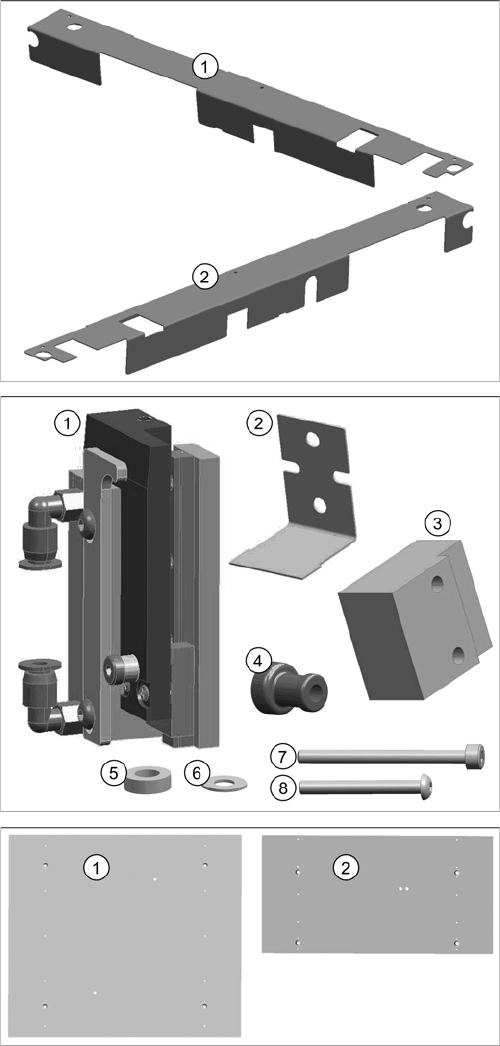

1. Deckel 2 rechts Stopperleiste LBO SX12
[03091990-xx]
2. Deckel 2 links Stopperleiste LBO SX12
[03091991-xx]
1. Stopper 25 SX pneumatisch komplett [03084034-xx]
2. Blech [03084255-xx]
3. Distanz LBO [03091992-xx]
4. Stützhülse [03085311-xx]
5. Distanzscheibe (M3, H = 2 mm) [03092259-xx]
6. Unterlegscheibe (H = 0,5 mm, DIN125-A-3,2-
140HV-A2) [00316904-xx]
7. Zylinderkopf-Innensechskantschraube für die Monta-
ge des Stoppers (ISO4762-M3x35-A2-70)
[03043114-xx]
8. Linsenkopf-Innensechskantschraube für die Monta-
ge des Stoppers (DIN-EN-ISO7380-M3x25-A2-70)
[03045198-xx]
1. Hubtischplatte LBO B2 ET (Einzeltransport)
[03070780-xx]
2. Hubtischplatte LBO B2 DT (Doppeltransport)
[03070791-xx]
Einbau der Long Board Option
Übersicht
Long Board Option 17
3 Einbau der Long Board Option
3.1 Übersicht
3.2 Klemmleisten vorbereiten
Teileübersicht der Klemmleisten
HINWEIS
Einfachtransport
Der Einbau der Option wird nachfolgend beispielhaft an einem Doppeltransport beschrieben.
Der Einbau an einem Einzeltransport erfolgt, soweit nicht anders erwähnt, analog zur Spur 1
des Doppeltransports.

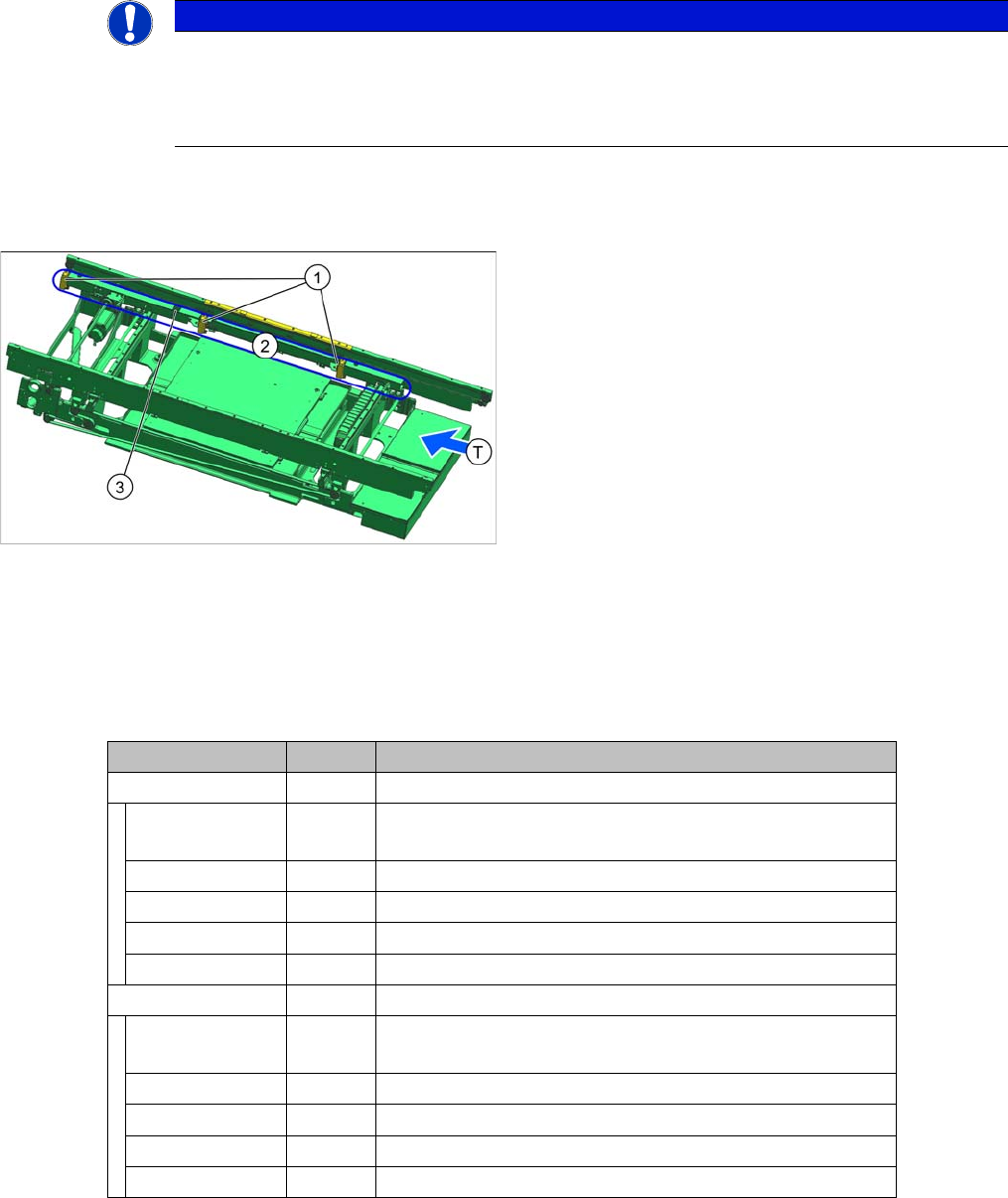

Übersicht Einzeltransport SX1/SX2 (FS02)
1. Standardstopper
2. Sensorleiste
3. Einbauposition des neuen Stoppers
T = Transportrichtung
Art.-Nr. Menge Bezeichnung
03088191-xx Klemmleiste links 599 komplett
00200240-xx 7 Linsenkopf-Innensechskanntschraube (DIN-EN-ISO7380-
M3x6-12.9)
03064824-xx 2 Federstahlplättchen Höhenreferenzlauf
00317829-xx 2 Positionsmarke
03088194-xx 1 Klemmleiste gummiert links 599 (Oberteil)
03088192-xx 1 Führungsleiste links 599 (Unterteil)
03088196-xx Klemmleiste rechts 599 komplett
00200240-xx 7 Linsenkopf-Innensechskanntschraube (DIN-EN-ISO7380-
M3x6-12.9)
03064824-xx 2 Federstahlplättchen Höhenreferenzlauf
00317829-xx 2 Positionsmarke
03088199-xx 1 Klemmleiste gummiert rechts 599 (Oberteil)
03088197-xx 1 Führungsleiste rechts 599 (Unterteil)
