Einbau der Long Board Option
Klemmleisten vorbereiten
18 Long Board Option
Übersicht
Aufbau der Klemmleisten
► Zerlegen Sie die Klemmleisten in Ober- und Unterteil. Lösen Sie dazu die Schrauben (5) und neh-
men Sie das Oberteil ab. Achten Sie darauf die Teile der einzelnen Leisten getrennt zu halten.
► Wiederholen Sie diese Schritte für alle Klemmleisten.

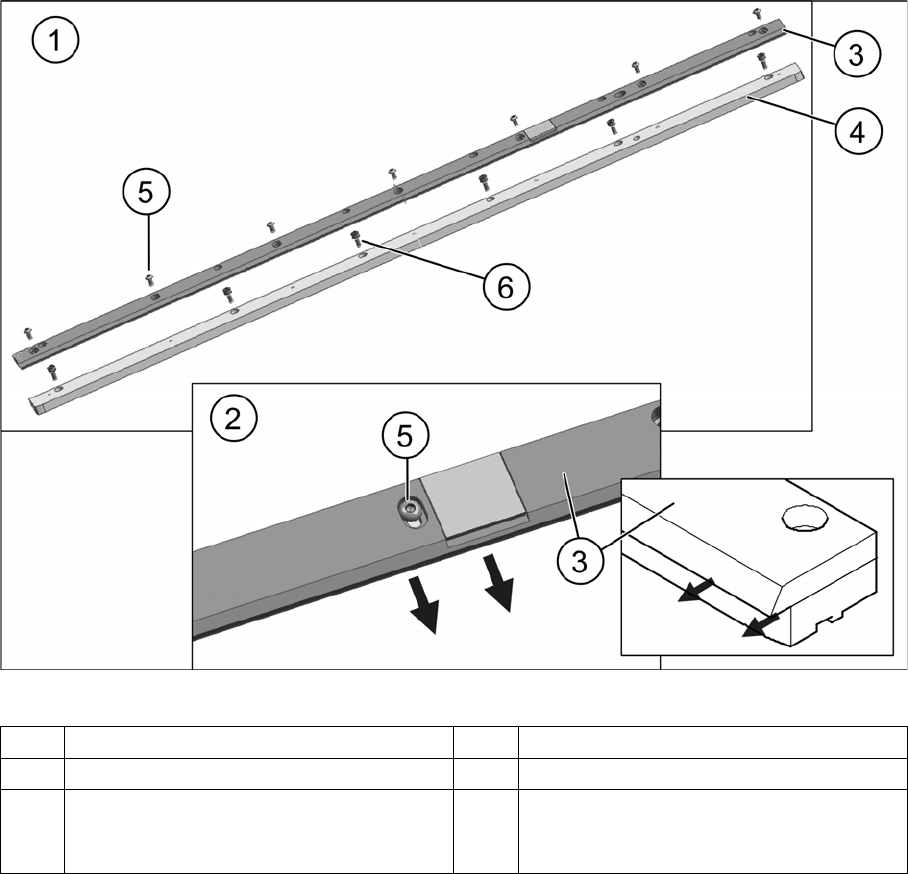

1 Klemmleiste zerlegt 2 Klemmleiste Detailansicht
3 Oberteil der Klemmleiste 4 Unterteil der Klemmleiste
5 Linsenkopf-Innensechskantschrauben zur
Befestigung des Oberteils am Unterteil
6 Zylinderkopf-Innensechskantschrauben
zur Befestigung der Leiste an der Trans-
portwange
Einbau der Long Board Option
Einbau der Führungs- und Anschlagleisten
Long Board Option 19
3.3 Einbau der Führungs- und Anschlagleisten
Überblick
Einbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 7].
1. Klemmleiste 599R (rechts) komplett [03088196-xx]
(incl. 7 Schrauben (5))
2. Führungsleiste AB R [03088180-xx]
3. Führungsleiste AB L [03088179-xx]
4. Klemmleiste 599L (links) komplett [03088191-xx]
(incl. 7 Schrauben (5))
5. Linsenkopf-Innensechskantschraube (DIN-EN-
ISO7380-M3x6-12.9) [00200240-xx] für die Montage
der Klemmleiste (7x pro Klemmleiste, vormontiert)
6. Zylinderkopf-Innensechskantschraube (ISO4762-
M3x8-A2-70) [03042542-xx] für die Montage der
Führungsleiste an der Wange
Fehlende Schrauben nehmen Sie von den alten
Führungsleisten ab.
VORSICHT!
Verwenden Sie zur Montage der Klemmleisten auf den
Führunglsleisten ausschließlich die Linsenkopf-In-
nensechskantschrauben. Ansonsten besteht Kopfcrash-
gefahr!
Umbau der Stopper, Anschlag- und Führungsleisten
(nicht maßstabsgerecht)
Das Bild zeigt schematisch den nachfolgend beschrie-
benen Umbau der Anschlag- und Führungsleisten.
A = Doppeltransport ohne LBO
B = Doppeltransport mit LBO
1. Transportspur 1 bzw. Einzeltransport
2. Transportspur 2
