Einbau der Long Board Option
LP-Unterstützer
Long Board Option 25
3.7 LP-Unterstützer
Bei der "Long Board Option" kann die eingefahrene Platine im Bereich zwischen Standard-Stopper-Po-
sition und der Stopper-Position der LBO auf einer Länge von ca. 60 mm nicht geklemmt werden. Durch
den Einsatz einer längeren Hubtischplatte wird die Unterstützung von unten zwar gewährleistet, es fehlt
jedoch die Klemmkante an der Transportkante oben. Darum müssen in diesem Bereich spezielle
Unterstützungspins verwendet werden.
Übersicht
Einbau der LP-Unterstützer
► Die benötigte Länge der LP-Unterstützer ist abhängig von der erwarteten Wölbung der zu verarbei-
tenden Leiterplatten. Stellen Sie daher die zur Verfügung stehenden LP-Unterstützer so ein, dass
Sie eine evtl. vorhandene Wölbung der Platte nachbilden. Bringen Sie dazu die Pins (ohne Magnet-
schutzscheibe) auf eine glatte Fläche und justieren Sie die Länge mit einem Messschieber (Schieb-
lehre).
► Beginnen Sie mit 2 LP-Unterstützern, welche Sie auf 94,2 mm Gesamtlänge einstellen.
► Stellen Sie die weiteren LP-Unterstützer entsprechend der zu erwartenden Wölbung ein.
Die Länge der weiteren LP-Unterstützer muss entsprechend der erwarteten Wölbung der Leiterplat-
ten eingestellt werden. (z. B.: 2x94,5 mm, 2x94,8 mm, 2x95,2 mm, usw.)

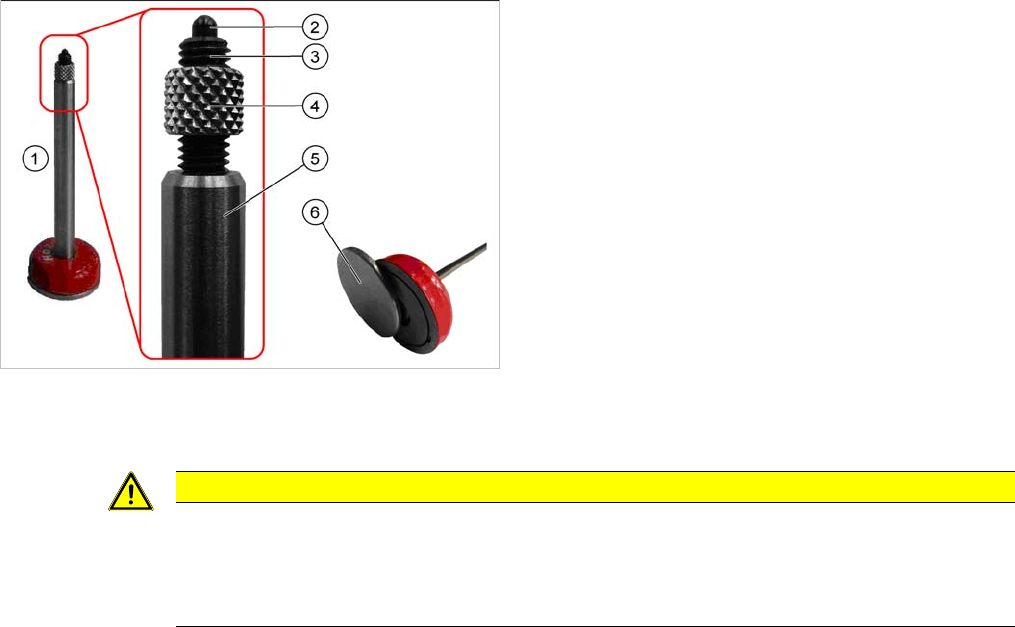

1. LP-Unterstützer gefedert 94 mm [03082256-xx]
2. Gefederter Pin
3. Druckfederstück
Dieses kann mit dem M5-Gewinde in die
Druckstückaufnahme eingedreht werden um die
Gesamtlänge des LP-Unterstützers einzustellen. Die
Federkraft beträgt 3 N (Anfang) bis 10 N (Ende).
4. Hülse
Diese dient als Kontermutter zum Fixieren des einge-
schraubten Druckfederstückes.
5. Druckstückaufnahme
6. Metallscheibe zum Schutz des Magneten
Diese muss vor der Verwendung in der Maschine
entfernt werden.
VORSICHT
Metallscheibe entfernen
Achten Sie darauf, dass auf der Unterseite des LP-Unterstützers zum Schutz des Magneten
eine Metallscheibe angebracht ist.
► Diese Metallscheibe muss vor der Verwendung in der Maschine entfernt werden!
Einbau der Long Board Option
LP-Unterstützer
26 Long Board Option
► Stellen Sie die benötigten LP-Unterstützer in den vorderen Bereich der Hubtischplatte.
Die kürzeren LP-Unterstützer stehen jeweils in der Nähe der Transportwangen.
Den längsten LP-Unterstützer stellen Sie genau in die Mitte zwischen die beiden Transportwangen,
so dass Sie eine evtl. vorhandene Wölbung der Platte nachbilden.
Führen Sie einen Test durch:
► Fahren Sie dazu eine möglichst stark verwölbte Platte in den Transport ein.
► Klemmen Sie die Platte.
► Öffnen Sie die Haube und testen Sie durch Drücken auf die Leiterplatte. Die LP-Unterstützer müssen
an der Platte anliegen oder diese leicht nach oben wölben.
Sehen Sie dazu auch...
4.1 Parallelität und Höhe der Hubtischplatte einstellen [ ➙ 29]

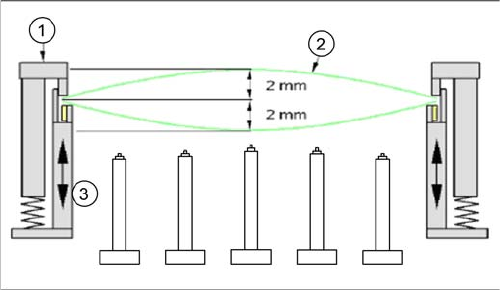

1. Feste Klemmkante
2. Leiterplatte
3. Bewegliche Klemmvorrichtung
Einbau der Long Board Option
Abschließende Arbeiten
Long Board Option 27
3.8 Abschließende Arbeiten
► Befestigen Sie lose Kabel ggf. mit Kabelbindern.
► Wiederholen Sie den gesamten Umbau ggf. an Spur 2 eines Doppeltransports.
► Montieren Sie die neuen Abdeckbleche an den Sensorleisten.
- Deckel 2 rechts Stopperleiste LBO SX12 [03091990-xx]
- Deckel 2 links Stopperleiste LBO SX12 [03091991-xx]
► Schalten Sie die Maschine wieder ein.
► Kalibrieren Sie die Hubtischmotoren. (Siehe Hubtischmotoren im SX1/2-Transport kalibrieren)
Das Kalibrieren der Hubtischmotoren ist aufgrund der neuen schwereren Hubtischplatten nötig.
► Führen Sie einen Test der Stopper durch.
Aktivieren der Option LBO
VORSICHT
Kabel nicht beschädigen
► Achten Sie immer darauf, dass die Kabel nirgends scheuern, gequetscht oder geknickt wer-
den können.
► Aktivieren Sie am SIPLACE-PRO-Linienrechner die
Lizenz für diese Option. Beziehen Sie dazu vom Li-
zenzportal der ASM-AS-Internetseite mit Hilfe des
beiliegenden Zertifikats "Long Board MC"
[00116710-01] den Lizenzschlüssel.
Kontaktieren Sie bei Fragen zur Lizenz den SI-
PLACE-Service.
