Einbau der Long Board Option
Klemmleisten vorbereiten
18 Long Board Option
Übersicht
Aufbau der Klemmleisten
► Zerlegen Sie die Klemmleisten in Ober- und Unterteil. Lösen Sie dazu die Schrauben (5) und neh-
men Sie das Oberteil ab. Achten Sie darauf die Teile der einzelnen Leisten getrennt zu halten.
► Wiederholen Sie diese Schritte für alle Klemmleisten.
1 Klemmleiste zerlegt 2 Klemmleiste Detailansicht
3 Oberteil der Klemmleiste 4 Unterteil der Klemmleiste
5 Linsenkopf-Innensechskantschrauben zur
Befestigung des Oberteils am Unterteil
6 Zylinderkopf-Innensechskantschrauben
zur Befestigung der Leiste an der Trans-
portwange
Einbau der Long Board Option
Einbau der Führungs- und Anschlagleisten
Long Board Option 19
3.3 Einbau der Führungs- und Anschlagleisten
Überblick
Einbau
► Schalten Sie die Maschine aus und sichern Sie diese gegen Wiedereinschalten. Beachten Sie dazu
Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 7].
1. Klemmleiste 599R (rechts) komplett [03088196-xx]
(incl. 7 Schrauben (5))
2. Führungsleiste AB R [03088180-xx]
3. Führungsleiste AB L [03088179-xx]
4. Klemmleiste 599L (links) komplett [03088191-xx]
(incl. 7 Schrauben (5))
5. Linsenkopf-Innensechskantschraube (DIN-EN-
ISO7380-M3x6-12.9) [00200240-xx] für die Montage
der Klemmleiste (7x pro Klemmleiste, vormontiert)
6. Zylinderkopf-Innensechskantschraube (ISO4762-
M3x8-A2-70) [03042542-xx] für die Montage der
Führungsleiste an der Wange
Fehlende Schrauben nehmen Sie von den alten
Führungsleisten ab.
VORSICHT!
Verwenden Sie zur Montage der Klemmleisten auf den
Führunglsleisten ausschließlich die Linsenkopf-In-
nensechskantschrauben. Ansonsten besteht Kopfcrash-
gefahr!
Umbau der Stopper, Anschlag- und Führungsleisten
(nicht maßstabsgerecht)
Das Bild zeigt schematisch den nachfolgend beschrie-
benen Umbau der Anschlag- und Führungsleisten.
A = Doppeltransport ohne LBO
B = Doppeltransport mit LBO
1. Transportspur 1 bzw. Einzeltransport
2. Transportspur 2
Einbau der Long Board Option
Einbau des Stoppers
20 Long Board Option
► Demontieren Sie die im Bild durchgestrichenen Anschlagleisten.
► Montieren Sie an der linken Transportwange von Spur 1 das Unterteil der Anschlagleiste 599L. Ver-
wenden Sie dazu die Zylinderkopf-Innensechskantschrauben [03042542-xx]. Fehlende Schrauben
nehmen Sie von den alten Führungsleisten ab.
► Montieren Sie das Oberteil auf das Unterteil der Anschlagleiste 599L. Verwenden Sie dazu die Lin-
senkopf-Innensechskantschrauben [00200240-xx].
► Wiederholen Sie diese Schritte für folgende Teile:
Führungsleiste AB L [03088179-xx] (linke Transportwange von Spur 1)
Anschlagleiste 599R [03088196-xx] (rechte Transportwange von Spur 1)
Führungsleiste AB R [03088180-xx] (rechte Transportwange von Spur 1)
► Wiederholen Sie diese Schritte am Doppeltransport für Spur 2.

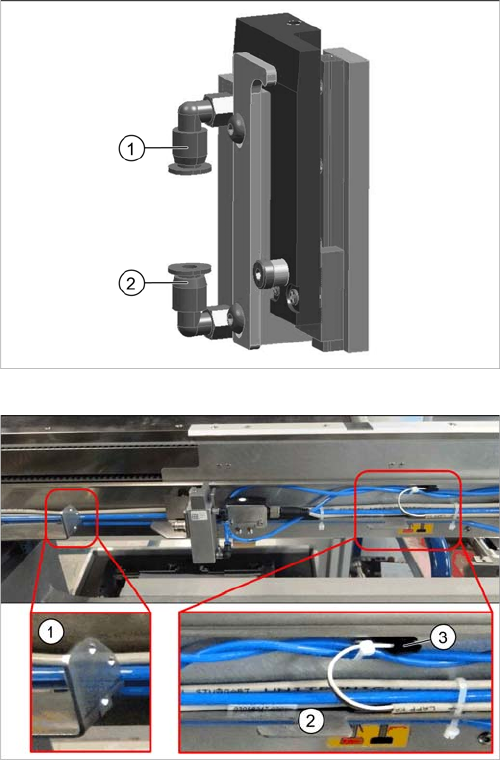

3.4 Einbau des Stoppers
Übersicht
Stopper Anschlüsse
1. Anschluss für "Stopper nach unten"
2. Anschluss für "Stopper nach oben"
Einbaupositionen
1. Einbauposition Stopper
2. Einbauposition Ventileinheit
3. Anschlusskabel Ventileinheit
