Einbau der Long Board Option
Einbau der Ventileinheit
22 Long Board Option
3.5 Einbau der Ventileinheit
Übersicht
Ventileinheit montieren

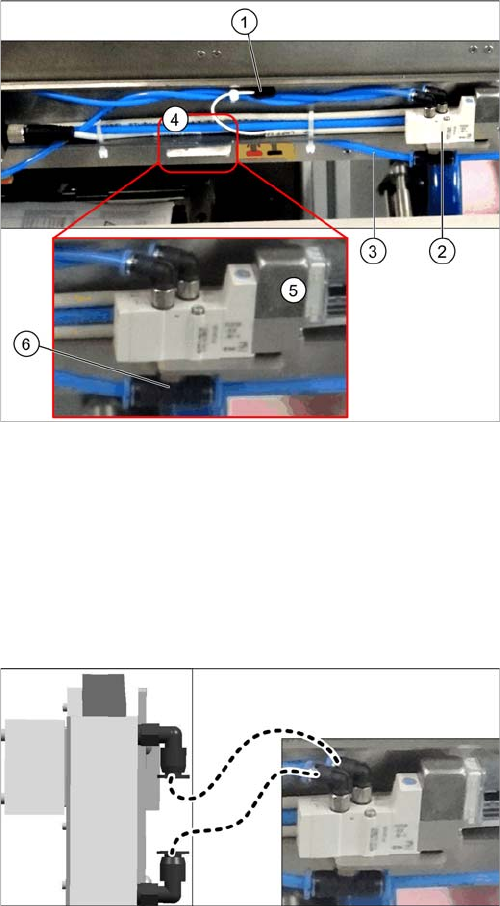

► Montieren Sie die Ventileinheit mit den zwei Befestigungsschrauben an der Einbauposition (4).
► Stecken Sie das Anschlusskabel (1) an der Ventileinheit an.
► Durchtrennen Sie den Druckluft-Versorgungsschlauch (3) auf Höhe des T-Stücks (6) der neuen
Ventileinheit. Lösen Sie dazu die entsprechenden Kabelbinder. Stecken Sie dann die beiden Enden
des durchtrennten Schlauchs am T-Stück an.
► Verlegen Sie alle Schläuche so, dass diese nicht scheuern oder geknickt werden. Befestigen Sie di-
ese mit Kabelbindern.
1. Anschlusskabel Ventileinheit
2. Benachbarte Ventileinheit
3. Schlauch für Druckluftversorgung
4. Einbauposition Ventileinheit
5. Venteileinheit eingebaut
6. T-Stück an der Ventileinheit
► Verbinden Sie den linken Anschluss am Ventil mit
dem unteren Anschluss am Stopper.
► Verbinden Sie den rechten Anschluss am Ventil mit
dem oberen Anschluss am Stopper.
Einbau der Long Board Option
Einbau der Ventileinheit
Long Board Option 23
Ventileinheit an TSP400 anschließen

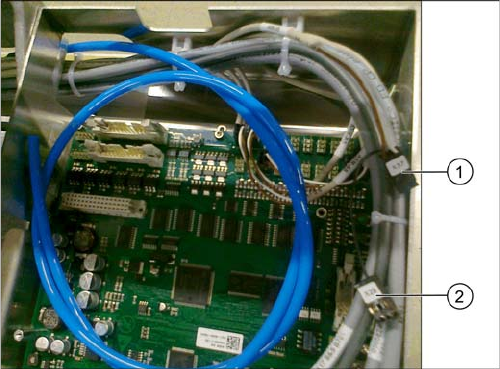

► Schließen Sie das Kabel mit den Steckern X37 (1)
und X29 (2) an der TSP400 an. Dieses Kabel ist vor-
verlegt und befindet sich bereits im Transport.
Eine Steckerübersicht zur TSP400 finden Sie im Ab-
schnitt "4.4 Transportsteuerung TSP400" [ ➙ 32].
Einbau der Long Board Option
Austausch der Hubtischplatten
24 Long Board Option
3.6 Austausch der Hubtischplatten
► Fahren Sie den Transport auf die größtmögliche Breite.
► Lösen Sie die Befestigungsschrauben der beiden Hubtischplatten (4 Stück je Hubtischplatte) und
nehmen Sie die Hubtischplatten aus der Maschine.
► Markieren Sie sich die Positionen der Hubtischplatten-Befestigungen für den späteren Wieder-
einbau. Diese dürfen nicht vertauscht werden.
► Legen Sie nun die neue (größere) Hubtischplatte auf die Plattenführungen.
► Montieren Sie die Hubtischplatte mit den Befestigungsschrauben. Stellen Sie dabei die Parallelität
der Hubtischplatte ein. (Siehe "4.1 Parallelität und Höhe der Hubtischplatte einstellen" [ ➙ 29])
► Doppeltransport: Wenn Sie die Klemmung der Transportwangen gelöst haben, dann stellen Sie di-
ese wieder her. Achten Sie dabei auf die Parallelität der Transportwangen.
VORSICHT
Schweres Maschinenteil!
Beachten Sie beim Herausheben das hohe Gewicht der Hubtischplatten. Ziehen Sie ggf. eine
zweite Person hinzu.
HINWEIS
Einzel- und Doppeltransport
Im Einzeltransport befindet sich eine, im Doppeltransport zwei Hubtischplatten. Der Austausch
wird nachfolgend am Beispiel des Einzeltransports beschrieben. Für den Austausch am Dop-
peltransport wiederholen Sie die Schritte für die zweite Hubtischplatte.
HINWEIS
Auffahren der Transportwangen, Klemmung lösen
Das Auffahren der Transportwangen auf die größtmögliche Transportbreite ist im Normalfall
ausreichend um die Hubtischplatte aus dem Tranport heben zu können.
Am Doppeltransport können Sie alternativ die Klemmung der entsprechenden Transportwan-
gen lösen. Danach können Sie diese Transportwangen verschieben.
► Siehe Abschnitt "4.3 Klemmung der Transportwangen lösen (nur DT)" [ ➙ 30]
HINWEIS
Einfachtransport
Die Klemmung der Transportwangen kann nur beim Doppeltransport gelöst werden. Beim Ein-
fachtransport ist dies nicht möglich.
Beim Einfachtransport kann die bewegliche Wange bei ausgeschalteter Maschine durch vor-
sichtiges Ziehen am Riemen der Breitenverstellung verschoben werden.
