Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.7 Restspændinger og afladetider i automaten
99
2.7 Restspændinger og afladetider i automaten
Hvis der trykkes på NØDSTOP trykknappen eller automaten stoppes, reduceres mellemkreds-
spændingerne 300 V- for hhv. portalakserne og 160 V- for stjerneakserne til ufarlige restspændin-
ger i løbet af kort tid.
2
2.7.1 Automatens energitilstand når hovedafbryderen er slået fra
2
2
FARE
Spændingsfare!
Automaten forsynes med 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz eller optionalt med
3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz. Derfor fører dele på dette anlæg livsfarlige
spændinger - også selv om hovedafbryderen er slået fra og netstikket er trukket ud.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
FARE
Livsfarlige spændinger i strømforsyningsindskubbet!
Ved strømforsyningsindskubbet er der komponenter (kondensatorer), som stadig kan
føre livsfarlige spændinger i ca. 5 minutter, selvom maskinen er slukket og netstikket er
trukket ud.
Vent i minimum 5 minutter, inden du gennemfører arbejde ved strømforsyningsind-
skubbet.
Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af
serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens
serviceteknikere, som er instrueret af ASM.
VÆR FORSIGTIG
Datatab!
For at undgå datatab slukkes automaten først - undtaget i nødstilfælde - når følgende kri-
terier er opfyldt:
– Automaten har afsluttet datatransmissionen af maskine-, klargørings- og bestyk-
ningsprogramdata.
– Automaten har afsluttet printplade-bearbejdningen.
– Automaten har afsluttet opstartfasen.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.7 Restspændinger og afladetider i automaten Fra softwareversion 710.0 Udgave 12/2016 DK
100
2.7.2 Hovedafbryder slået fra - automat forbundet til net med klemme
2
2

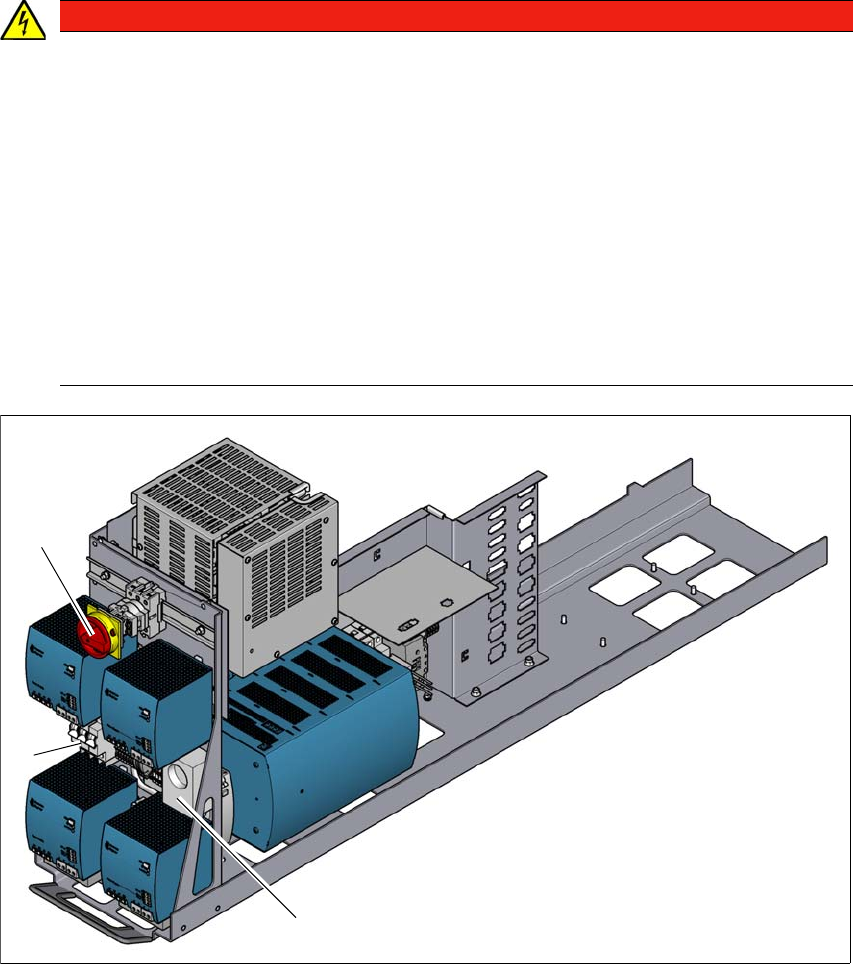

Fig. 2.7 - 1 Strømforsyningsmodul, forside
(1) Hovedafbryder (S1)
(2) Nettilslutningsklemmer (X95) til netforsyningskablet
(3) Servicestikdåse (X98)
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Nettilslutningsklemmer X94
– L1, L2 og L3 af hovedafbryder S1
– Servicestikdåse X98
– Sikkerhedsslukningen (CSB) forbliver under spænding i 5 minutter efter slukning af
hovedafbryderen.
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er orange.
(3)
(1)
(2)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.7 Restspændinger og afladetider i automaten
101
2.7.3 Hovedafbryder slået fra - automat ikke forbundet med net
2
2.7.4 Trykluftforhold i automaten når hovedafbryderen er slået fra
Ved slukning af hovedafbryderen eller svigt af netforsyningen til automaten, lukker trykluftenhe-
dens hovedventil, som trigges elektrisk (pos. 1 på fig. 2.8 - 1
, side 103). Trykket falder til 0 MPa
(0 bar) i løbet af 5 sekunder.
FARE
Livsfarlige spændinger i strømforsyningsindskubbet!
Ved strømforsyningsindskubbet er der komponenter (kondensatorer), som stadig kan
føre livsfarlige spændinger i ca. 5 minutter, selvom maskinen er slukket og netstikket er
trukket ud.
Vent i minimum 5 minutter, inden du gennemfører arbejde ved strømforsyningsind-
skubbet.
Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af
serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens
serviceteknikere, som er instrueret af ASM.
