3.9.8 Tapecontainer SIPLACE X-serie
3.9.8.1 Beskrivelse
Tapecontaineren kan optage taperuller med en diameter på op til 19" (483 mm). Isætning af skil-
leplader er beskrevet i afsnit 5.9.5
side 284.
3
Fig. 3.9 - 9 Komponentvogn, SIPLACE X-serie, med tapecontainer
(1) Komponentvogn
(2) Stikaksernes position
(3) Tapeaffaldsbeholder
(4) Tapecontainer
(5) Skilleplade
(6) Stikakse (forstørret)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.9 Komponentvogn
201
3.9.8.2 Max. taperullediameter afhængigt af PCB-transporthøjden
3
3
3.9.9 Tapeaffaldsslisk
3

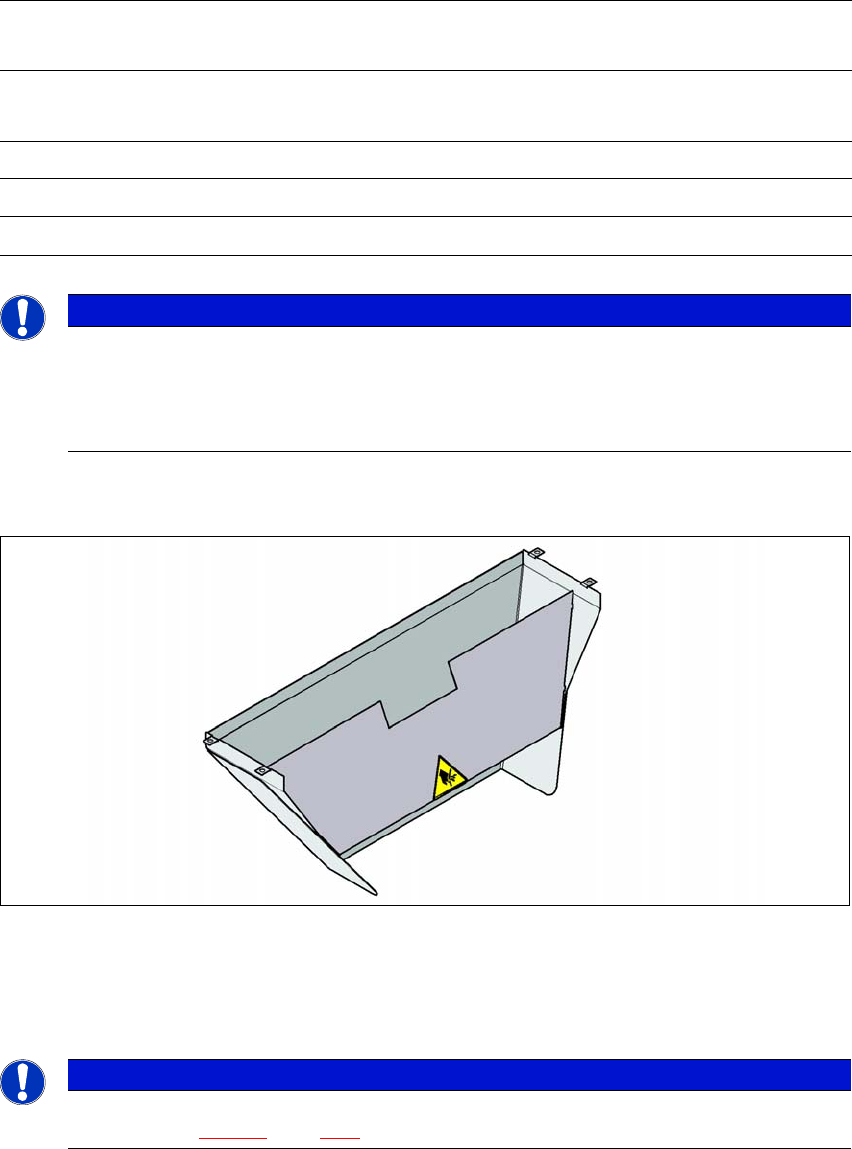

Fig. 3.9 - 10 Tapeaffaldsslisk til komponentvognsindkøringen
Alt efter PCB-transporthøjden kan tapeaffaldsslisken indstilles således, at tapestykkerne ledes di-
rekte ind i komponentvognens tapeaffaldsslisk.
3
Uden holder til den
ekstra taperulle
Med holder til den ekstra taperulle
PCB-transporthøjde
for komponentvogn
Taperullediameter Taperullediameter
uden spindel med spindel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
BEMÆRK
Brug af stikaksler
Ved komponentvognene i X-serien er stikakser som regel ikke nødvendige.
Brug stikaksler, hvis fejlmeldingen "Timeout" optræder flere gange ved X-fødemodu-
len.
BEMÆRK
Tapeaffaldsslisken til X-serien kan kun installeres ved komponentvogn-indtrækket til X-
serien (se fig. 5.15 - 3
, side 308).
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 Komponentvogn Fra softwareversion 710.0 Udgave 12/2016 DK
202
3.9.10 Antitapekanal på komponentvogn-indtrækningsanordningen
I standardversionen kan antitapekanalen føre tapes med en lommehøjde op til max. 8 mm hen til
den pneumatiske tapesaks.
3
Fig. 3.9 - 11 Antitapekanal på komponentvogn-indtrækningsanordning SIPLACE S-serie
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Skilleplade til tapes < 8 mm, kan afmonteres til tapes > 8 mm
3
BEMÆRK
Fare før kø!
Ved fødemoduler med lave lommer ved siden af fødemodulerne med høje lommer er der
fare for kø.
Positioner ikke transportører med lave lommer umiddelbart ved siden af transportø-
rer med høje lommer.
Til tapelommer over 12 mm kan skillepladen (pos. 3 på fig. 3.9 - 11
) fjernes (se afsnit 4.5,
side 244
).
