6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.11 Stationære kameraer Fra softwareversio n 710.0 Udgave 12/2016 DK 384 6.1 1.2.1 Sikkerhedsforskrif ter 6 6.1 1.2.2 T ekniske dat a 6 6 ADVARSEL Kollisionsfare…
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.11 Stationære kameraer
383
6.11.2 Komponent-kamera stationær P&P, type 33, 55 x 45, digital
Artikel-nr. 03105198-xx stationært kamera til CPP-hovedet, type 33
6

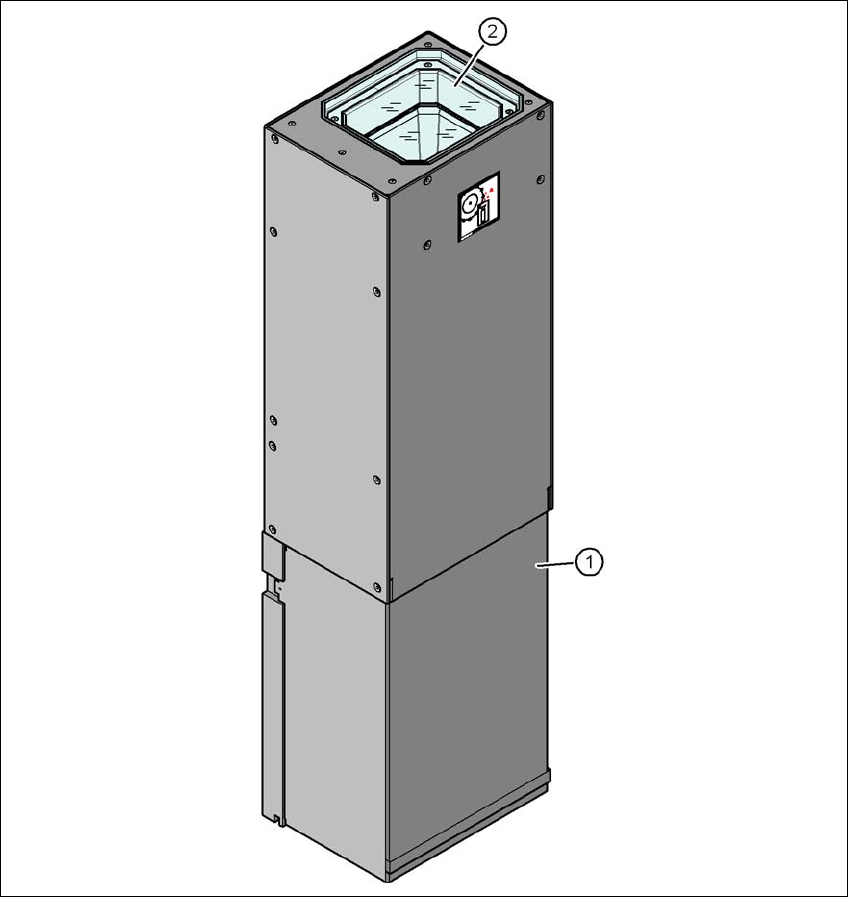

Fig. 6.11 - 2 Opbygningen af komp.-kamera stationært P&P, type 33, 55 x 45, digitalt
(1) Kamerahus med integreret kamera og kameraforstærker
(2) Glasplade - herunder belysnings- og optikniveauer
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.11 Stationære kameraer Fra softwareversion 710.0 Udgave 12/2016 DK
384
6.11.2.1 Sikkerhedsforskrifter
6
6.11.2.2 Tekniske data
6
6
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmonter TwinStar's stationære komponent-kamera.
Ved et skift af bestykningshovedet fra TwinStar til MultiStar installeres det stationære
komponent-kamera i den nederste position.
Komp.-mål 0,5 mm x 0,5 mm op til 55 mm x 45 mm
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 mm x 50 mm
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.12 Siemens-grænseflade
385
6.12 Siemens-grænseflade
Artikel-nr. 00116808-xx SIPLACE Interface
På SIPLACE-bestykningsautomaterne i X-serien konfigureres transportgrænsefladen efter
SMEMA-standarden. Det er dog også muligt at anvende denne grænseflade iht. Siemens-stan-
darden. Dette er en stor fordel, når en automat i X-serien skal integreres i ældre SIPLACE-linier.
I så fald er det ikke nødvendigt at eftermontere de ældre automater, så de overholder bestemmel-
serne i SMEMA-standarden.
Transportgrænsefladen for automaterne i X-serien konfigureres ganske enkelt til Siemens-stan-
darden, og automaterne forbindes med det tilhørende grænsefladekabel.
