Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
63
2.2.5 Advarselsskilte på strømforsyning
2
Pos. W206 på fig. 2.2 - 7, side 63, artikel-nr. 03009345-01 (antal pr. automat: 2).
Pos. W206 på fig. 2.2 - 8
, side 64, artikel-nr. 03009345-01 (antal pr. automat: 2).
Fig. 2.2 - 7 Advarselsskilt W206, (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W206, midterbeklædning med henblik på strømforsyning
Pos. W206, på strømforsyningen indvendigt (se også fig. 2.2 - 8
, side 64 )
FARLIG ELEKTRISK SPÆNDING!
Markerede dele er spændingsførende, også selv om hovedafbry-
deren er slået fra og netstikket er trukket ud.
Afbryd maskinen, før servicearbejde gennemføres.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK
64
2.2.5.1 Advarselsskilte på strømforsyning
2
Pos. W220 på fig. 2.2 - 8, side 64, artikel-nr.03114591-01 (antal pr. automat: 6).
Fig. 2.2 - 8 Advarselsskilt W206, W220 på strømforsyningen
– W220 ved kondensatorbatteriet PCS417
– W220 ved strømforsyningerne AC/DC transducer(160 V DC /300 V DC).
– W220 ved sikkerhedsslukningens (CSB) afskærmning
– W206 ved servicestikkontakten
2
2
NETSPÆNDING!
Slå hovedafbryderen fra, træk netstikket ud og vent i 5 minutter,
indtil kondensatorerne er afladt.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
65
2.2.6 Advarselsskilt på NØDSTOP-trykknapperne
2
Pos. W209 på fig. 2.2 - 9, artikel-nr. 03009349-01 (antal pr. automat: 2)
2
2

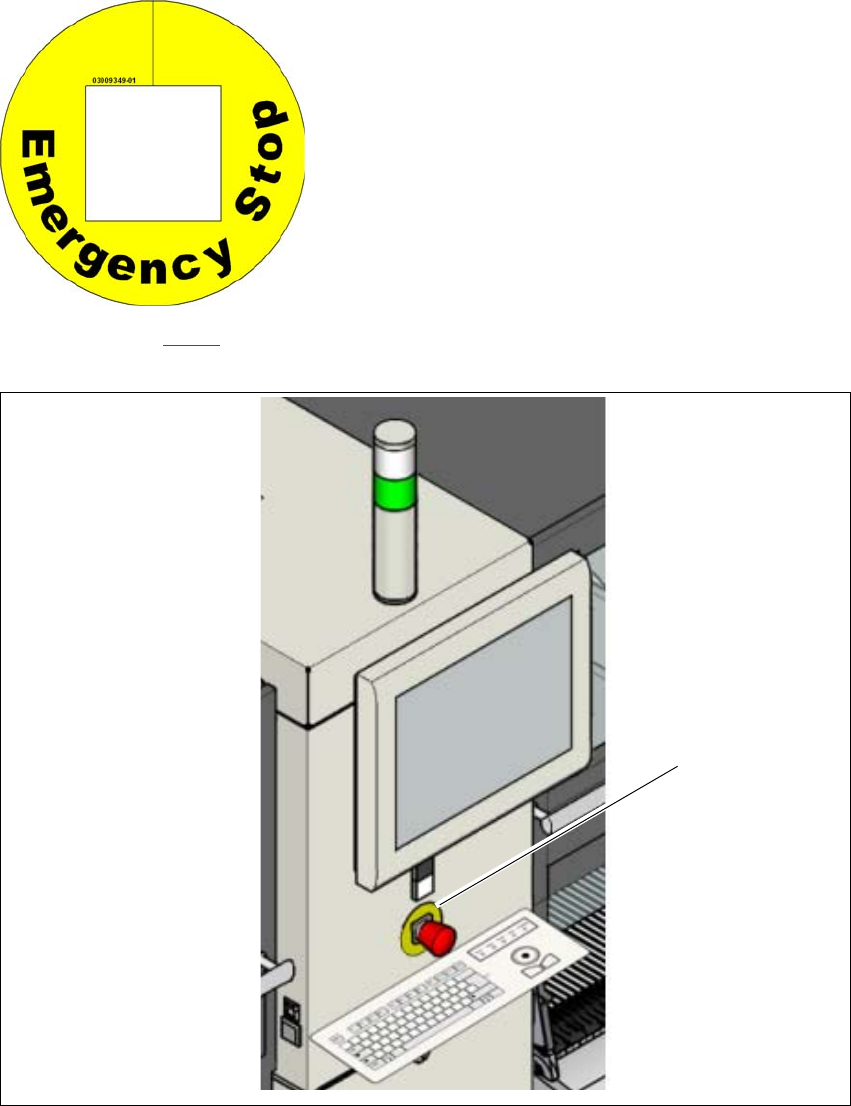

Fig. 2.2 - 9 Advarselsskilt W209 ved NØDSTOP-knapperne (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W209, artikel-nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Leveres automaten til Australien, Canada, Me-
xico og USA, klæbes advarselsskiltet W209 på
monteringsættet i stedet for den gule ring på
NØDSTOP-trykknapperne.
W 209
