2 Drifts sikkerhe d Betjeningsvejledning SIPLACE X-serie 2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK 52 2.2 Advarselsskilte De følgende illustrationer viser SI PLACE X4 S automaten. For SIPLACE X4i S …

Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed

Fra softwareversion 710.0 Udgave 12/2016 DK 2.1 Sikkerhedsforskrifter

 Bær altid passende arbejds- og beskyttelsestøj, når du håndterer magnetbanen (f.eks. hand-

sker, sko, osv.).

 Det er forbeholdt SIPLACE-teknikere at udføre montagearbejder og øvrige opgaver i forbin-

delse med udskiftning af magnetbanen.

 For nødstilfældes skyld skal du altid have minimum to kiler (cirka 10° - 15°) af massivt, ikke-

magnetisk materiale (f.eks. aluminium) samt en ikke-magnetisk hammer (cirka 2 - 3 kg) parat.

Disse redskaber vil være påkrævet i nødsituationer til at løsne magnetiske vedhæftende dele

på magnetbanen og frigøre eventuelt indeklemte lemmer (fingre, hånd, fod). Læg aldrig spo-

lemodulet fra en jernkernemotor direkte på magnetbanen.

 Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af kraftige

magnetfelter. Læg aldrig enheder, som indeholder magnetiske dele, i nærheden af compu-

tere, monitorer eller magnetiske datamedier (f.eks. harddiske, kreditkort, audio- og video-

bånd, osv.)

 Mellem de enkelte magnetbaner indbyrdes og mellem en magnetbane og andre magnetiske

flader skal der holdes en afstand på mindst 45 cm.

 Magneterne skal bortskaffes fagmæssigt korrekt. Hertil hører en komplet afmagnetisering af

permamagneterne.

2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie

2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK

2.2 Advarselsskilte

De følgende illustrationer viser SIPLACE X4 S automaten. For SIPLACE X4i S / X2 S / X3 S / X4i

S micron og X4 S micron er advarselsskiltenes position identisk.

Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed

Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte

2.2.1 Advarselsskilte ved automaten

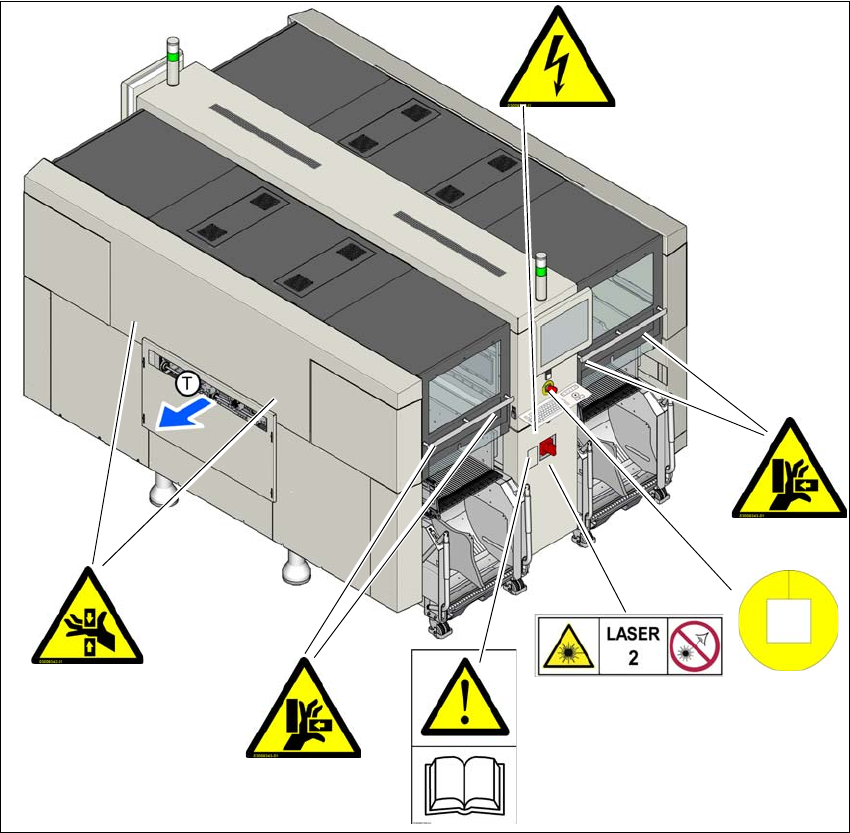

Fig. 2.2 - 1 Advarselsskilte ved automaten - del 1 (eksempel SIPLACE X2 S / X3 S / X4 S)

Pos. W201, artikel-nr. 03009338-01

Pos. W203, artikel-nr. 03009342-01

Pos. W204, artikel-nr. 03009343-01

Pos. W210, artikel-nr. 03009350-01

Pos. W206, artikel-nr. 03009345-01

Pos. W laser klasse 2, artikel-nr. 03134118-01

(T) Printplade-transportretning

W 203

W 210

W 204

W 201

W 204

W 206

W Laser klasse 2
