6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.1 Pipetteveksler Fra softwarev ersion 710.0 Udgave 12/2016 DK 328 Sæt magasinet på trykknapkuglerne ( pos. 5 på fig. 6.1 - 12 , side 327 ). T ryk magasinet …
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
327
6

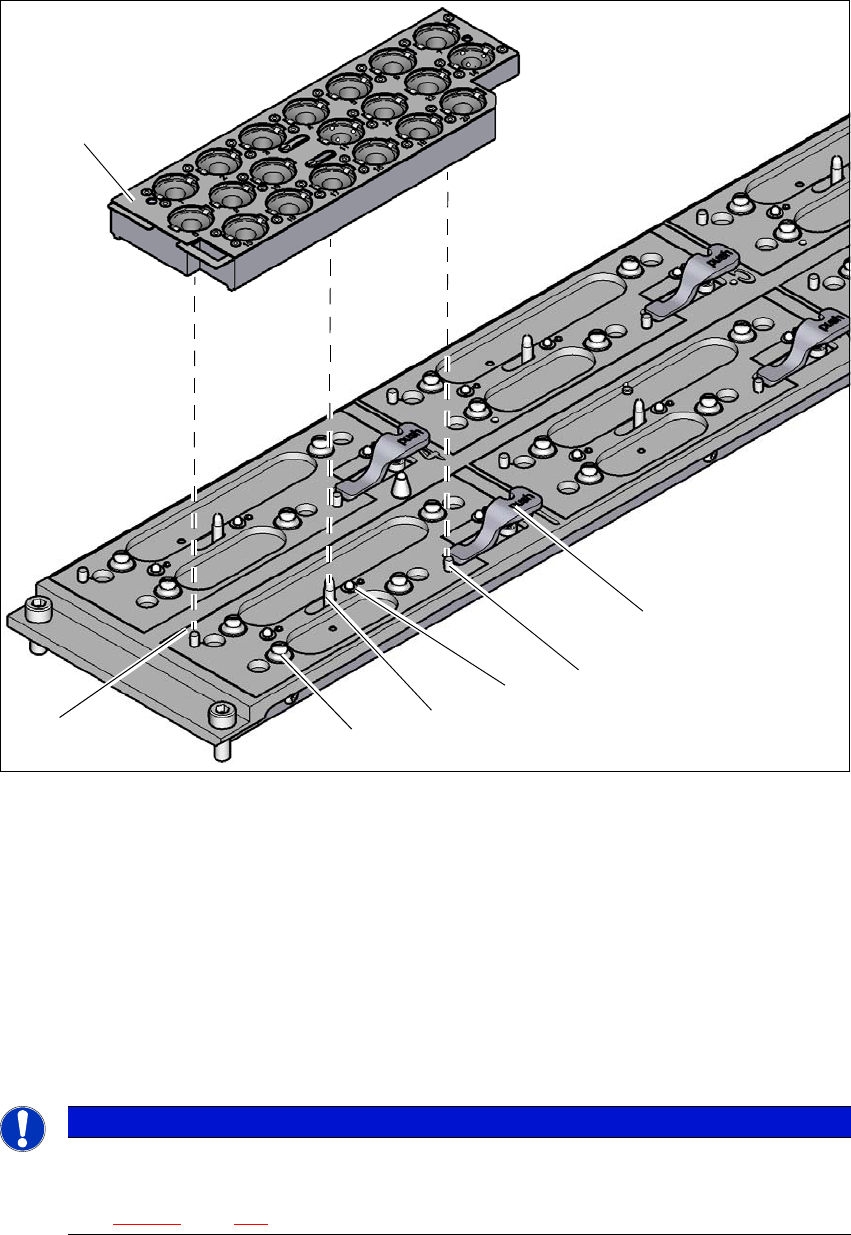

Fig. 6.1 - 12 Pipetteveksler til C&P20 P- skift magasin (eksempel 6 magasiner)
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Justér magasinet sådan - inden magasinet sættes - at passtiftene (pos. 2 og 6 i fig.
6.1 - 12
, side 327) kan glide ind i pinolhullet og langhullet.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
328
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 12, side 327).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.3.9 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6
Fig. 6.1 - 13 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
329
6.1.4 Pipetteveksler til SIPLACE MultiStar CPP
6.1.4.1 Pipetteveksler CPP med 6 magasiner
Artikel-nr. 00119741-xx pipetteveksler CPP - lang
eller
Artikel-nr. 03103514-xx pipetteveksler grundopbygning CP/all- lang
6
Fig. 6.1 - 14 Pipetteveksler til SIPLACE MultiStar med 6 magasiner
(1) Pipettemagasin til 20xx-pipetter
(2) Pipettemagasin til 28xx-pipetter
Magasinerne sidder på en fælles bæreplade, er centrerede med to cylinderstifter og fikserede
med 4 trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasi-
nernes rigtige positionering på pipettevekslerens bæreplade overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser
skal være optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder
forkert. Desuden genkender pipetteveksleren ud fra pipettemagasinernes kodning, om det drejer
sig om et 20xx-pipettemagasin eller et 28xx-pipettemagasin.
På pipettestationen kan komponenter blæses af pipetterne. Pipetter kan her trækkes af og bort-
skaffes via udsmidningsbeholderen.
