Betjeningsvejledning SIPLACE X-serie 2 Drifts sikkerhe d Fra softwareversion 710.0 Udgave 12/2016 DK 2.5 Sikker hedsforskrifter vedr. drift af automaterne 83 2.5.10 Sikkerhedsforskrif ter for T winSt ar's komponent-…
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.5 Sikkerhedsforskrifter vedr. drift af automaterne Fra softwareversion 710.0 Udgave 12/2016 DK
82
2.5.9 Sikkerhedsforskrifter i forbindelse med manuel forskydning af Z-akse på
TwinStar
2
2

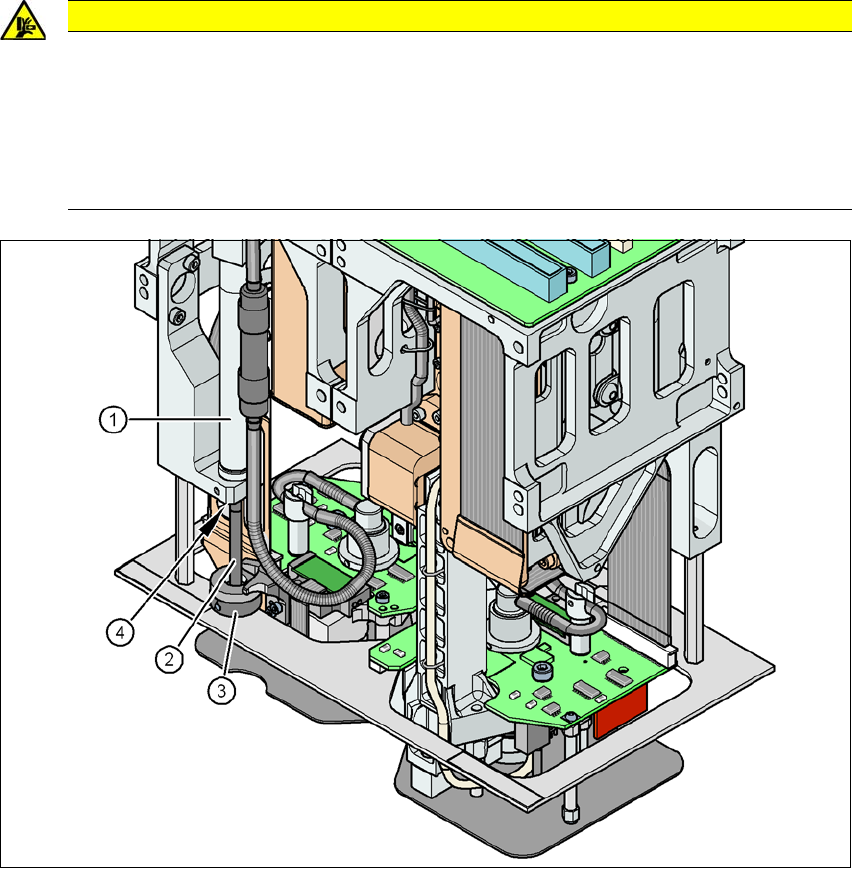

Fig. 2.5 - 4 Klemningsfare ved returenhed på TwinStar
(1) Returenhed, trykluftscylinder
(2) Stempelstang
(3) Returenhedens buffer
(4) Klemningssted for fingre
VÆR FORSIGTIG
Fare for at komme i klemme ved TwinStar pga. cylinderens fjederkraft!
Pga. cylindrens kraftige fjederkraft er der fare for at klemme sine fingre, når bufferen
smutter tilbage. Dette gælder også for TwinStar's indvendige zone, når stempelstangen
smutter tilbage til udgangsstilling.
Bevæg under ingen omstændigheder Z-akslen med hånden ved returenhedens buf-
fer nedad.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne
83
2.5.10 Sikkerhedsforskrifter for TwinStar's komponent-kameraer ved
skift af bestykningshoved
2
2.5.11 Sikkerhedsforskrifter i forbindelse med til- og frakørsel af komponentvog-
nen
2
2
2
2
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45 og type 25, 16 x
16).
ADVARSEL
Brug kun med komponentvogn!
Bestykningsautomaten må kun tages i drift, når komponentvogne er til stede og kørt hen
på alle pladser.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.6.6
, side 98.
ADVARSEL
Fare for at komme i klemme!
Når komponentvognen kobles på og fra, er der fare for at komme i klemme.
Komponentvognen må altid kun kobles på og fra alene.
VÆR FORSIGTIG
Brudfare for grebene!
Ved transport af komponentvognen er der brudfare for grebene.
Undlad at løfte komponentvognen ved grebene under transporten.
VÆR FORSIGTIG
Fare for, at ekstremiteterne kommer i klemme!
Når vognen kobles på og fra, er der fare for, at ekstremiteterne kommer i klemme.
Kontrollér, at der ikke befinder sig ekstremiteter i komponentvognens bevægelses-
område, når den kobles til eller fra.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.5 Sikkerhedsforskrifter vedr. drift af automaterne Fra softwareversion 710.0 Udgave 12/2016 DK
84
2.5.12 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
Tapeaffaldsbeholderen skal trækkes ud af komponentvognen, når den skal tømmes. Der er her
fare for at få tommelfingeren i klemme. Der henvises i den forbindelse til sikkerhedsforskrifterne i
afsnit 5.8.2
, side 280.
