Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 710.0 Udgave 12/2016 DK 6.14 Smart Pin Support 389 6 Fig. 6.14 - 3 Smart Pin Support - magasintype Q10 6 Fig. 6.14 - 4 Smart Pin Support - Mag…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.14 Smart Pin Support Fra softwareversion 710.0 Udgave 12/2016 DK
388
6

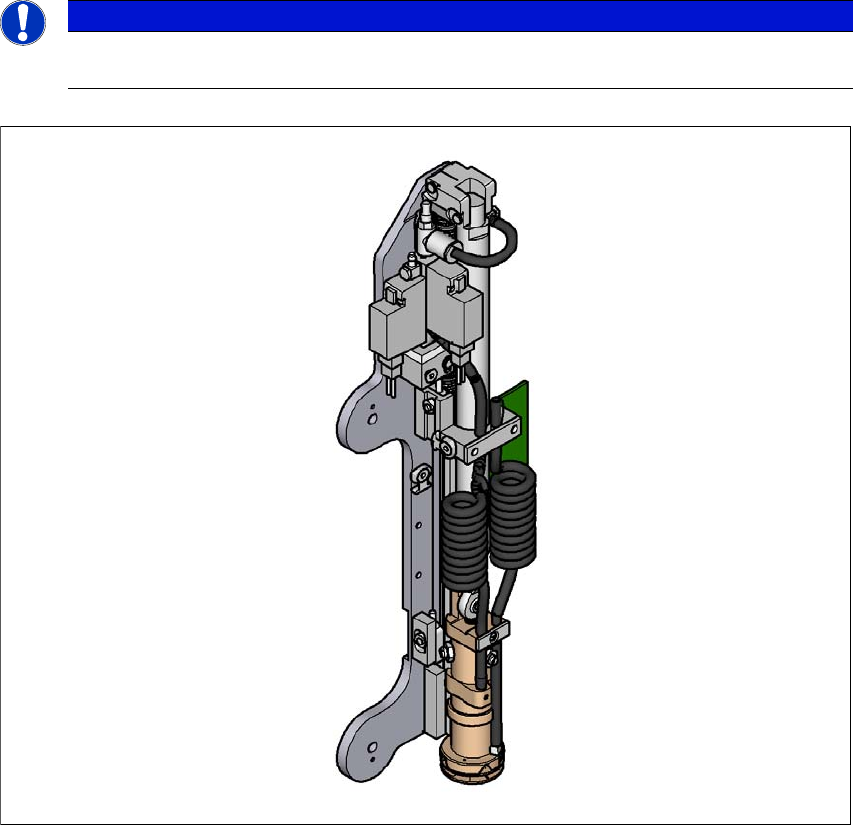

Fig. 6.14 - 2 Griberenhed til Smart Pin Support
Griberenheden er monteret på portalen. Denne griberenhed henter support pins fra de dertil ind-
rettede magasiner og positionerer disse på løftebordet. Positionerne for support pins i maskinen
fastlægges i printplade-editor af SIPLACE Pro for hver printpladeside.
Til forskellige maskinkonfigurationer kan vælges mellem to forskellige magasiner til automatisk
skift af maks. 10 support pins. Disse magasiner er fastgjort til en magasinholder og monteres på
komp.-vogn-indtræksanordningen.
– Smart Pin Support - Magasintype Q10 [Artikel-nr. 00119997-xx]
– Smart Pin Support - Magasintype W5 [artikel-nr. 00119998-xx]
BEMÆRK
Udførlig beskrivelse fremgår af "Betjeningsvejledningen Smart Pin Support", tysk+en-
gelsk [art.nr. 00197001-xx].
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.14 Smart Pin Support
389
6
Fig. 6.14 - 3 Smart Pin Support - magasintype Q10
6
Fig. 6.14 - 4 Smart Pin Support - Magasintype W5
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.15 Tilvalgsfunktion lang printplade (LBO) Fra softwareversion 710.0 Udgave 12/2016 DK
390
6.15 Tilvalgsfunktion lang printplade (LBO)
Artikel-nr. 519874-xx X-serie, LBO licens
Tilvalgsfunktionen "Lang printplade" gør det muligt at bestykke printplader ud over den specifice-
rede printpladelængde.
6
BEMÆRK
Funktionen i dette tilvalg er afhængig af printpladegeometrien.
