Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.8 X-fødemoduler til SIPLACE X-serie
185
3.8.5 Energi- og datainterface (EDIF) til X-fødemoduler
Artikel-nr. 00141247-xx Energi- og datainterface til fødemodul X
3
Fig. 3.8 - 8 Energi- og datainterface til X-fødemoduler
(1) Frigøringsknap til oplåsning af låsepal
(2) Betjeningspanel
(3) Datakabel
(4) Elforsyningskabel
(5) Elektronikhus
(6) Udklappelige fødder
(7) Omega-profil til føring af fødemodulerne
(8) Låsepal
(9) Holdeindtag til fødemodulets forreste centreringsstift
(10) Basisplade
(11) Taperulleholder
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.8 X-fødemoduler til SIPLACE X-serie Fra softwareversion 710.0 Udgave 12/2016 DK
186
3.8.5.1 Beskrivelse
Ved hjælp af energi-/datainterfacet kan X-fødemoduler også tages i drift uden for automaten og
klargøringsområdet. Interfacet består af en aluminiumramme med Omega-profil (pos. 7 på fig. 3.8
- 6, side 183) til isætning og føring af fødemodulerne. Fødemodulet sættes ligesom ved X-kom-
ponentvognen på Omega-profilen med glideføringerne og skubbes frem, indtil fødemodulets for-
reste centreringsstift går helt ind i holdeindtaget (pos. 9 på fig. 3.8 - 6
, side 183). Låsepalen (pos.
8 på fig. 3.8 - 6
, side 183) fastholder fødemodulet i denne position. For at fjerne fødemodulet tryk-
kes blot på frigøringsknappen (pos. 1 på fig.
3.8 - 6
, side 183). Låsepalen (pos. 8 på fig. 3.8 - 6, side 183) trykkes ned og frigiver fødemodulet.
Udklappelige fødder (pos. 6 på fig. 3.8 - 6
, side 183) stabiliserer energi- og datainterfacets posi-
tion, især ved brede fødemoduler.
I elektronikhuset (pos. 5 på fig. 3.8 - 6
, side 183) findes styreelektronikken til energi- og datainter-
facet. Betjeningspanelet (pos. 2 på fig. 3.8 - 6
, side 183) består af start- og stopknapper og to
LED'er til statusvisningen. Kommunikationen med en PC foregår over datakablet (pos. 3 på fig.
3.8 - 6
, side 183). Elforsyningskablet (pos. 4 på fig. 3.8 - 6, side 183) sluttes til den medfølgende
strømforsyning.
3.8.5.2 Anvendelse
Energi- og datainterfacet benyttes til kontrol, vedligeholdelse og reparation af X-fødemoduler. Det
kan desuden benyttes til forhåndsopsætning ved PCB-produktionen. Energi- og datainterfacet
fastgøres her på basispladen (pos. 10 på fig. 3.8 - 8
, side 185). Også taperulleholderen (pos. 11
på fig. 3.8 - 8
, side 185) er monteret på basispladen. Med komponenttape indsat kan skridtbred-
den, hentepositionen og transporthastigheden kontrolleres eller fastsættes på ny. En udførlig be-
tjeningsvejledning beskriver, hvordan interfacet anvendes samt nødvendige servicearbejder.
3.8.5.3 Leveringsomfang
– Single Slot EDIF
– Netdel, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplade med taperullearm
– Betjeningsvejledning
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.8 X-fødemoduler til SIPLACE X-serie
187
3.8.6 Holder til flademagasiner for SIPLACE X-seriens komponentvogn
Artikel-nr. 00141285-xx Holder til flademagasiner X-serie
3

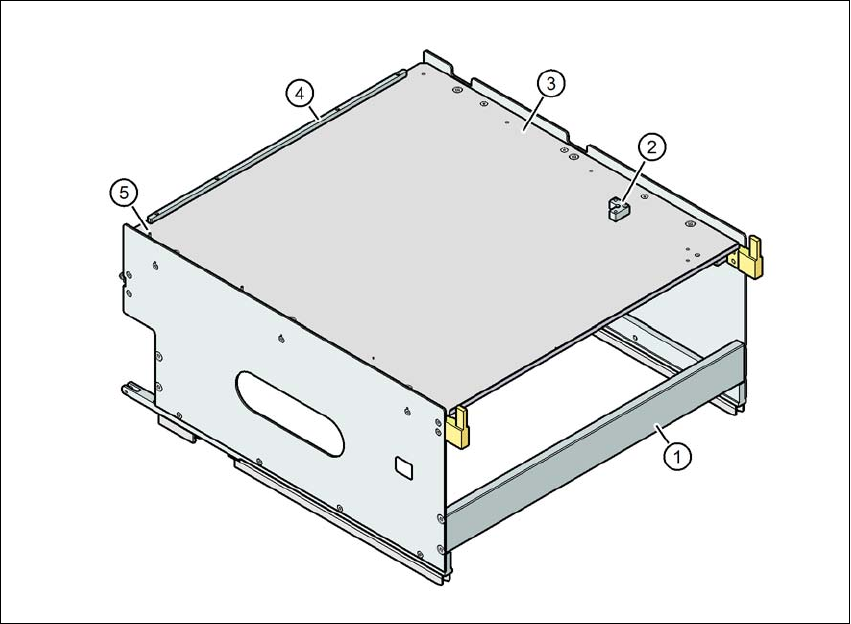

Fig. 3.8 - 9 Holder til flademagasiner
(1) Holder til SIPLACE X-seriens flademagasiner
(2) Holdevinkel for 2. JEDEC-flademagasin
(3) Flademagasinholder
(4) Anslagslister for JEDEC-flademagasinet
(5) Pasbolt - JEDEC-flademagasinets nulpunkt
3
JEDEC-flademagasiner, som lægges på enkeltvis, eller Waffle Pack magasiner kan fastgøres på
flademagasinholderen med magneter. Hvis der lægges to JEDEC-flademagasiner på, skal disse
fastgøres med låse- og holdelister, ligesom dem, som bruges ved MTC's flademagasinholdere.
Dele: Artikel-nr.:
Magnet 00316593-xx
Låse- og holdeliste til JEDEC-magasiner 00372615-xx
