Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipet teveksler 337 6.1.4.9 Pipetteveksler "anden række" til SIPLACE MultiS t ar Optionen "pipettev…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
336
6.1.4.8 Konfigurationseksempel CPP til SIPLACE X4 S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til CPP-hovedet
(pos. 1 i fig. 6.1 - 20
, side 336).
6
Fig. 6.1 - 20 Pipettevekslerens position til SIPLACE MultiStar - konfiguratioseksempel SIPLACE X4 S
6
6
(1) Pipetteveksler
(2) SIPLACE MultiStar
(3) Stationære kameraer
(4) Pipetteveksler anden række (som option)
BEMÆRK
Automatstop ved manglende magasiner
Sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
Tildel alle magasinpladser.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
337
6.1.4.9 Pipetteveksler "anden række" til SIPLACE MultiStar
Optionen "pipetteveksler anden række" giver mulighed for et ekstra pipettevekslerrække for
SIPLACE MultiStar.
Eftermonteringspakken indeholder ud over pipetteveksleren et monteringssæt.
6.1.4.10 Montage
Pipettevekslerne er fastgjort ved komponentvogn-indtræksanordningen.
6

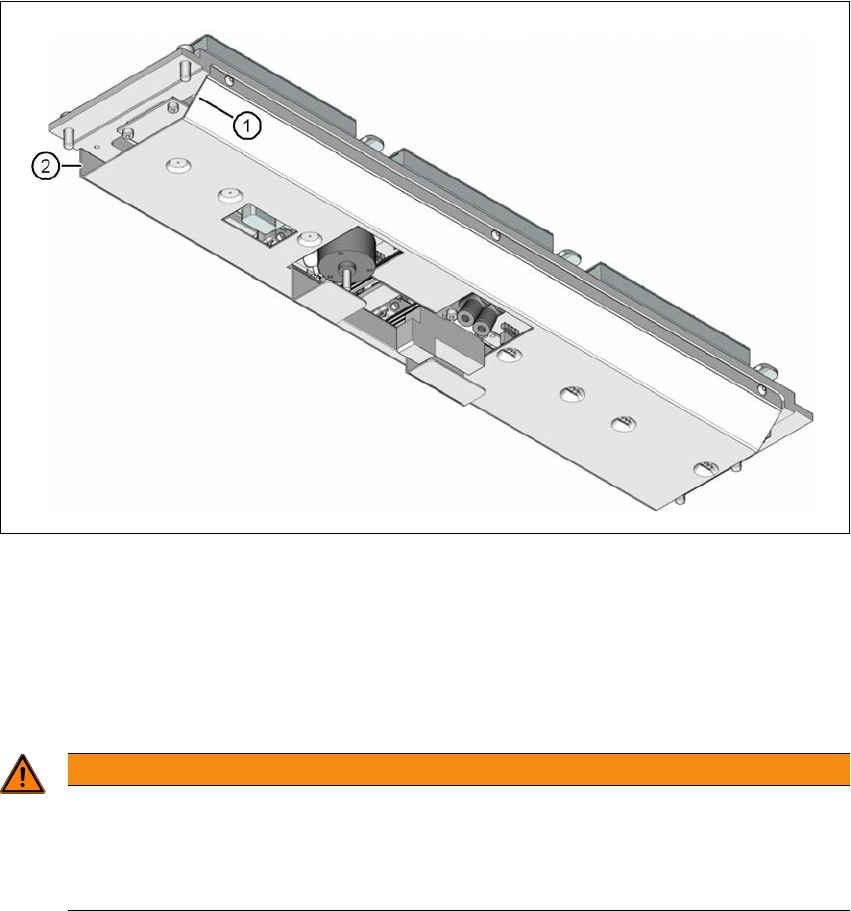

Fig. 6.1 - 21 Pipettevekslerens monteringsposition - set nedefra
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
338
6.1.4.11 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.4.12 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 22, side 339) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 22
, side 339). Løft magasinet ud af holderen.
6
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 22
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
