3.7.3.3 Transportmåde asynkron
I asynkron drift bestykkes altid en printplade i et transportspor, mens et andet i det andet trans-
portspor køres i bestykningspositionen. Dermed spares hele transporttiden, hvilket fører til en
øget effektivitetsforbedring, specielt ved printplader med lille takttid. Er maskinen forsynet med or-
dredata (bestykningsprogram, klargøring), transporteres - på ethvert tidspunkt i bestykningsdrif-
ten - printpladerne, som står og venter på indgangsbåndene ind i det til enhver tid gældende
midterbånd (frit midterbånd). Bestykningsprocessen begynder, så snart en printplade er blevet
transporteret i bearbejdningsområdet. Printpladerne bestykkes en ad gangen.
Afbrydes bestykningsforløbet, spærres transportgrænsefladen, og de printplader, der på dette
tidspunkt ligger i midterbåndene, bestykkes færdig.
På samme tid spærres eller frigives transportgrænsefladen for begge transportspor.
3
Fig. 3.7 - 4 Transportmåder
Transportmåde synkron
Transportmåde asynkron
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.7 PCB-transportsystem
167
3.7.3.4 Transportmåde synkron
I synkron drift transporteres to printplader samtidig ind i bestykningspositionen. De skal bearbej-
des som fælles nytte. Ved bestykning med vidt forskelligt bestykningsindhold opnås der ved den
fælles optimering af begge printpladers samlede bestykningsindholdet ydelsesforøgelser.
Den tid, der går til printplade-transporten, reduceres, da der altid transporteres to printplader på
samme tid. Desuden opnås en bedre udnyttelse af pipettekonfigurationen.
Printplader på transportsporene 1 og 2 bevæges synkront (dvs. at transportbåndene er uafhæn-
gige af hinanden, men styres synkront) på transportstrækningerne. Bestykningsindholdet for
transportspor 1 og 2 skal organiseres i en nytte via to enkelte koblinger.
Hvis kun det ene af transportsporene er optaget ved start af bestykningsprocessen, identificeres
denne transportstræknings enkeltkobling som "skal ikke bestykkes".
Under den synkrone drift af PCB-dobbelttransporten deaktiveres funktionen "PCB-datavideregi-
velse" (Whispering Down The Line). Funktionen "Globalt inkpunkt" er ikke tilladt.
3.7.3.5 I-Placement
Ud over den synkrone og asynkrone transportmodus er der blevet udviklet et yderligere bestyk-
ningskoncept for SIPLACE X-serie: I-placeringen. Her arbejder begge hoveder samtidig og be-
stykker fuldstændigt uafhængigt af hinanden hver en printplade. Derved opnås en gentaget
ydelsesforbedring.
3.7.4 Styring og breddeindstilling
3.7.4.1 Styring med enkeltfunktionsmenuen
Information om styring af PCB-transportsystemet og om enkeltfunktionsmenuen findes i online-
hjælpen.
3.7.4.2 Automatisk breddeindstilling
Transportbåndene indstilles til den nominelle bredde efter modtagelse af kommandoen. Ved dob-
belttransport er forskellige bredder mulige.
Detaljerede informationer vedr. omstilling af transportbredden fremgår af online-hjælpen.
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.7 PCB-transportsystem Fra softwareversion 710.0 Udgave 12/2016 DK
168

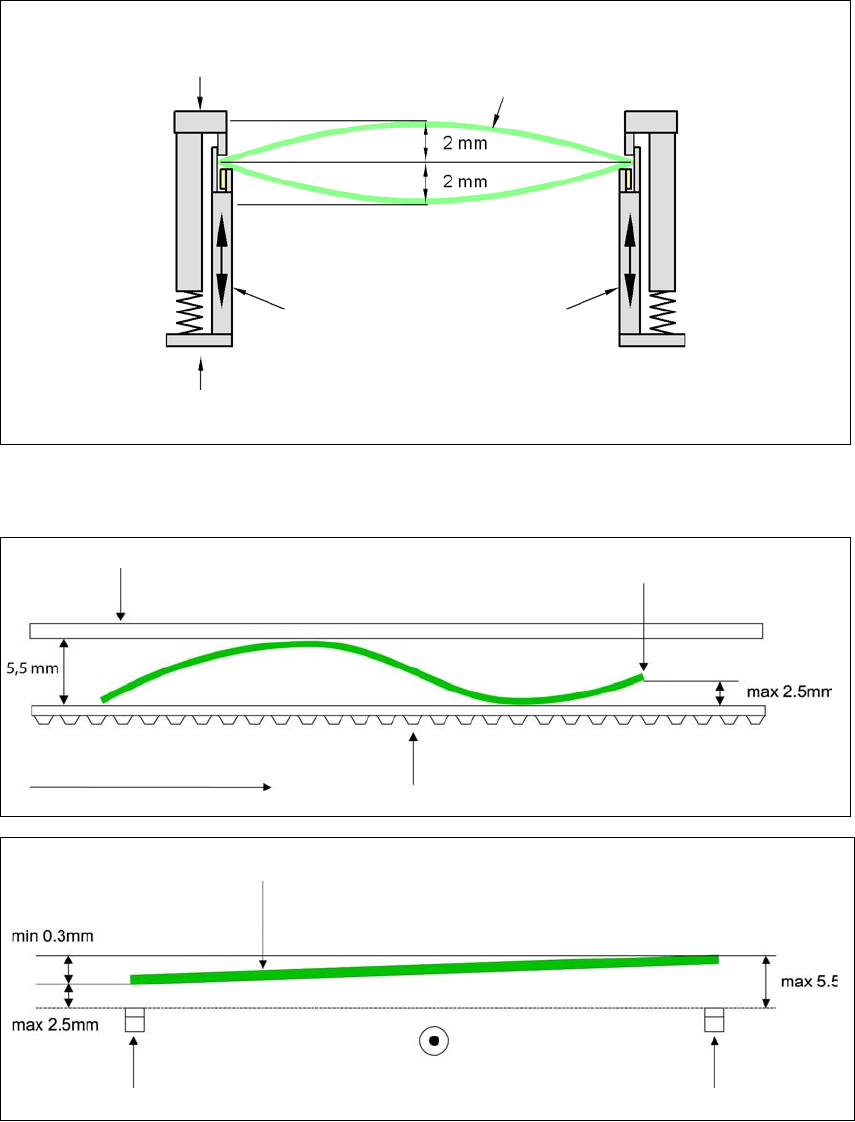

3.7.5 Definition af printplade-hvælving
3.7.5.1 PCB-hvælving under transporten
PCB-hvælving på tværs af transportretningen max. 1% af PCB-diagonalen, dog ikke mere end 2
mm
3
PCB-hvælving i transportretning + PCB-tykkelse < 5,5 mm. opbøjning forreste printpladekant
maks. 2,5 mm.
3
3
Fast klemkant
Bevægelig klemmekanisme
Printplade
Transportsidestykke
Fast klemkant
Transporttape
PCB-transportretning
Forreste printpladekant
Forreste printpladekant
Højre transporttape
Venstre transporttape
PCB-transportretning
