2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 710.0 Udgave 12/2016 DK
90
2

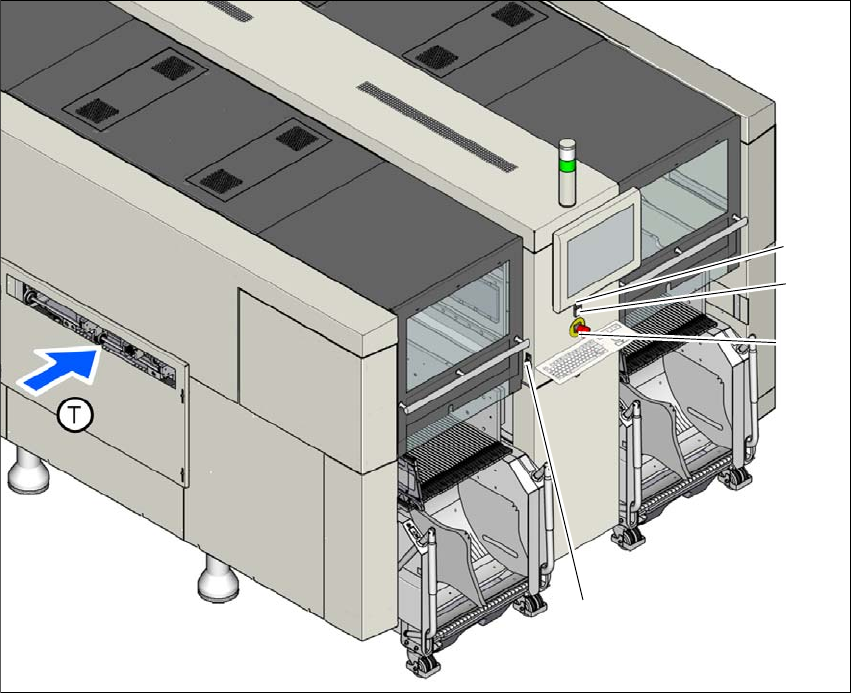

Fig. 2.6 - 6 Kontakters og knappers placering - LP-indføringsside (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Stopknap (sort)
(2) Startknap (grøn)
(3) NØDSTOP-knap
(4) Knapper i forbindelse med til- og frakørsel af komponentvognen ved det pågældende place-
ringssted
(T) PCB-transportretning
(3)
(1)
(4)
(2)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.6 Sikkerhedsanordninger
91
2.6.3.2 Beskyttelseskontakternes placering på automaten
2

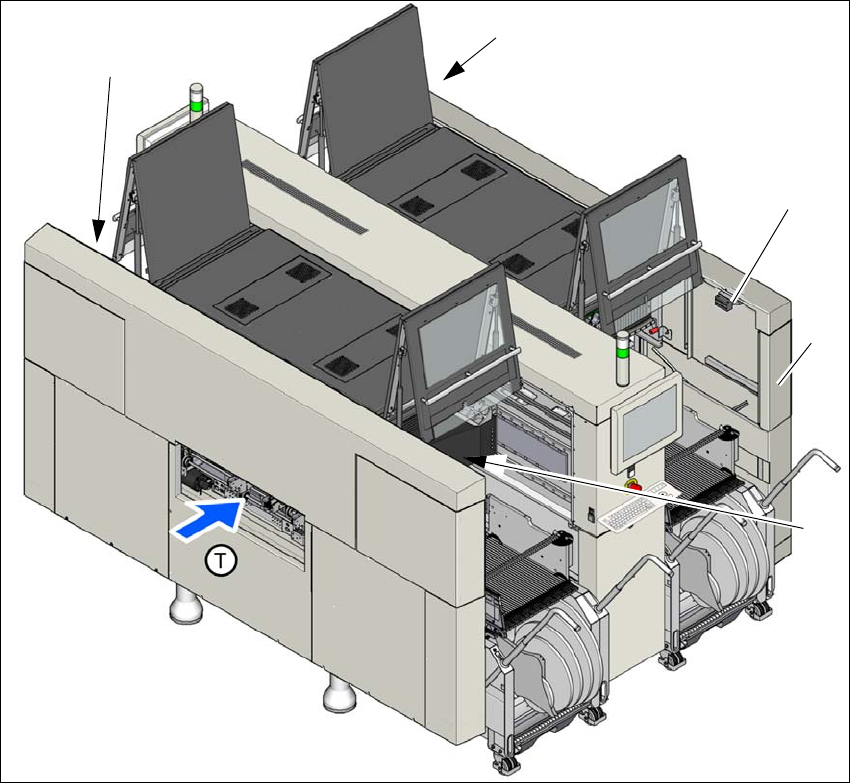

Fig. 2.6 - 7 Beskyttelseskontakters placering på automaten (eksempel SIPLACE X4i S)
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskappekontakt, placeringssted 3
(4) Beskyttelseskappekontakt, placeringssted 4
(5) Eksempel serviceklap med beskyttelseskappekontakt ved placeringssted 2 (som option ved
alle placeringssteder)
(T) PCB-transportretning
(2)
(3)
(1)
(4)
(5)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 710.0 Udgave 12/2016 DK
92
2.6.3.3 Funktionsbeskrivelse
Hovedafbryder i stilling FRA (se pos. 1 på fig.
2.6 - 5, side 89) 2
Hovedafbryderen afbryder de tre faser L1, L2 og L3 fra nettet
2
Hovedafbryder i stilling TIL 2
Når hovedafbryderen er blevet tændt, kobles netspændingen og alle AC/DC transducere styres.
Styrecomputeren starter, og alle forsyningsspændinger med undtagelse af mellemkredsspændin-
gerne til portalakserne (300 V-) og stjerneakserne (160 V-) gøres disponible internt.
Stopknap sort (pos. 2 og 7 i fig. 2.6 - 5, side 89 og pos. 3 og 5 på fig. 2.6 - 6, side 90) 2
Disse knapper benyttes til at stoppe automaten.
Startknap grøn (pos. 3 og 6 i fig. 2.6 - 5, side 89 og pos. 2 og 4 på fig. 2.6 - 6, side 90) 2
Når hovedafbryderen slås til, opfordres De til at trykke på startknappen, så automaten kan starte
bestykningsordrerne. Den samme opfordring fremkommer, når De åbner beskyttelseskapperne
eller trykker på NØDSTOP.
Hold startknappen nede i minimum 200 ms til maksimalt 1500 ms og slip så. Når knappen
slippes, tændes maskinen.
FARE
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Kabeltilslutningsklemmer L1, L2 og L3 til hovedafbryder S1
– Hovedindgangsklemme X95
– Servicestikdåse X98
– Sikkerhedsslukningen (CSB) forbliver under spænding i 5 minutter efter slukning af
hovedafbryderen.
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er orange.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Beskyttelseslugen til strømforsyningen må kun åbnes af kvalificeret og skolet perso-
nale.
