Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 710.0 Udgave 12/2016 DK 4.3 Opstilling af automaten
231
4.3.6.2 Indstil de midterste maskinfødders højde på forhånd
4

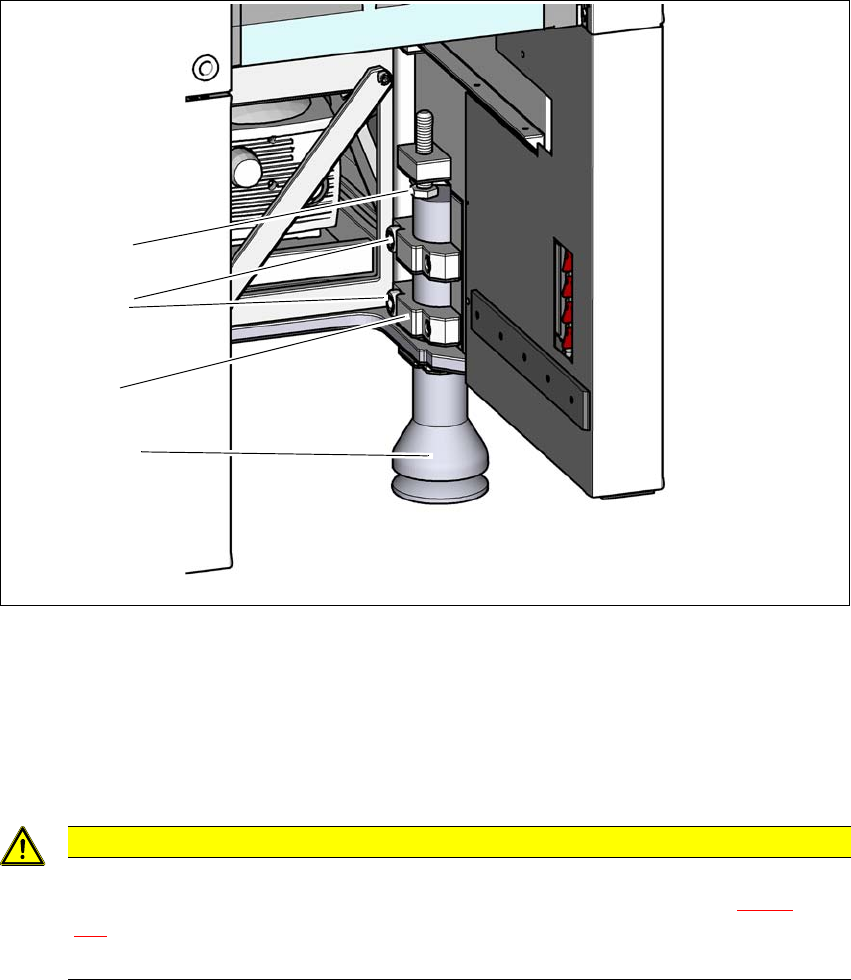

Fig. 4.3 - 7 Indstil de ydre maskinfødders højde på forhånd
(1) Indstillingsskrue M24x2x120 for højdejustering
(2) Ydre maskinfod
(3) Klemstykke
(4) Skrue med indvendig sekskant M24x90
4
VÆR FORSIGTIG
Fare for at skære sig på tapeaffaldsslisken!
Ved at dreje på indstillingsskruen M24x2x120 til højdejustering (pos. 1 i fig. 4.3 - 7
, side
231
) er der fare for at skære sig på tapeaffaldssliskens skarpe kanter.
Bær faste sikkerhedshandsker.
(4)
(2)
(1)
(3)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie
4.3 Opstilling af automaten Fra softwareversion 710.0 Udgave 12/2016 DK
232
4
4
Løsn forsigtigt begge skruer med indvendig sekskant M24x90 (pos. 2 i fig. 4.3 - 7, side 231)
mit med skruetrækkerindsatsen (nøglemål 19 mm) og lad den ydre maskinfod (pos. 1 i fig.
4.3 - 7
, side 231) langsomt glide hen til stopanslaget.
Indsæt den passende maskinfod for den ønskede PCB-transporthøjde.
– ydre maskinfod til PCB-transporthøjder 900, 930 og 950 mm,
længde 439 mm, artikel-nr. 03000890-02 (pos. 1 i fig. 4.3 - 4
, side 228 )
Udfør forhåndsindstillingen for hver af de ydre maskinfødder.
Afstanden mellem maskinfodens underside og maskinrammens underkant bør have føl-
gende værdier:
Justér indstillingsskruen M24x2x120 (pos. 3 i fig. 4.3 - 7, side 231) med gaffelnøglen nøgle-
vidde 36 således, at du opnår afstandsværdierne fra ovenstående tabel for den pågældende
transporthøjde.
Sænk nu automaten forsigtigt ned med gaffeltrucken, indtil maskinfødderne ensartet berører
gulvet. En ekstra person bør i hvert fald kontrollere, at automaten bevæges stabilt under ned-
sænkningen. Om nødvendigt løsnes de ydre maskinfødders fastklemning en anelse.
Sænk automaten forsigtigt en smule længere ned, indtil de ydre maskinfødder rører indstil-
lingsskruerne M24x2x120 (pos. 3 i fig. 4.3 - 7
, side 231) til højdejustering.
ADVARSEL
Tung maskindel
Maskinfødder er meget tunge. Ved at løsne enkelte skruer kan disse styrte ned og der
er fare for at komme i klemme.
Ved udskiftning af maskinfødderne skal maskinen løftes en smule.
Sørg for, at ingen opholder sig i fareområdet. Ved utilsigtet forskydning eller ned-
sænkning af maskinen er der fare for at komme i klemme.
ADVARSEL
Undlad at flytte maskinen!
Transportvangerne kan blive beskadiget.
Sørg for, at maskinen derved ikke flyttes og transportvangerne ikke bliver beskadi-
get i den forbindelse.
PCB-transporthøjde Afstand fra maskinfodens underside
til maskinrammens underkant
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Betjeningsvejledning SIPLACE X-serie 4 Opstilling og ibrugtagning
Fra softwareversion 710.0 Udgave 12/2016 DK 4.3 Opstilling af automaten
233
Sørg for, at de midterste maskinfødder (se punkt 2 i fig. 4.3 - 4, side 228) ikke rører gulvet.
Skru om nødvendigt de midterste maskinfødder en smule længere ind i hhv. automaten og
afstandsstykket.
4
BEMÆRK
Beskrivelsen af den endelige justering af automaten finder du i afsnit 4.3.8.1
, side 236.
