Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipet teveksler 321  Sæt magasinet på trykknapkuglerne (p os. 5 på fig. 6.1 - 7 , side 320 ).  T ryk magasinet j…

100%1 / 414
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
320
6
Fig. 6.1 - 7 Pipetteveksler for SpeedStar - skift magasin (eksempel 6 magasiner)
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
BEMÆRK
Forskyd låsepladen i position "Magasin låst".
Justér magasinet sådan - inden magasinet sættes - at passtiftene (pos. 2 og 6 i fig.
6.1 - 7
, side 320) kan glide ind i pinolhullet og langhullet.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
321
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 7, side 320).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.2.11 Positionsregistrering
Alle pipettevekslerens magasiner har to pasmærker, en til bestemmelse af positionen og en til be-
stemmelse af vinkelstillingen.
6

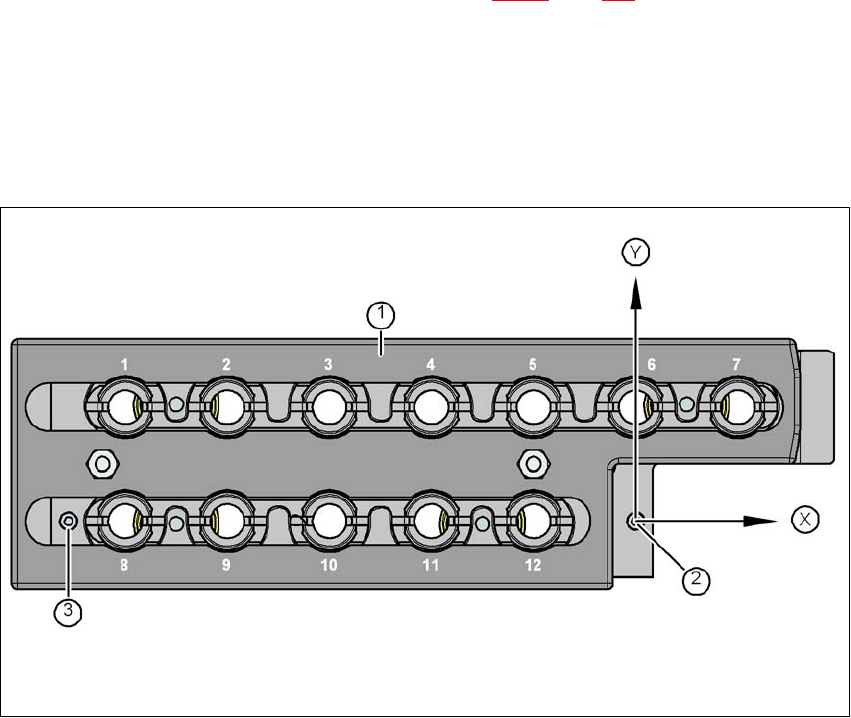

Fig. 6.1 - 8 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(3) Pasmærke til bestemmelse af vinkelstillingen
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 710.0 Udgave 12/2016 DK
322
6.1.3 Pipetteveksler SIPLACE SpeedStar C&P20 P
Pipetteveksleren optager 6 magasiner eller 4 magasiner med hver 12 pipettegarager. Magasi-
nerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4 tryk-
knapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasinernes rigtige
positionering på pipettevekslerens grundenhed overvåges med mikrokontakter for at undgå, at
bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser skal være
optaget, da sikkerhedskredsen stopper automaten, hvis magasiner mangler eller sidder forkert.
På den installerede pipettestation kan komponenter blæses af SpeedStar's pipetter og pipetterne
trækkes ud og kastes væk.
6
6.1.3.1 Pipetteveksler C&P20 P med 6 magasiner
Artikel-nr. 03103514-xx pipetteveksler grundopbygning CP/all - lang
Artikel-nr. 031031503-xx pipettemagasin 40xx med 20 garager
6

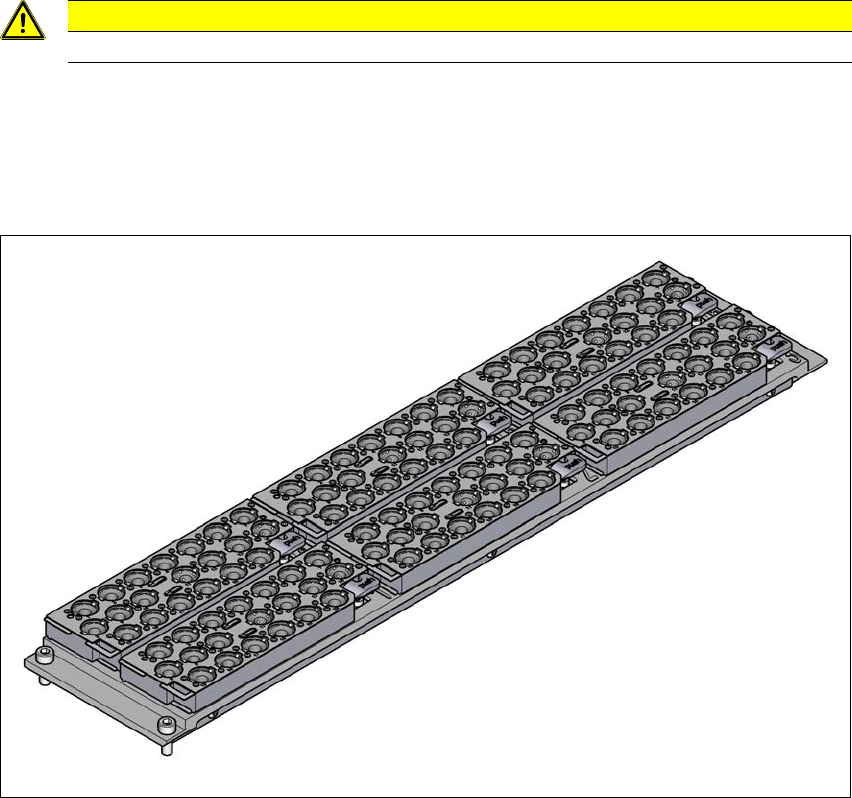

Fig. 6.1 - 9 Pipetteveksler til SIPLACE SpeedStar C&P20 P med 6 magasiner
VÆR FORSIGTIG
Brug kun pipetteveksleren sammen med SpeedStar.
