3.5.6 SIPLACE MultiStar CPP
3

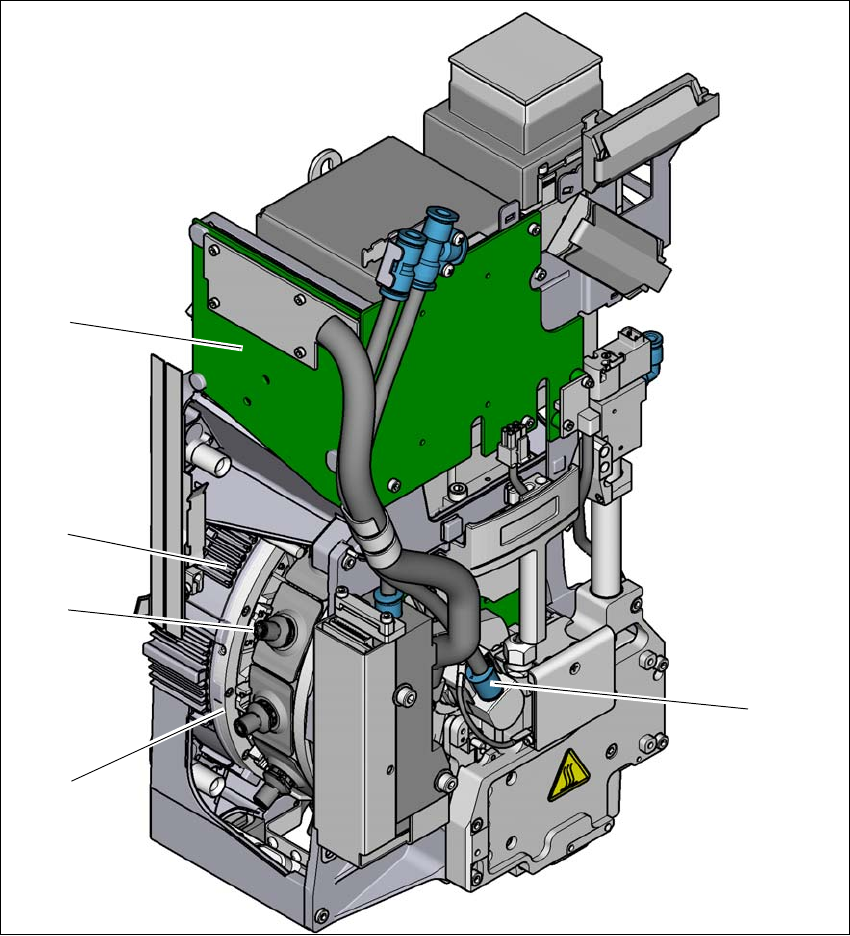

Fig. 3.5 - 7 SIPLACE MultiStar - set forfra, funktionsgrupper del 1
(1) Stjerne med 12 segmenter
(2) Segment med integreret DP-drev
(3) Torquemotor til stjernedrev
(4) mellemfordelerprintplade
(5) Tryklufttilslutning til Venturidyser til optagnings-/bestyknings- og holdekredsen
(1)
(2)
(3)
(4)
(5)
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 710.0 Udgave 12/2016 DK
142
3
Fig. 3.5 - 8 SIPLACE MultiStar - set forfra, funktionsgrupper del 2
(1) Komponent-kamera C&P, type 30, 27 x 27, digital
(2) Torquemotor til stjernedrev
(3) Z-drev (linearmotor)
(4) Returcylinder
(5) Trykreguleringsventil
(1)
(2)
(3)
(4)
(5)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.5 Bestykningshoved
143
3
Fig. 3.5 - 9 SIPLACE MultiStar - set bagfra, funktionsgrupper del 3
(1) Komponentsensor
(2) Monteringsposition for en komponenthøjde op til 11,5 mm
(3) Monteringsposition for en komponenthøjde op til 6 mm
(3)
(2)
(1)
