00197915-03_UM_X-Serie-S_DK.pdf - 第293页
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskin en Fra softwareversion 710.0 Udgave 12/2016 DK 5.10 Opsætning af fødemod uler 293 5 Fig. 5.10 - 5 T ape- fødemodulets hentevindue (1) T apestøtte, udt agelig (se a…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.10 Opsætning af fødemoduler Fra softwareversion 710.0 Udgave 12/2016 DK
292
5.10.4.3 Ilægning af tape på X-fødemodul
5

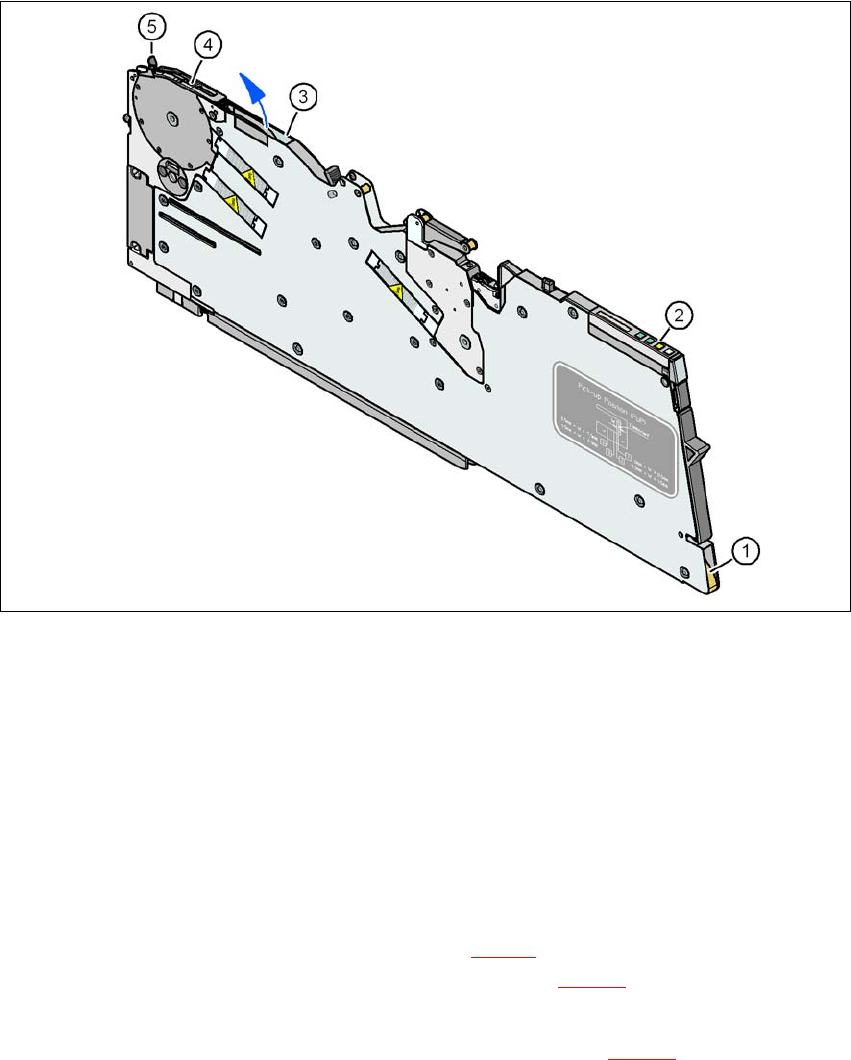

Fig. 5.10 - 4 Ilægning af komponenttape
(1) Indgangsåbning til tapeledekanal
(2) Betjeningspanel
(3) Tapeledekanalens udgangsåbning
(4) Hentevindue
(5) Arm til løftning af hentevinduet
5
Hold tapen på en sådan måde, at transporthullerne - med blikket rettet i transportretning - fin-
des på den venstre side.
Skub tapen ind i indgangsåbningen (pos. 1 på fig. 5.10 - 4) til tapeledekanalen og videre, indtil
tapen kommer ud på tapeudgangsåbningen (pos. 3 på fig. 5.10 - 4
).
Træk tapen ud opadtil, og fold dækfolien tilbage på tapeoversiden.
Før begyndelsen af tapen ind under hentevinduet (pos. 2 på fig. 5.10 - 5) og videre, indtil ta-
pen støder mod på taphjulet.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 710.0 Udgave 12/2016 DK 5.10 Opsætning af fødemoduler
293
5
Fig. 5.10 - 5 Tape-fødemodulets hentevindue
(1) Tapestøtte, udtagelig (se afsnit 5.10.4.4, side 295)
(2) Hentevindue
(3) Aftrækskant til dækfolien
(4) Henteområde til komponenter
(5) Arm til løftning og låsning af hentevindue
Tryk på knappen FREMAD på betjeningsfeltet (pos. 1 på fig. 5.10 - 6), indtil knækstedet på
dækfolien befinder sig i komponenternes henteområde (pos. 4 på fig. 5.10 - 5
).
5
Fig. 5.10 - 6 Betjeningsfelt til 8 mm fødemodulet
(1) Knap FREMAD til fremadgående transport af tapen
(2) Knap TILBAGE til tilbagegående transport af tape
(3) Knap FOLIE til spænding af dækfolie
Skub armen (pos. 5 på fig. 5.10 - 5, side 293) frem for at løfte hentevinduet (pos. 2 på fig.
5.10 - 5
, side 293) til den første fikseringsposition.
Træk dækfolien fremad langs med siden af hentevinduet og ud under hentevinduet.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.10 Opsætning af fødemoduler Fra softwareversion 710.0 Udgave 12/2016 DK
294
Slå dækfolien tilbage, så den ligger op ad aftrækskanten (pos. 3 på fig. 5.10 - 5, side 293).
5
Klap armen (pos. 5 på fig. 5.10 - 5, side 293) tilbage for at sænke hentevinduet.
Før dækfolien hen over dækfolie-rockeren (pos. 2 på fig. 5.10 - 7) og videre til folieproppe-
hjulene (pos. 1 på fig. 5.10 - 7
).
5

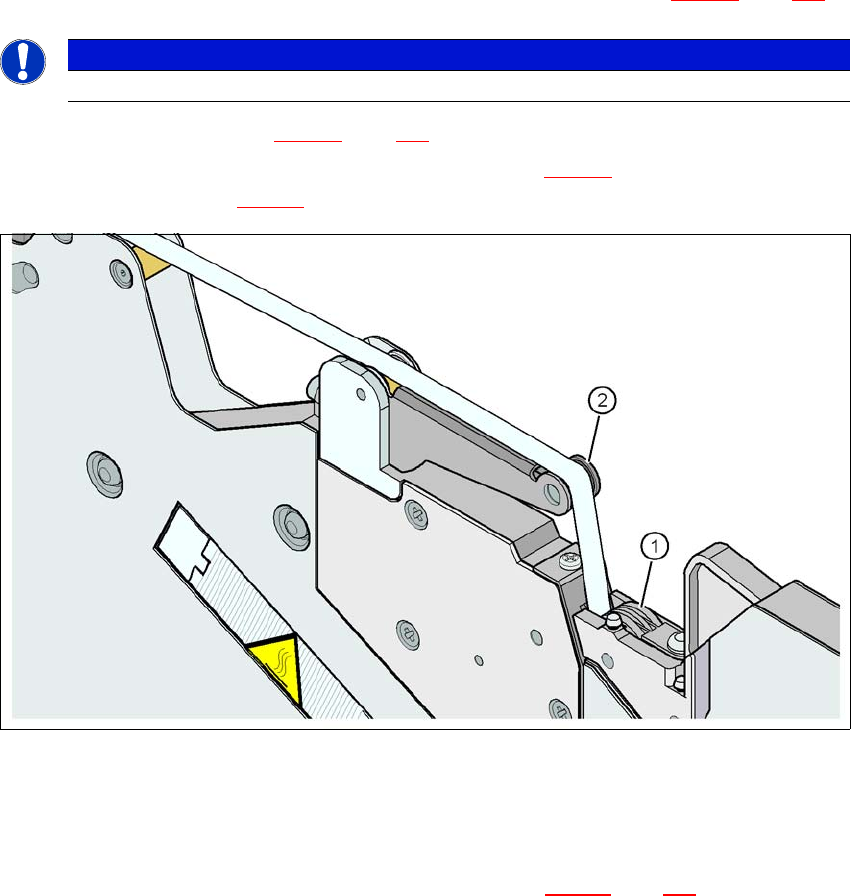

Fig. 5.10 - 7 Dækfolie føres hen til dækfolieproppehjulene
(1) Dækfolieproppehjul
(2) Dækfolie
5
Tryk på knappen FOLIE på betjeningsfeltet (pos. 3 på fig. 5.10 - 6, side 293), indtil dækfolien
er spændt ud. Dækfolie-rockeren hælder nedad og stopper drivmotoren.
Skær tapen lige af ved fødemodulets frontende.
BEMÆRK
Sænk først hentevinduet, når dækfolien ligger op ad aftrækskanten.
