2 Drifts sikkerhe d Betjeningsvejledning SIPLACE X-serie 2.5 Sikkerhedsforskrifter vedr. drift af autom aterne Fra softwareversion 710.0 Udgave 12/2016 DK 80 2.5.7 Høje temperaturer på C&P20/M/P-bestykningshovedet ve…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne
79
2.5.6 Sikkerhedsforskrifter vedr. anvendelse af pipetteveksler
For at undgå fare for kollision mellem bestykningshoved og pipetteveksler skal nedenstående an-
visninger følges.
2
2
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
ADVARSEL
Fare for hovedcrash ved udstående greb!
Et greb, som rager ud over magasinet, kan føre til et bestykningshovedcrash.
Kontrollér, at grebene ikke rager ud over magasinerne.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.5 Sikkerhedsforskrifter vedr. drift af automaterne Fra softwareversion 710.0 Udgave 12/2016 DK
80
2.5.7 Høje temperaturer på C&P20/M/P-bestykningshovedet ved kontinuerlig drift
2
Fig. 2.5 - 2 Høje temperaturer ved SpeedStar (C&P20/C&P 20 M/C&P20 P) ved kontinuerlig drift
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Kabinet til stjernemotoren
(3) Håndtag
2
VÆR FORSIGTIG
Forbrændingsfare pga. høje temperaturer!
Stjernemotorens kabinet og håndtaget på bestykningshovedet kan blive meget varme på
overfladen ved kontinuerlig drift, og hvis omgivelsestemperaturen overstiger 22°C.
Pas på ved berøring af delene.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne
81
2.5.8 Høje temperaturer ved X-tilføringsmodulerne ved kontinuerlig drift
2

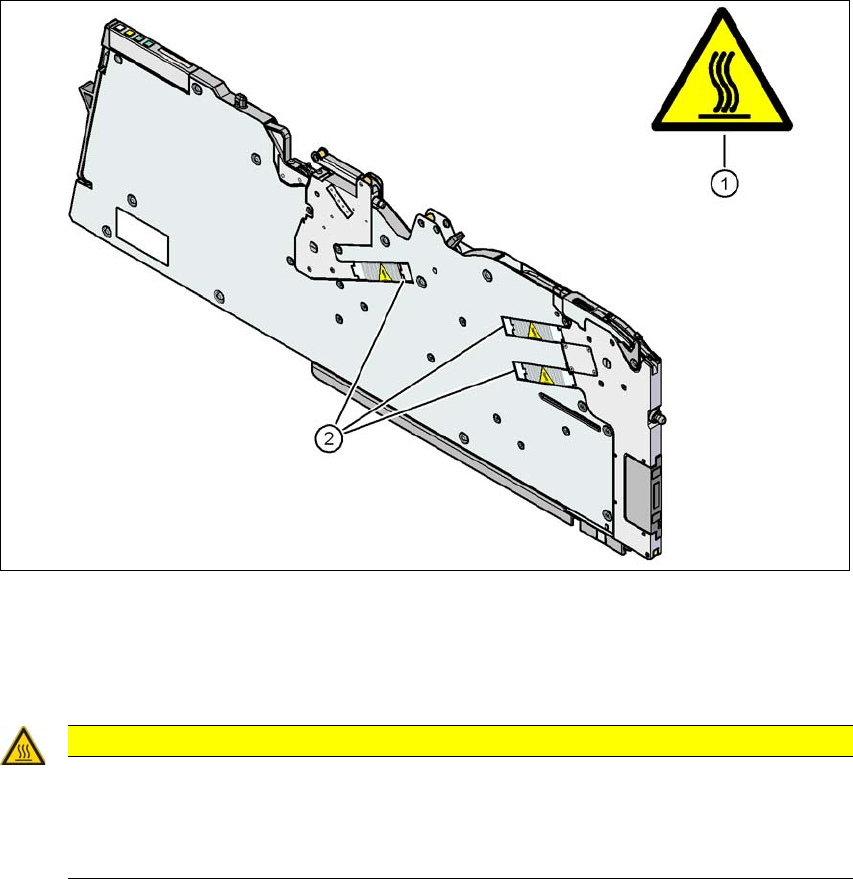

Fig. 2.5 - 3 Høje temperaturer ved X-tilføringsmodulerne ved kontinuerlig drift
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Stepmotor
2
VÆR FORSIGTIG
Forbrændingsfare pga. høje temperaturer!
Ved kontinuerlig drift og en omgivelsestemperatur over 22°C kan stepmotorerne blive
meget varme på overfladen.
Pas på ved berøring af motorerne.
