Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.3 Mål og vægt
123
3.3.1.1 Oversigt over målene
3
Fig. 3.3 - 1 Oversigt over målene - eksempel SIPLACE X2 S / X3 S / X4 S
Eksempel:
(1) Længde = 1948 mm
(2) Bredde = 2647 mm
(3) Højde = 1852 mm
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.3 Mål og vægt Fra softwareversion 710.0 Udgave 12/2016 DK
124
3.3.1.2 Højde på den påklappede beskyttelseskappe
3

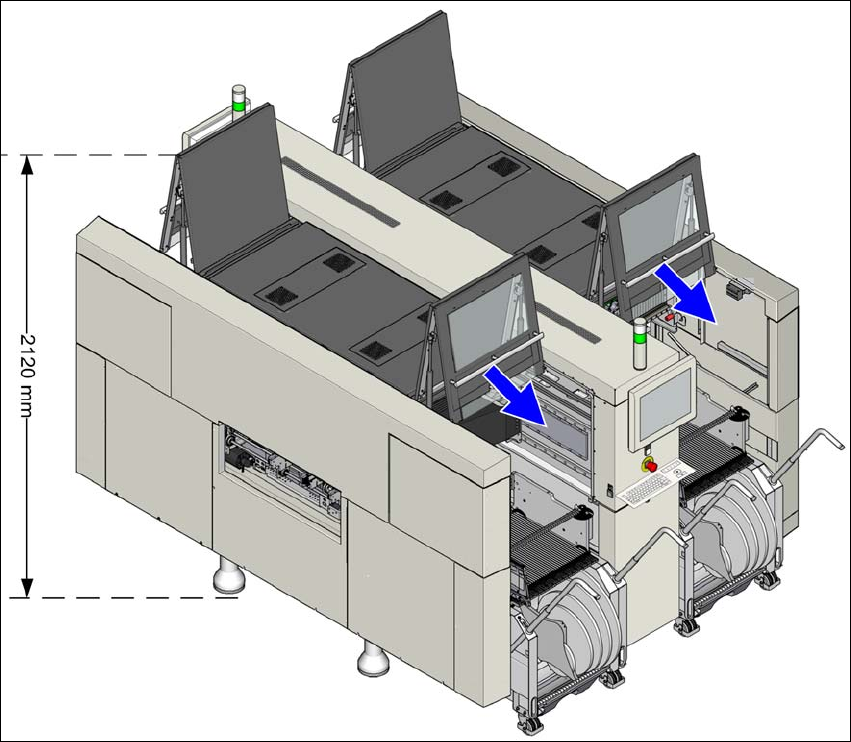

Fig. 3.3 - 2 Højde på den påklappede beskyttelseskappe - mål i millimeter (eksempel SIPLACE X4i S)
De angivne mål henfører til max. PCB-transporthøjden på 950 mm.
(1) Højden varierer alt efter indstillet PCB-transporthøjde
– ved PCB-transporthøjde 900 mm = 195mm ± 15 mm
– ved PCB-transporthøjde 930 mm = 225mm ± 15 mm
– ved PCB-transporthøjde 950 mm = 245mm ± 15 mm
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.3 Mål og vægt
125
3.3.2 Komponentvognenes rangeringsradier
3

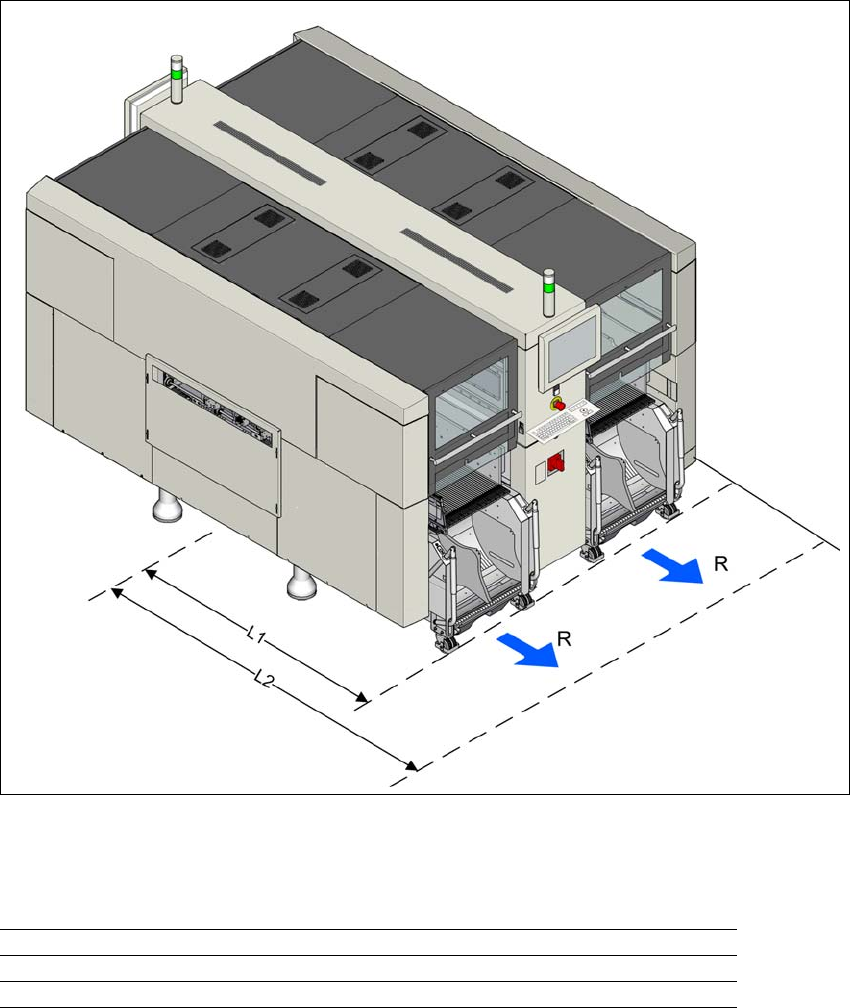

Fig. 3.3 - 3 Komponentvognenes rangeringsradier ved X-seriens automat
Komponentvognenes rangeringsradier R ved X-seriens automater udgør:
3
3
3
Rangeringsradius R placeringsstedposition 600 mm
Afstand L1: Maskinmidte til yderkant af komponentvognen X 1470 mm
Afstand L2: Maskinmidte til væg 2070 mm
