5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.15 Hen- og bortkøring af komponentvogn Fra softwareversion 710.0 Udgave 12/2016 DK
308
5.15.4 Henkøring af komponentvogn
5

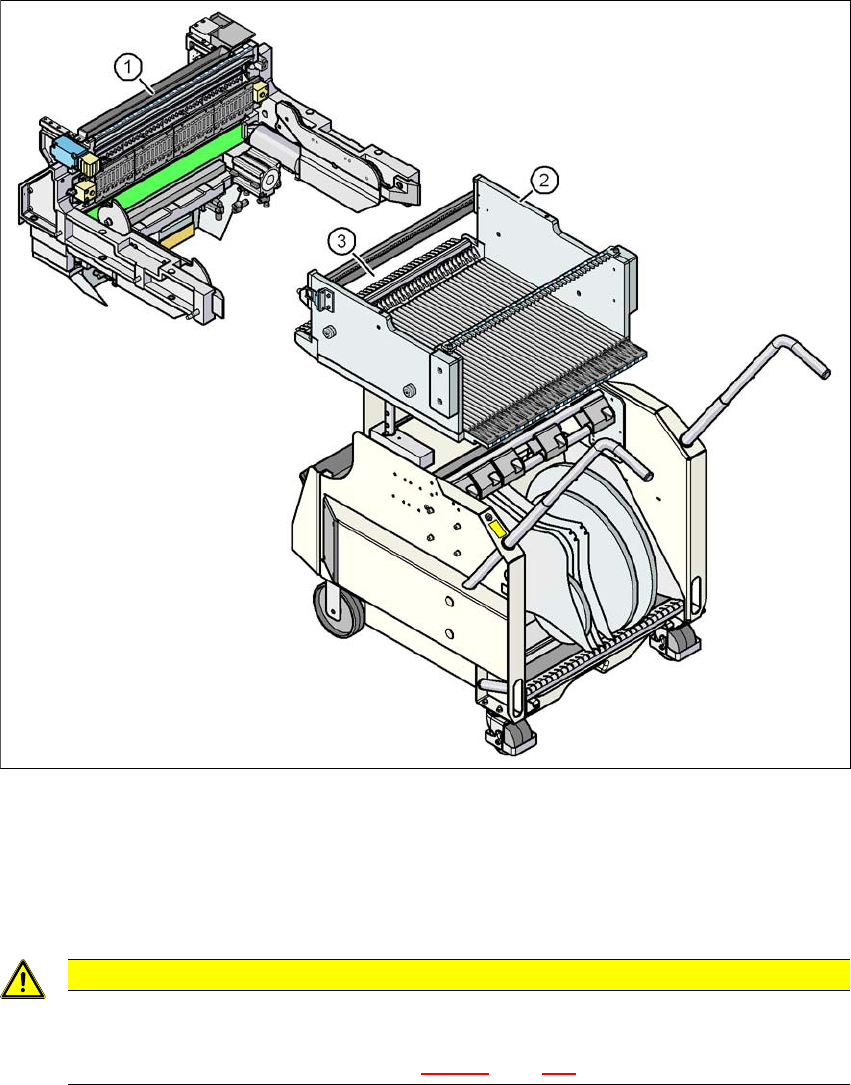

Fig. 5.15 - 3 Komponentvogn og indtræk af komponentvognen, SIPLACE X-serie
(1) Komponentvogn-indtræksanordning, SIPLACE X-serie
(2) Komponentvogn, SIPLACE X-serie
(3) Låsepaler
5
VÆR FORSIGTIG
Indsætning af BE-vognen!
Når BE-vognen sættes ind i automaten, skal du sørge for ikke at støde ind i forhin-
dringer med låsepaler (pos. 3 i fig. 5.15 - 3
, side 308).
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 710.0 Udgave 12/2016 DK 5.15 Hen- og bortkøring af komponentvogn
309
5
5
Skub komponentvognen forsigtigt helt ind i automaten.
5
Tryk på knappen på det pågældende placeringssted på automaten så længe, indtil kompo-
nentvognen er koblet fra.
Skub hylstret (pos. 1 på fig. 5.15 - 4, side 310) på begge greb opad og sving grebet op (pos.
2 i fig. 5.15 - 4
, side 310).
BEMÆRK
Skær tapes, så de flugter
Hvis tapes ved X-fødemodulernes frontend ikke skæres således, at de flugter, kommer
de tømte tapes ikke ind i kanalen for tømt materiale.
Skær tapes'ene af, således at de flugter, inden BE-vognen kobles til.
VÆR FORSIGTIG
Bestykningshovedets position!
Kontrollér at bestykningshovedet befinder sig uden for komponentvognens område.
BEMÆRK
Det er kun muligt at køre vognen hen til automaten, når beskyttelseskapperne er lukket
Luk beskyttelseskapperne.
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.15 Hen- og bortkøring af komponentvogn Fra softwareversion 710.0 Udgave 12/2016 DK
310
5
Fig. 5.15 - 4 Komponentvogn X-serie - svinge greb ned
(1) Kappe skubbes opad
(2) Greb klappes nedad
