Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper Fra softwareversion 710.0 Udgave 12/2016 DK 3.8 X-fødemoduler til SIPLACE X-serie 173 3.8.1.3 Design der SIPLACE X-transportører Den følgende f…

3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie

3.8 X-fødemoduler til SIPLACE X-serie Fra softwareversion 710.0 Udgave 12/2016 DK

172

3.8 X-fødemoduler til SIPLACE X-serie

Ved SIPLACE X-serien anvendes SIPLACE X-fødemoduler samt SIPLACE Smart Feeder X. De

specificerede SIPLACE fødemoduler er kompatible med BE-bordene til SIPLACE X-serien. Væ-

sentlige kendetegn ved SIPLACE fødemodulerne er afhentningspositionens høje præcision, on-

line-programmerbarhed og en nem håndtering ved udskiftningen af fødemodulerne under

bestykningsprocessen. Strømforsyningen til fødemodulerne kommer i stand kontaktløst via en in-

duktiv grænseflade. Hvert af fødemodulerne kommunikerer med fødemodul-styreenheden (FCU)

via to optoelektroniske kanaler (lysledere). Begge grænseflader danner EDIF-komponentgruppen

(energi- og datagrænseflade).

3.8.1 SIPLACE tapetransportører

3.8.1.1 Tapemateriale

Tapebreddens spektrum rækker fra 4 mm til 88 mm. Tapematerialet er blister eller papir. Desuden

kan tape bearbejdes med en permanent hæftende dækfolie (PSA-folie).

Tapefødemodulerne er designet på basis af følgende tapestandarder:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2 3

3.8.1.2 Manuel udtagning af ikke-optagne totalkondensatorer

For at tantalkondensatorerne ikke fører til brand af tapematerialet ved tapesnittet, er betje-

ningsoverfladen blevet udvidet med optionen "Stands straks ved optagningsfejl". Denne indstilling

skal så være aktiveret i SIPLACE Pro. På bestykningsautomaten taktes den ikke hentede kompo-

nent en gang videre og ligger så i tapen parat til hentning. Sporet er deaktiveret, og brugeren gø-

res med en fejlmelding opmærksom på, at tantal-komponenten skal tages ud af tapen. Findes et

reservespor, bestykker maskinen videre. Brugeren har dog mulighed for at stoppe automaten og

fjerne tantal-komponenten. Findes der ikke noget reservespor, og er det ikke muligt at bestykke

med andre komponenter, bliver automaten stående. Også her kan brugeren fjerne tantal-kompo-

nenten og kvittere for fejlen. Når brugeren har foretaget en nystart af automaten, fortsættes be-

stykningen og komponenter hentes ud af det igen frigivne spor.

BEMÆRK

Denne softwarefunktion er også meget fornuftig for dyre komponenter.

 Bemærk også sikkerhedsanvisninger gældende for kondensatorer på metalpulverba-

sis (se afsnit 2.5.3

, side 77).

Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper

Fra softwareversion 710.0 Udgave 12/2016 DK 3.8 X-fødemoduler til SIPLACE X-serie

173

3.8.1.3 Design der SIPLACE X-transportører

Den følgende figur viser SIPLACE X-fødemodulernes design.

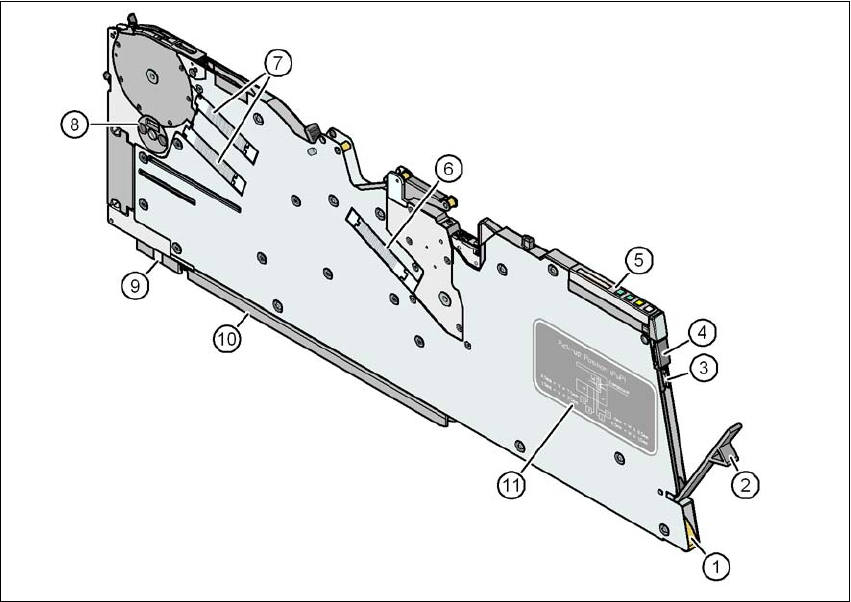

Fig. 3.8 - 1 SIPLACE X-fødemodul

(1) Indgangsåbning til tapeledekanal med tapefjeder

(2) Klap til dækfoliebeholder

(3) Udtagningsgreb, faldet i hak

(4) Statusvisning

(5) Betjeningsfelt - LCD vsning

(6) Folie-rocker

(7) Tapeledekanalens udgangsåbning

(8) Forreste glideskinne

(9) Bageste glideskinne
