Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.7 Restspændinger og afladetider i automaten
101
2.7.3 Hovedafbryder slået fra - automat ikke forbundet med net
2
2.7.4 Trykluftforhold i automaten når hovedafbryderen er slået fra
Ved slukning af hovedafbryderen eller svigt af netforsyningen til automaten, lukker trykluftenhe-
dens hovedventil, som trigges elektrisk (pos. 1 på fig. 2.8 - 1
, side 103). Trykket falder til 0 MPa
(0 bar) i løbet af 5 sekunder.
FARE
Livsfarlige spændinger i strømforsyningsindskubbet!
Ved strømforsyningsindskubbet er der komponenter (kondensatorer), som stadig kan
føre livsfarlige spændinger i ca. 5 minutter, selvom maskinen er slukket og netstikket er
trukket ud.
Vent i minimum 5 minutter, inden du gennemfører arbejde ved strømforsyningsind-
skubbet.
Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af
serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens
serviceteknikere, som er instrueret af ASM.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.8 Spærring af tryklufttilførsel og trykfald Fra softwareversion 710.0 Udgave 12/2016 DK
102
2.8 Spærring af tryklufttilførsel og trykfald
Trykluftenheden befinder sig i sektorfordeleren ved placeringssted 1 (jfr. fig. 4.2 - 1, side 212).
Automatens driftstryk er fast indstillet på 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Trykluftenhedens pla-
cering angiver pos. 1 på fig. 2.8 - 1
, side 103. Der kan afbrydes for trykluftstilførslen til automaten
med spærrehanen (pos. 2 på fig. 2.8 - 1
, side 103).
Lås afdækningen op med maskinnøglen.
Løft afdækningen af (se fig. 2.8 - 1, side 103).
Drej spærrehanens arm (pos. 1 på fig. 2.8 - 1, side 103) fra lodret til vandret stilling.
Hold øje med driftstrykmanometeret (pos. 5 på fig. 2.8 - 1, side 103). Når automaten er tændt,
reduceres trykket til 0 MPa (0 bar) i løbet af 1 minut.
2
VÆR FORSIGTIG
Afbrydelse af tryklufttilførsel!
Når maskinen er tændt, må tryklufttilførslen afbrydes i maks. 30 minutter med spær-
rehanen.
Hvis reparations- eller servicearbejde ved det pneumatiske system tager længere
tid, skal automaten slukkes ved hovedafbryderen og tages af trykluftforsyningen.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.8 Spærring af tryklufttilførsel og trykfald
103
2

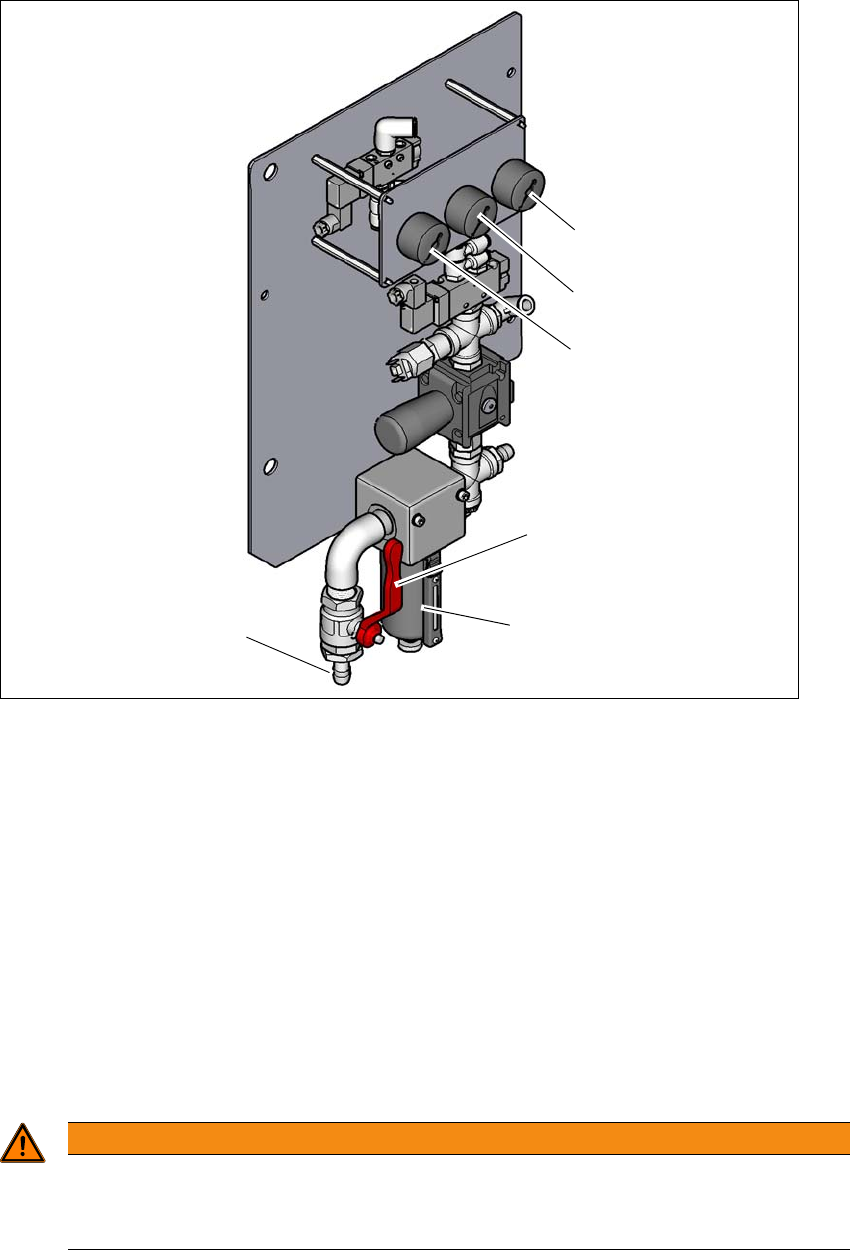

Fig. 2.8 - 1 Trykluftenhed på automaten
Tegnforklaring til figur 2.8 - 1
(1) Manometer til visning af forsyningstryk til maskinkomponenterne
Nominelt tryk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer til forsyningstryk til portal 1 til 4
Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer til visning af indgangstryk
Nominelt tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(4) Spærrehane i stilling "OP"
(5) Trykluftfilter
(6) Tryklufttilslutning
2
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
(6)
(1)
(2)
(3)
(5)
(4)
