Billedtekst til fig. 6.8 - 1, side 367
(1) Forbindelsesstation
(2) Komponentvogn indtræksanordning X-serie
(3) Beskyttelsesplade med advarselsskilt W204
(4) Skinner til at føre og forbinde komponentbordet
(5) Horisontalspænder til arretering af komponentvognen
(6) EDIF (Energi- og datainterface)
Forbindelsesstationens opgaver omfatter hovedsageligt:
– Forsyning af komponentvognen og X-fødemodulerne med energi
– Forsyning af komponentvognen og X-fødemodulerne med trykluft
– Adgang til en infrastruktur for kommunikationen mellem klargøringspladsens PC og fø-
demodulerne
Ved hjælp af forbindelsesstationen kan operatøren udføre funktionstest uden for produktionsom-
givelserne og kontrollere klargøringen. Her er der tilsluttet to rækker med hver fire forbindelses-
stationer via klargørings-PC'ens CAN-bus. Hver forbindelsesstation har en egen strøm- og
tryklufttilslutning.
Forbindelsesstationens komponentvogns-indtræksanordning (pos. 2 i fig. 6.8 - 1
, side 367) kan
tilpasses til den ønskede PCB-transporthøjde. Med henblik på klargøringen skubbes komponent-
vognen ind i forbindelsesstationen (pos. 1 i fig. 6.8 - 1
, Seite 367). Via rullelejerne, som er anbragt
i siden af komponentvognen, glider komponentvognen på komponentvogns-indtræksanordnin-
gens skinner til energi- og datainterface-tilslutningen. Derved positioneres komponentbordet med
fødemodulernes EDIF optimalt til komponentvogns-indtræksanordningens EDIF (pos. 5 i fig. 6.8
- 1, side 367) og fastgøres i denne position ved hjælp af de to horisontalspænder. Beskyttelses-
pladerne (pos. 3 i fig. 6.8 - 1
, side 367) forhindrer adgangen til komponentvognens løberuller, hvis
den skubbes ind i forbindelsesstationen.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 710.0 Udgave 12/2016 DK 6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie
369
6

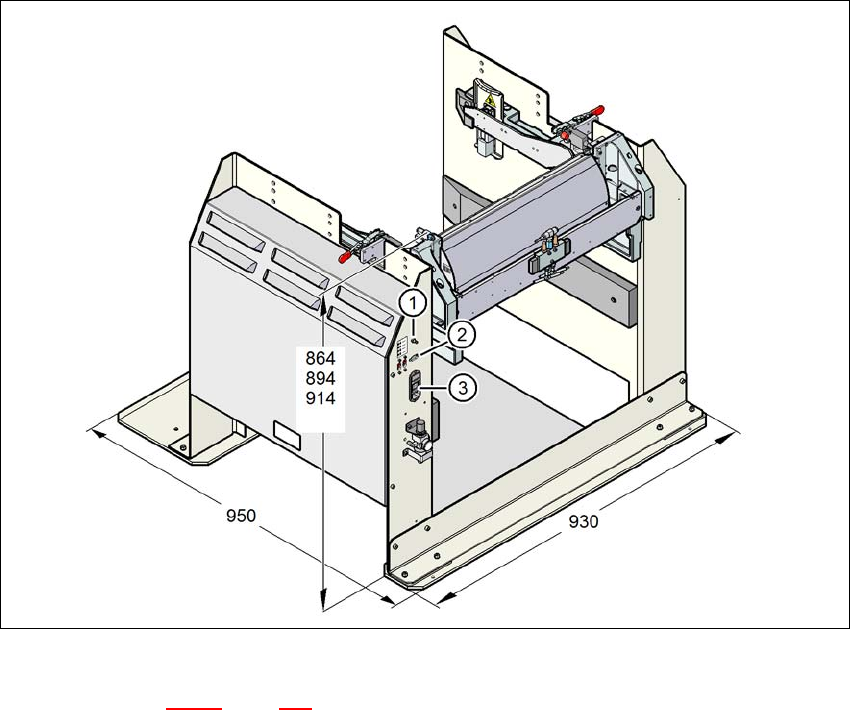

Fig. 6.8 - 2 Forbindelsesstation - dimensioner i millimeter, tilslutningssteder
Billedtekst til fig. 6.8 - 2, side 369
(1) Tryklufttilslutning
(2) CAN-Bus-tilslutning
(3) Strømforsyningstilslutning
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie Fra softwareversion 710.0 Udgave 12/2016 DK
370
6.8.2 Tekniske data
6
6
6
Mål
Længde x bredde 950 mm x 930 mm
Højde 864 mm ved 900 mm PCB-transporthøjde
894 mm ved 930 mm PCB-transporthøjde
914 mm ved 950 mm PCB-transporthøjde
Vægt 120 kg
Tryklufttilslutningsværdier
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Tryklufttilslutning Koblingsstik KS 2-M5-A
Trykluftforbrug 50 Nl/min
*a
*)a Under atmosfæriske, normale betingelser ved 20°C og 1013 hPa
Tilslutningsspænding 88 - 264 V~
Nominel strøm 3,5 A (230 V~)
7 A (115 V~)
Ydelse 0,8 kW
