Betjeningsvejledning SIPLACE X-serie 2 Drifts sikkerhe d Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte 71 2.2.10 Oplysningsskilt "hovedcras h" på T w inSt ar's IC-kamera Oplysningsskilt &…
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK
70
2.2.9 Høje temperaturer på Head Control Unit (HCU)

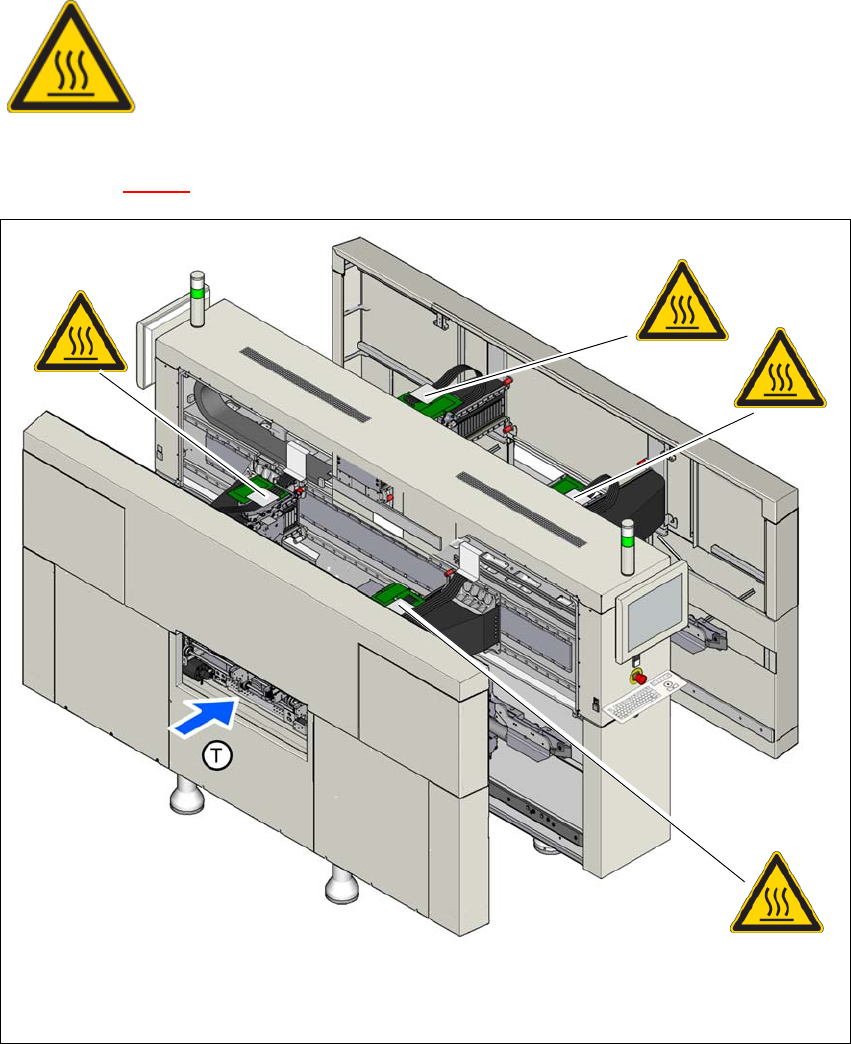

Pos. 1 på fig. 2.2 - 12, temperatur-oplysningsskilt, art.-nr. 03031926-01 (antal pr. automat: 4).
2
Fig. 2.2 - 12 Temperatur-oplysningsskilt på Head Control Unit (HCU) - (eksempel SIPLACE X4i S)
2
FORBRÆNDINGSFARE HØJ TEMPERATUR!
Huset på Head Control Unit (HCU) kan blive meget varmt under kontinuerlig
drift. Pas på ved berøring af Head Control Unit (HCU).
(1)
(1)
(1)
(1)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
71
2.2.10 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera

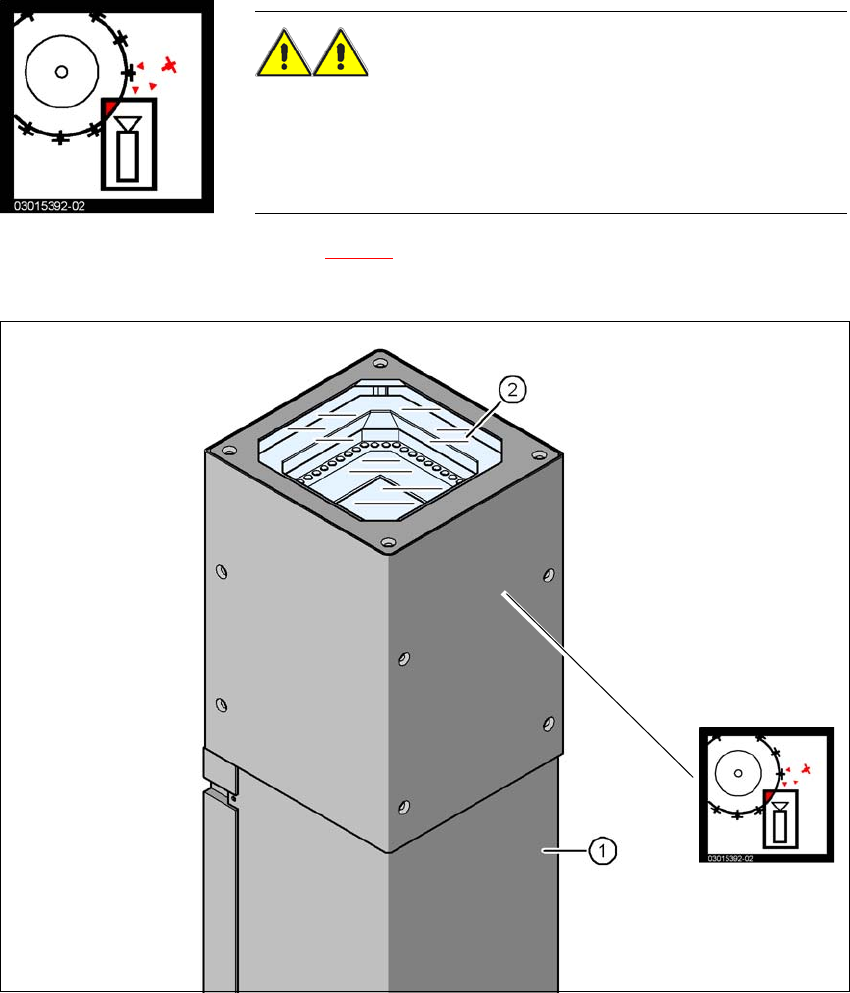

Oplysningsskilt "Hovedcrash" på fig. 2.2 - 13, artikel-nr. 03015392-02
(antal pr. automat: maksimal 2)
2
Fig. 2.2 - 13 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
(1) Kamerahus
(2) Glasplade
(3) Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
ADVARSEL FARE FOR HOVEDCRASH 2
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer
SpeedStar med kamerahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45
og type 25, 16 x 16).
(3)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 710.0 Udgave 12/2016 DK
72
2.2.11 Advarselsskilt ved lederpladeransport
2

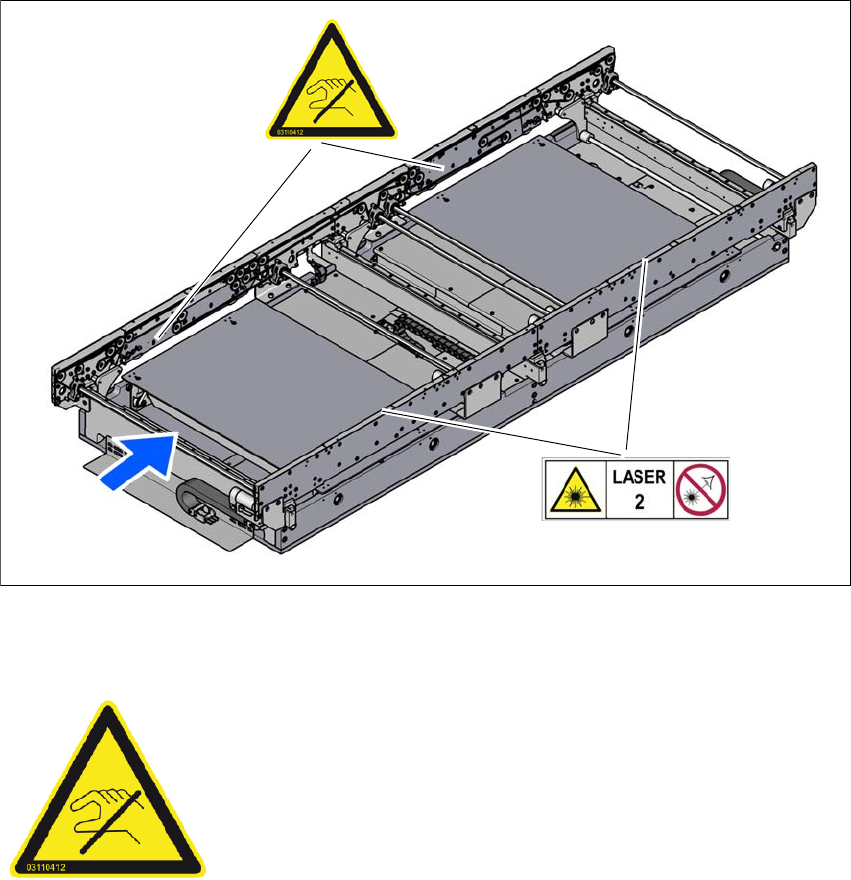

Fig. 2.2 - 14 Advarselsskilte ved LP-transport (eksempel enkel transport)
2.2.11.1 Advarselsskilt "Følsomme transportmeder" ved klemmepladen
2
Artikel-nr. 03110412-01 (antal: enkel transport 2, dobbelt transport 4)
W Laser klasse 2
Følsomme transportmeder
Transportmederne er meget følsomme og må under ingen om-
stændigheder flyttes, uden at bremserne er blevet løsnet.
I modsat fald kan der opstå irreparable skader ved transportme-
derne.
