Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.3 Mål og vægt
125
3.3.2 Komponentvognenes rangeringsradier
3
Fig. 3.3 - 3 Komponentvognenes rangeringsradier ved X-seriens automat
Komponentvognenes rangeringsradier R ved X-seriens automater udgør:
3
3
3
Rangeringsradius R placeringsstedposition 600 mm
Afstand L1: Maskinmidte til yderkant af komponentvognen X 1470 mm
Afstand L2: Maskinmidte til væg 2070 mm
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.3 Mål og vægt Fra softwareversion 710.0 Udgave 12/2016 DK
126
3.3.3 Tyngdepunkt
3

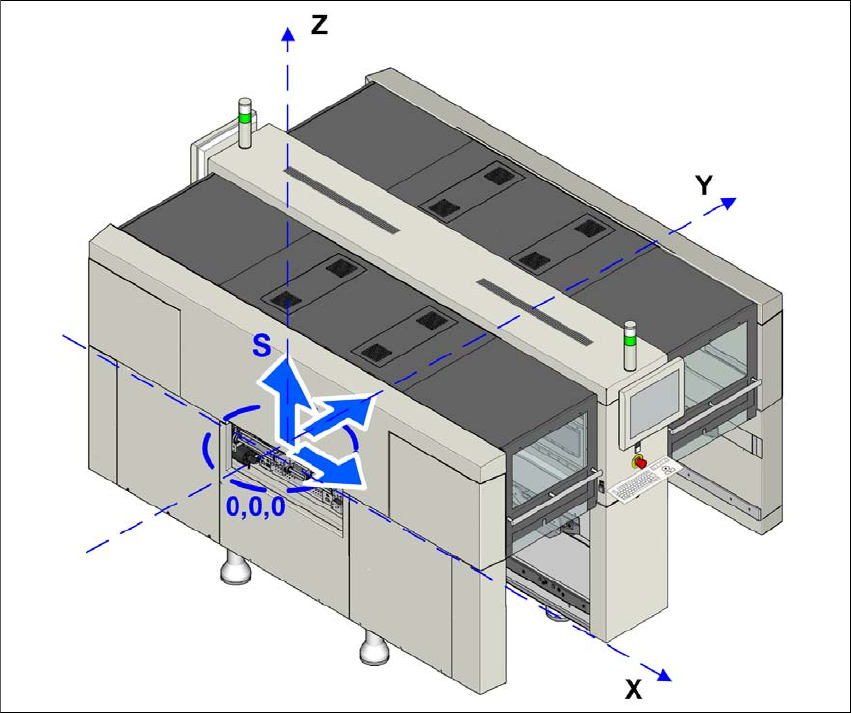

Fig. 3.3 - 4 Tyngdepunkt i millimeter (eksempel SIPLACE X2 S / X3 S / X4 S)
X-koordinat 0 mm
Y-koordinat 0mm
Z-koordinater 630 mm
Disse tyngdepunktkoordinater gælder for en automat med en PCB-transporthøjde på 900 mm.
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 710.0 Udgave 12/2016 DK 3.4 Oversigt over konstruktionsgrupper
127
3.4 Oversigt over konstruktionsgrupper
3
3
Fig. 3.4 - 1 Komponentoversigt - eksempel SIPLACE X3 S
(1) Placeringssted 1 med komponentvogn, tapesaks, antitapekanal
(2) Placeringssted 2 med komponentvogn, tapesaks, antitapekanal
(3) Placeringssted 3 med indtrækningsanordning, tapesaks, antitapekanal
(4) Placeringssted 4 med indtrækningsanordning, tapesaks, antitapekanal
(5) Portal ved placeringssted 1 med bestykningshoved
(6) Monitor med tastatur (2x)
(7) Printpladetransport
(T) PCB-transportretning
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
